滤光片转轮衰减器是一款通过两组滤光片转轮旋转而实现光功率衰减的转轮式光衰减器,旋转滤光片转轮可选择两个不同透过率的中性密度滤光片,进而得到不同整体透过率和衰减程度。
滤光片转轮衰减器具有4个滤光片转轮,每个转轮有4个直径20mm的滤光片孔位,通光孔径为18mm,每个滤波片安装孔位都倾斜4°,有效避免发生激光后向反射而损伤激光器件,每个滤光片转轮上都有4个滤光片固定安装孔位,可以选择4个孔位中的任何一个作光轴使用,前后转轮板不会遮挡。
滤光片转轮衰减器前后面板上都有1 英寸-32螺纹孔（C-mount接口）方便用户使用。此外客户还可以订购标准连接适配器10AR168,10A168 和10R168。

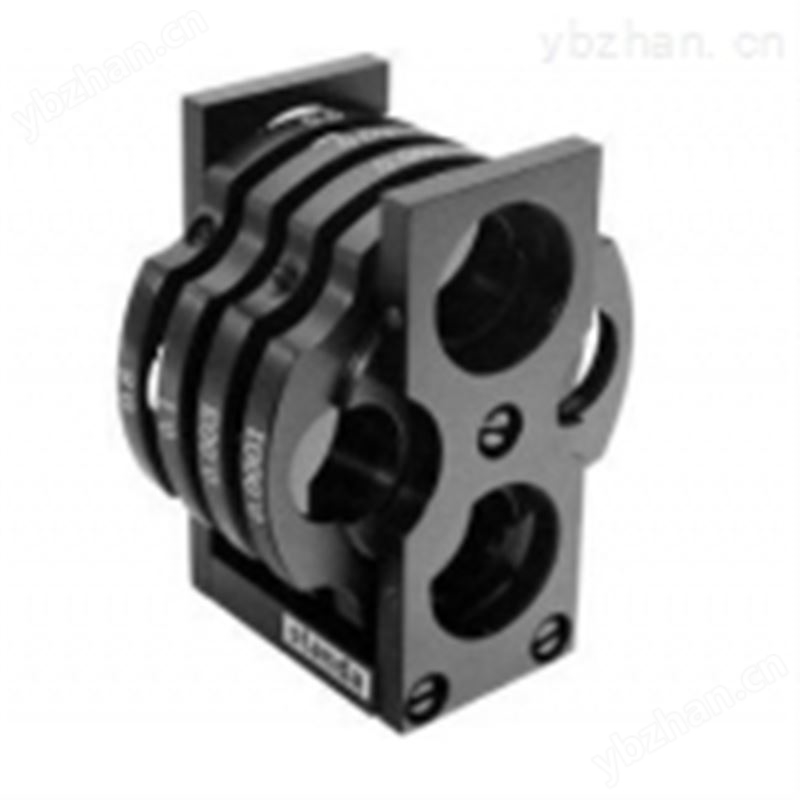

图1：滤光片转轮衰减器10WA168-1型具有4个并行转轮,每个转轮4个滤光片孔位
滤光片转轮衰减器 特点
4个滤光片转轮,每个转轮包含了3个滤波片和一个空位
每个转轮有4个固定位置
厚度是3mm
滤光片直径有两种,分别是20mm和25.4mm
通光孔径分别是18mm和20mm
滤波片不平行度/倾斜4°
偏差为0.09mm
衰减器两侧有C-mount接口方便使用
可以连接适配器
同类产品有电动封闭轮变衰减器,电动轮变衰减器和封闭轮变衰减器可选择
滤光片转轮衰减器 滤光片的透过率
滤光片转轮衰减器订购信息
图2： 滤光片转轮衰减器10WA168-20-2示意图,2个并行转轮,每个转轮3个滤光片孔位
滤光片转轮衰减器具有4个滤光片转轮,每个转轮有4个直径20mm的滤光片孔位,通光孔径为18mm,每个滤波片安装孔位都倾斜4°,有效避免发生激光后向反射而损伤激光器件,每个滤光片转轮上都有4个滤光片固定安装孔位,可以选择4个孔位中的任何一个作光轴使用,前后转轮板不会遮挡。
滤光片转轮衰减器前后面板上都有1 英寸-32螺纹孔（C-mount接口）方便用户使用。此外客户还可以订购标准连接适配器10AR168,10A168 和10R168。
图1：滤光片转轮衰减器10WA168-1型具有4个并行转轮,每个转轮4个滤光片孔位
滤光片转轮衰减器 特点
4个滤光片转轮,每个转轮包含了3个滤波片和一个空位
每个转轮有4个固定位置
厚度是3mm
滤光片直径有两种,分别是20mm和25.4mm
通光孔径分别是18mm和20mm
滤波片不平行度/倾斜4°
偏差为0.09mm
衰减器两侧有C-mount接口方便使用
可以连接适配器
同类产品有电动封闭轮变衰减器,电动轮变衰减器和封闭轮变衰减器可选择
滤光片转轮衰减器 滤光片的透过率
| 透过率 | 滤光片 #1 | 滤光片 #2 | 滤光片 #3 | 滤光片 #4 | |
| 转轮 #1 | T | 1.00 | 0.90 | 0.80 | 0.50 |
| dB | 0.00 | 0.46 | 0.97 | 3.00 | |
| 转轮 #2 | T | 1.00 | 0.30 | 0.10 | 0.03 |
| dB | 0.00 | 5.20 | 10.00 | 15.20 | |
| 转轮 #3 | T | 1.00 | 0.01 | 0.003 | 0.001 |
| dB | 0.00 | 20.00 | 25.00 | 30.00 | |
| 转轮 #4 | T | 1.00 | 0.0003 | 0.0001 | 0.00003 |
| dB | 0.00 | 35.00 | 40.00 | 45.00 | |
| 订购代码 | 并行 转轮数 |
滤光 片数 |
滤光片 直径 |
通光 孔径 |
滤光片 厚度 |
备注 |
| 10WA168-1 | 4个 | 16个 | 20mm | 18mm | 3mm | 4孔/轮 |
| 10WA168-1-2 | 2个 | 8个 | 20mm | 18mm | 3mm | 4孔/轮 |
| 10WA168-20 | 4个 | 12个 | 25.4mm | 20mm | 3mm | 3孔/轮 |
| 10WA168-20-2 | 2个 | 6个 | 25.4mm | 20mm | 3mm | 3孔/轮 |
图2： 滤光片转轮衰减器10WA168-20-2示意图,2个并行转轮,每个转轮3个滤光片孔位
