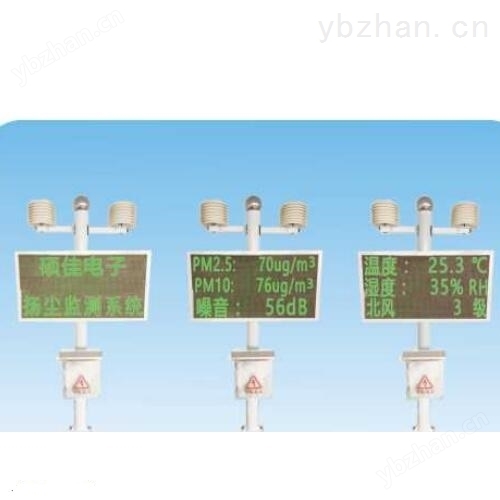

SJYC系列在线扬尘检测系统由配电箱、主控 单元、传感器、LED显示屏、安装支架等几部分组 成。配电箱内配备自动空气开关及浪涌保护器， 保证了设备的用电安全。主控单元一方面收集传 感器检测的粉尘、噪声等数据，另一方面把该数 据进行处理后显示在LED显示屏上。粉尘传感器采 用了激光散射原理，通过测量粉尘粒子对激光的 散射强度大小，判断单位体积内粉尘粒子的数 量，进而推算出粉尘浓度。噪声传感器采用了进 口声音感应探头，并对拾取的音频信号进行精密 低噪声放大处理，经单片机运算处理后得到噪声 的分贝值。
L供电电压AC220V ,功率小于200W。
2.粉尘测量
(1)最小分辨粒径0.3卩m。
(2 )颗粒物计数效率：50%@0.3微米
98%@>=0.5 微米。
(3)颗粒物质量浓度有效量程(PM2.5标准 值)：0~500微克/立方米。
(4 )颗粒物质量浓度一致性(PM2.5标准值):
±10%@100~500微克/立方米。
±10微克/立方米@0~ 100微克/立方米。
(5 )称准体积:0.1升。
3.噪音测量
(1)测量范围30~120dBo
(2 )频率范围20Hz~12.5kHzo
(3)最大误差±ldB。
4.温度测量
(1)测量范围-40°C ~+120°Co (2 )测量精度±0.3。。
5.湿度测量
(1)测量范围0~100%。
(2 )测量精度±2%.
6.风力测量
(1)测量范围:0~30m/s.
(2 )测量精度±3%.
7.风向测量
分辨率22.5。，16个方向。
在线扬尘检测系统
产品特点
1、可实时检测PM2.5,PM10,噪音、温湿度、风力风向等参数，根据用户需求选配。
2、采用激光散射原理検测粉尘浓度，精度高，稳定性好，可实时测量。
3、户外防水型LED显示屏，亮度高，字迹清晰醒目。
4、监测数据可通过RS485、以太网、GPRS等上传至其它系统或管理部门。
5、产品安装简单、使用方便、通电即可正常测量显示。
技术指标L供电电压AC220V ,功率小于200W。
2.粉尘测量
(1)最小分辨粒径0.3卩m。
(2 )颗粒物计数效率：50%@0.3微米
98%@>=0.5 微米。
(3)颗粒物质量浓度有效量程(PM2.5标准 值)：0~500微克/立方米。
(4 )颗粒物质量浓度一致性(PM2.5标准值):
±10%@100~500微克/立方米。
±10微克/立方米@0~ 100微克/立方米。
(5 )称准体积:0.1升。
3.噪音测量
(1)测量范围30~120dBo
(2 )频率范围20Hz~12.5kHzo
(3)最大误差±ldB。
4.温度测量
(1)测量范围-40°C ~+120°Co (2 )测量精度±0.3。。
5.湿度测量
(1)测量范围0~100%。
(2 )测量精度±2%.
6.风力测量
(1)测量范围:0~30m/s.
(2 )测量精度±3%.
7.风向测量
分辨率22.5。，16个方向。
