产品描述

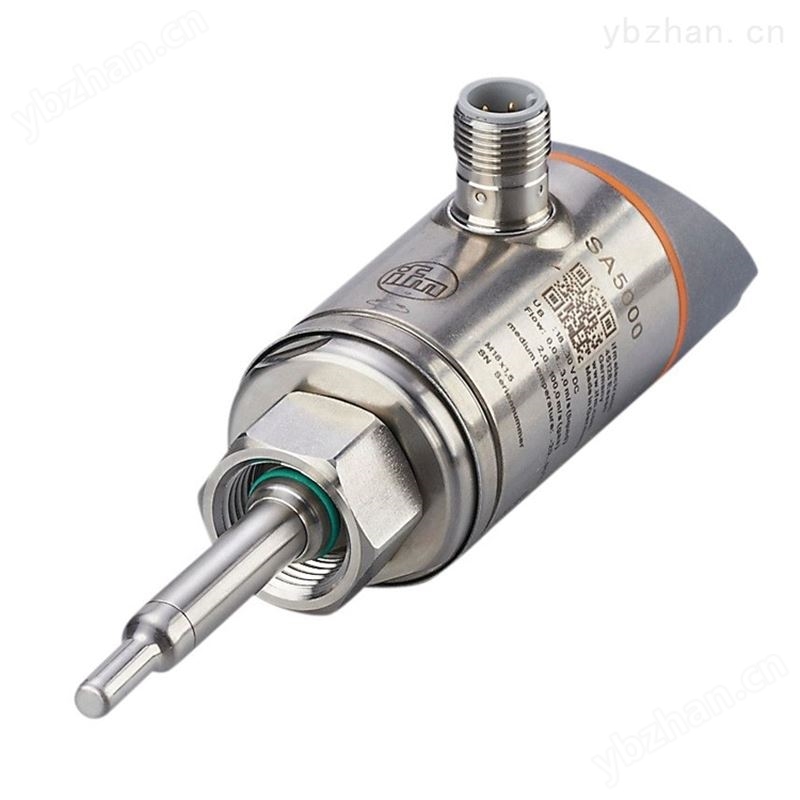

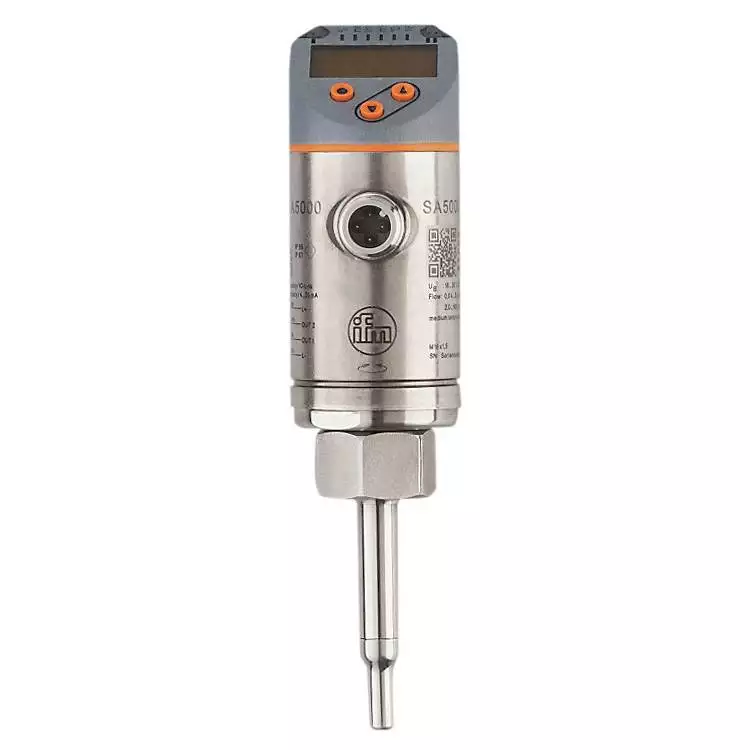

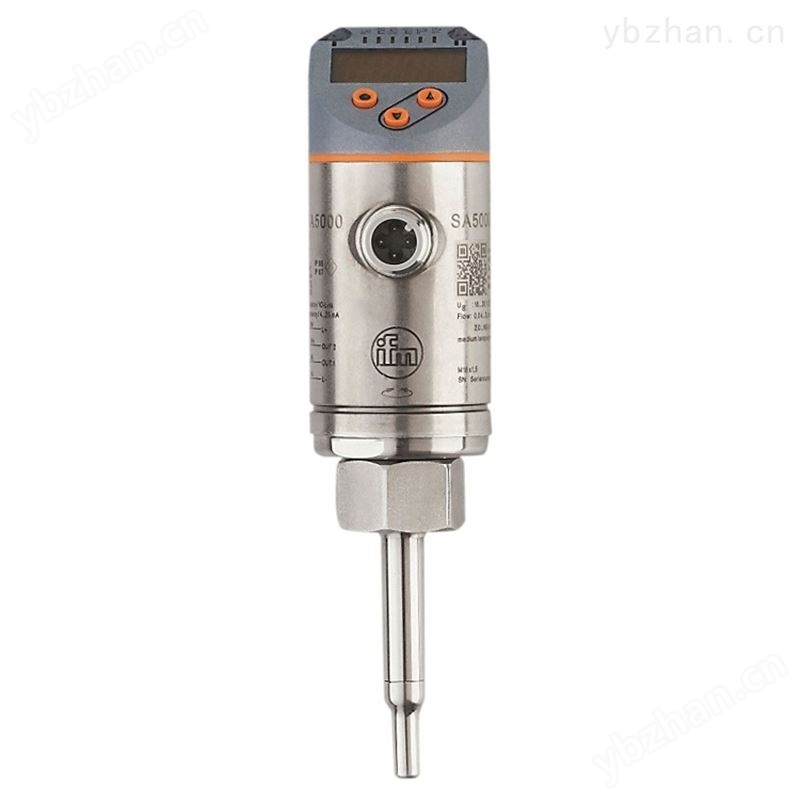

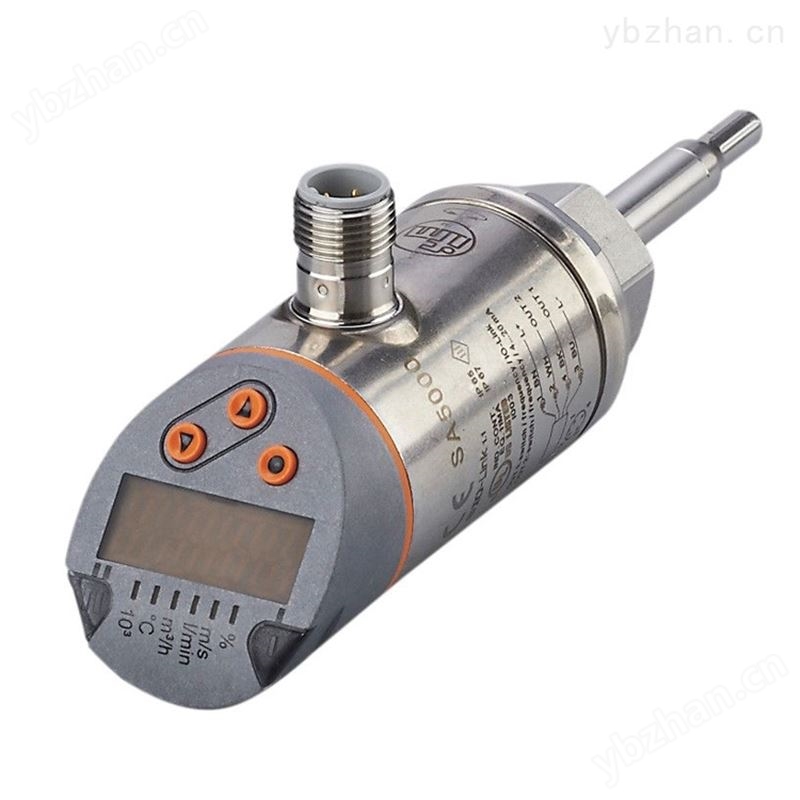

易福门SA系列传感器可同时监控管道中液体的流量和温度，并在流量或温度低于预定义低值时报警。使用多色LED在装置上本地显示当前流量、温度和开关点。压力传感器监控冷却水管中的压力。在该应用中，PG系列电子式压力传感器结合表盘的良好可读性与电子压力传感器的优势。SA4000流量监测器_IFM易福门流量传感器
产品特征
同时测量流量和温度
针对水、油和空气优化
红/绿显示，用于明确标识可接受的范围
带有开关输出、模拟信号和 IO-Link
管路连接可进行旋转，方便进行佳的排列
产品参数
环境温度 [°C] -40...80
| 产品特征 | |
| 输入和输出总数：数字输出数量: 1 | 系统接口：螺纹连接 M18 x 1,5 内螺纹 |
| 应用 | |
| 特殊的 性能：镀金触点 | 介质：水; 乙二醇溶液; 空气; 油 |
| 介质说明 | |
| 低粘度油: ≤ 40 mm²/s (40 °C) |
高粘度油: > 40 mm²/s (40 °C) |
| 介质温度 [°C]：-20...90 | 抗压强度 [bar]：100 |
| 抗压强度 [Mpa]：10 | 允许工作压力的大值（用于应用程序符合CRN标准） [bar]：100 |
| 电气数据 | |
| 工作电压 [V]：18...30 DC | 电流损耗 [mA]：<100 |
| 防护等级：III | 反相保护：有 |
| 开机延迟时间 [s]：10 | |
| 总的输入/输出 | |
| 输入和输出总数：数字输出数量: 2; 模拟输出数量: 1 | |
| 输出 | |
| 输出数量：2 | 输出信号：开关信号; 模拟信号; 频率信号; IO-Link; (可配置) |
| 电气设计：PNP/NPN | 数字输出数量：2 |
| 输出功能：常开/常闭; (可设定参数) | 开关量输出DC电压降值 [V]：2.5 |
| 开关量输出DC的持续电流负载 [mA]：250 | 模拟输出数量：1 |
| 模拟电流输出 [mA]：4...20; (可调整量程) | 负载大值 [Ω]：350 |
| 短路保护：有 | 短路保护类型：脉冲 |
| 过载保护：有 | 输出频率 [Hz]：0...1000 |
| 测量/设定范围 | |
| 探杆长度L [mm]：45 | 操作模式：相对; 液体; 气体; ( 式: 建议的参考测量) |
|
注释出厂设定：操作模式: 相对 |
|
| 温度监控 | |
| 测量范围 [°C]：-20...90 | 分辨率 [°C]：0.2 |
| Liquid media - absolute operating mode | |
| 设定范围 [m/s]： 0.04...3 |
大灵敏度时的测量范围 [m/s] ：0.04...3 |
| Liquid media - relative operating mode | |
| 设定范围 [m/s]： 0.04...6 | 大灵敏度时的测量范围 [m/s]：0.04...3 |
| 气体 - “ ”工作模式 | |
| 设定范围 [m/s] ： 0...100 | 大灵敏度时的测量范围 [m/s] ：30...100 |
| 气体 - “相对”工作模式 | |
| 设定范围 [m/s]：0...200 | 大灵敏度时的测量范围 [m/s] ：30...100 |
| 精度/偏差 | |
| 温度变化率 [cm/s x 1/K]：0,003 m/s x 1/K (<20>70 °C) | 介质温度变化率大值 [K/min]：100 |
| Absolute operating mode | |
| 重复精度：0,05 m/s; (水; 流速: 0,05...3 m/s) | |
| Relative operating mode | |
| 精确 度：± (7 % MW + 2 % MEW); (适用于下列条件下的大灵敏度范围内的相对模式:; 水: 20...70 °C; 入口长度: 1.5 m; DN25 (DIN 2448); 安装位置根据说明书; 其他介质和安装位置的精度可能不同。) | 重复精度：0,05 m/s; (水; 流速: 0,05...3 m/s) |
| 温度监控 | |
| 温度变化率：± 0,005 K/°C | 精确 度 [K]：± 0,3 / ± 1; (水; 流速: 0,3...3 m/s / 空气; 流速: > 10 m/s) |
| 反应时间 | |
| 反应时间 [s]：0.5; (T09; 水; 乙二醇: 0,8 s; 空气: 7 s; 油: 1,8 s; 每个 T09) | |
| 温度监控 | |
| 响应时间T05 / T09 [s]：1,5 (T09); (水; 流速: 0,3...3 m/s) |
|
| 软件/编程 | |
| 参数设定：迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色 | |
| 接口 | |
| 通信接口：IO-Link | 传递类型：COM2 (38,4 kBaud) |
| IO-Link revision：1.1 | SDCI标准：IEC 61131-9 |
| 外形：Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | SIO模式：有 |
| 必需的mater port type：A | 模拟过程数据：2 |
| 二位输出过程数据：2 | 处理周期小值 [ms]：3 |
|
支持的DeviceID 运行方式 DeviceID Factory setting / ModE = (REL) 533 ModE = (LIQU) 540 ModE = (GAS) 547 |
|
| 工作条件 | |
| 存储温度 [°C] -40...100 | 存储温度 [°C] -40...100 |
| 外壳防护等级 IP 65; IP 67 | |
| 机械技术数据 | |
|
重量 [g]：314 |
原材料：不锈钢(1.4404 / 316L); 不锈钢(1.4310/301); PBT-GF20; PBT-GF30 |
|
材料(接液部件)：不锈钢(1.4404 / 316L); 密封圈: FKM |
系统接口：螺纹连接 M18 x 1,5 内螺纹 |
|
UL认证：UL认证编号 I003 |
|
|
显示器/操作件
|
|
|

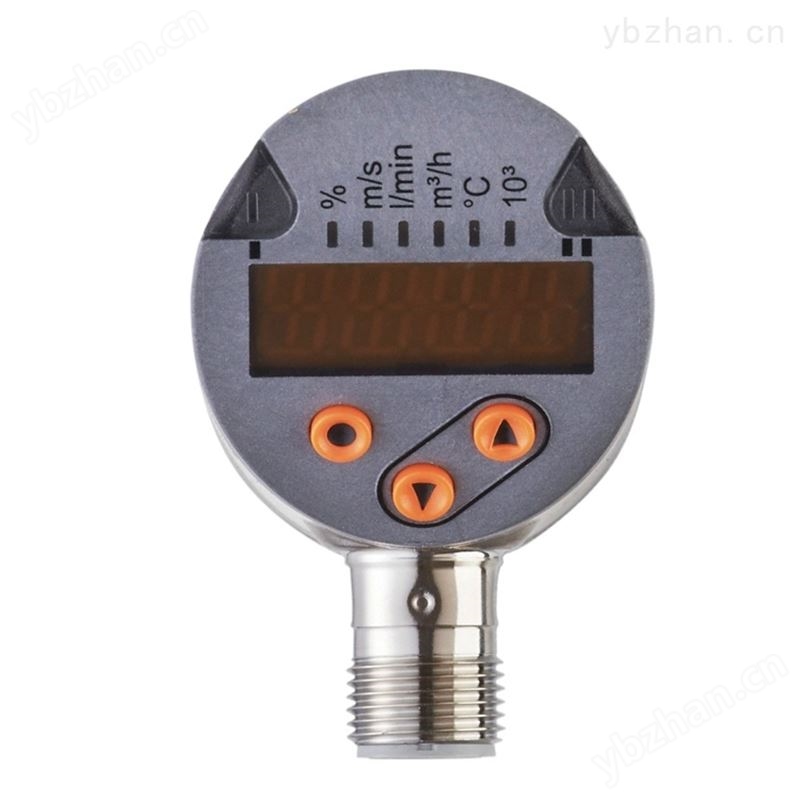

显示：显示单位 6 x LED, 绿色 (%, m/s, l/min, m³/h, °C, 10³) 开关状态 2 x LED, 黄色 测量值 字母数字显示, 红色/绿色 4位数字 |
|
| 注释 | |
|
注释： MW = 测量值 MEW = Final value of the measuring range |
包装单位：1 件 |
| 电气连接 | |
| 接口：接插件: 1 x M12; 触头: 镀金的 | |
