灯丝转换继电器是交流继电器，用于信号点灯电路中，当信号灯泡的主灯丝断丝时通过它自动转换至副灯丝点亮，并通过其接点构成报警电路。灯丝转换继电器有 JZCJ 型、JZSJC型、JZSJC 1 型和 JZCJ 一 0 . 16 型等类型。
（一）、JZCJ 型继电器
JZCJ 型继电器是较早期的灯丝转换继电器，它是弹力型非插入式继电器，线圈和接点有对应的端子与外线连接，底座上有两个孔，用螺钉将其安装在信号机构内。。

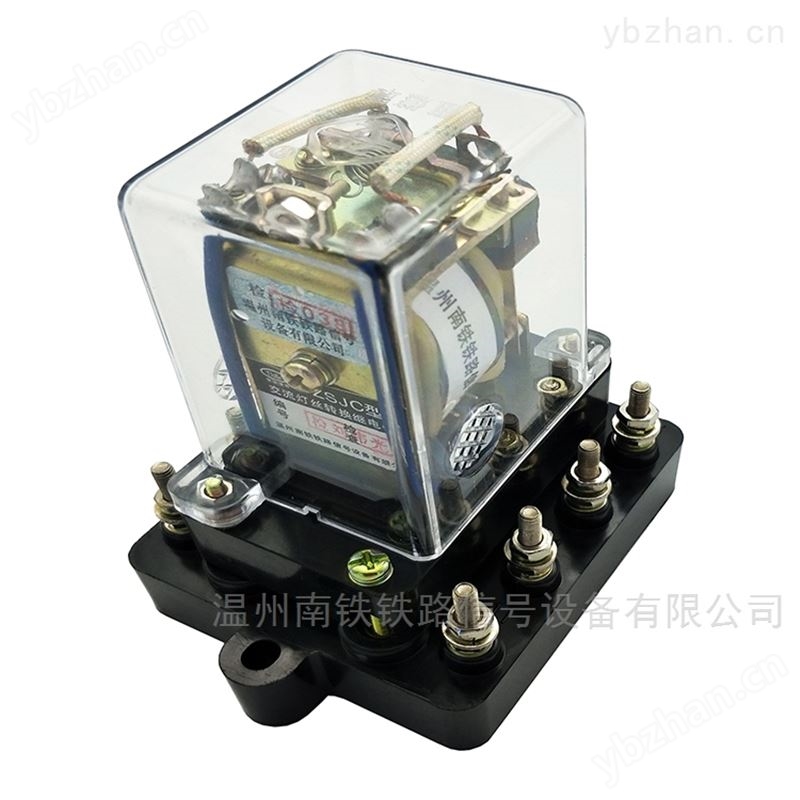

（二）、JZSJC 型继电器
JZSJC 型继电器也是弹力式继电器，但它是插入式结构，便于现场维修更换。JZSJC 型具有直立和侧放两种工作位置。JZSJC 1型继电器是吸收国外机车继电器的优点而研制的，是弹力型插入式继电器。接点有较大行程，接点接触可靠，有较强的抗振性能，并配有专用插座，方便现场使用和维修。

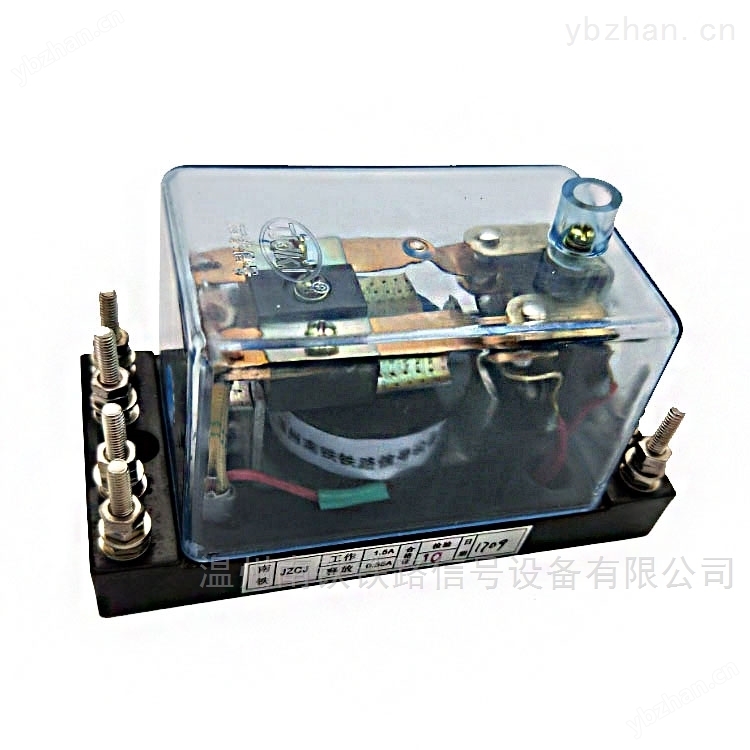

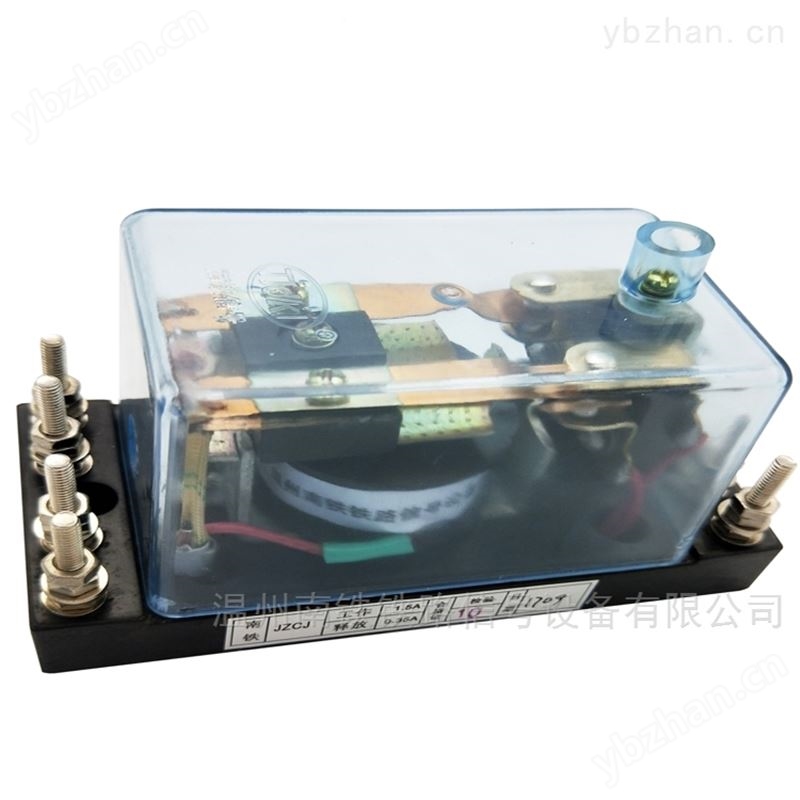

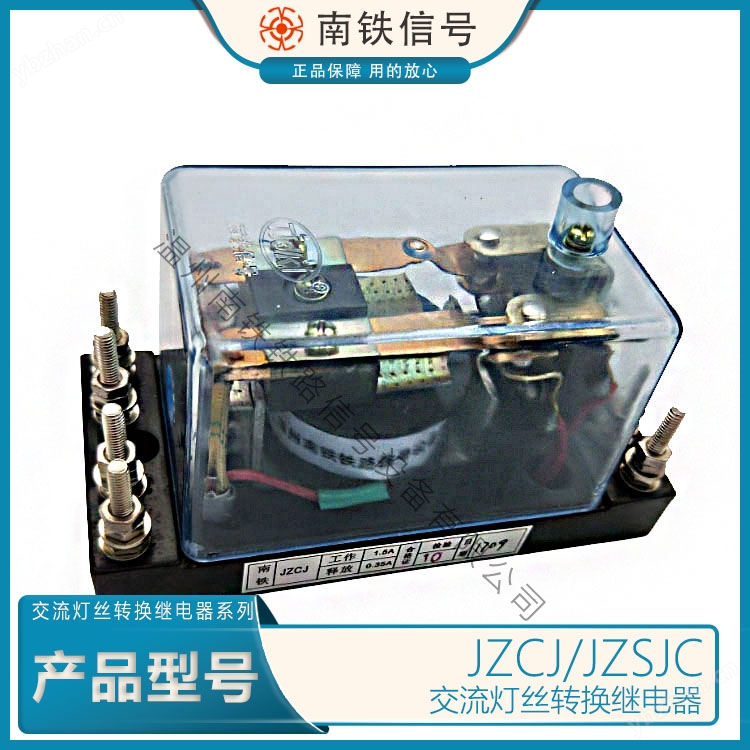

JZCJ型交流灯丝转换继电器是很早就作为信号点灯电路中灯丝主丝断丝转换到副丝的灯丝转换继电器而***应用，它属于弹力型非插入式继电器。
继电器主要由电磁系统、动接点单元、静接点单元、底座、外罩等组成。
a)额定电流ac2.1a。
b)工作值不大于ac1.5a。
c)释放值不小于ac0.35a。
d)继电器的接点当通过100ma电流时，其接触电阻不应大于0.05ω。
e)在试验的标准大气条件下，其绝缘电阻不应小于100mω；
f)在气压不低于86kpa条件下（相当于海拔高度1000m以下）继电器的绝缘耐压应能承受交流正弦波50hz、1000v有效值电压，历时1min应无击穿或闪络现象。重复试验时的电压值应为原试验电压值的75%。
工作位置

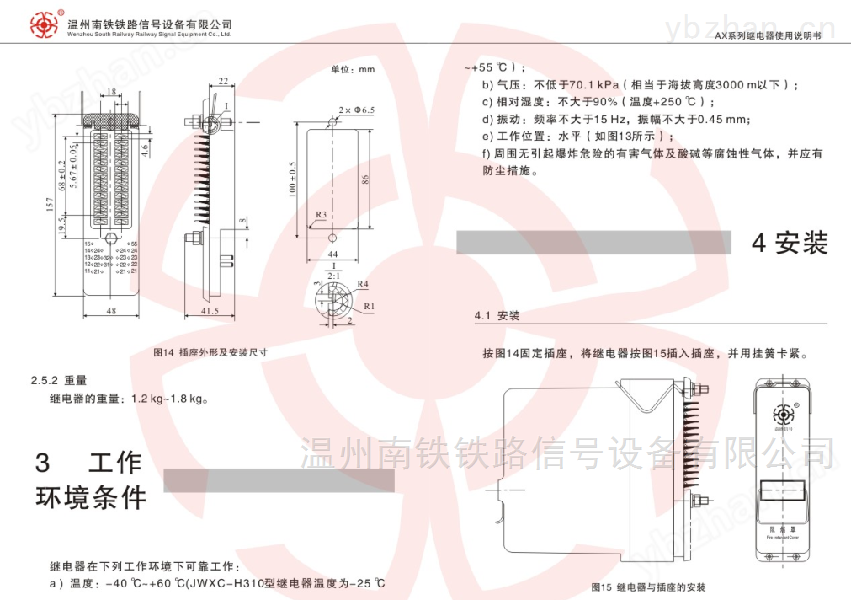

线圈及接点有对应的端子与外线连接，继电器的工作位置如下图
