产品特点：
|
项目
|
单位
|
参数
|
|
量程
|
。
|
±5°
|
|
分辨率
|
。
|
0.001°
|
|
精度
|
。
|
0.01°
|
|
温度补偿方式
|
|
双光栅自补偿
|
|
工作温度范围
|
|
-25～80℃
|
|
外形尺寸
|
mm
|
105×80×28
|
|
传感头引出线
|
|
1.5 米铠装光缆
|
|
传感头之间级连方式
|
|
熔接或连接器连接
|
在准备安装传感器之前，必须先阅读下述安装指导，并且要*弄懂。因为 该传感器属于精密器件，任意一个小的安装缺陷都会导致传感器的测试误差或 传感器损坏，所以安装时必须按指导工艺进行。
如测试方向是 垂 直于墙 面 的， 需 根 据 安装工 况制 作 相 应的 底座 安装，建 议 的 安装 底座 设计为 L 型， 短边 用于与墙 面 固定，长 边 固定传感器。长 边 设计长型 腰 孔 ， 呈圆 形分布， 这样 可 满足任何角 度安装 面 下倾斜仪 水 平 调 整。

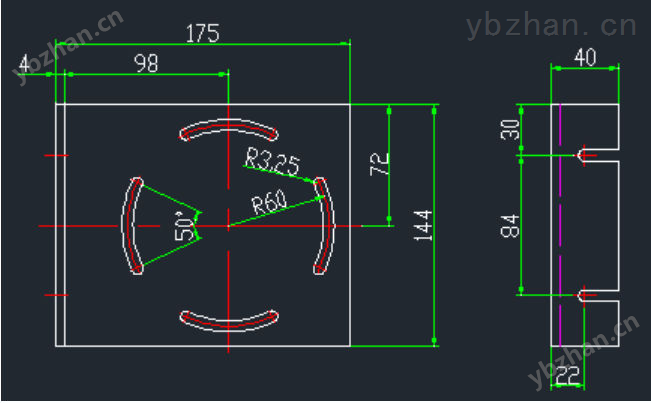

安装 底座参考 尺寸 示意 图

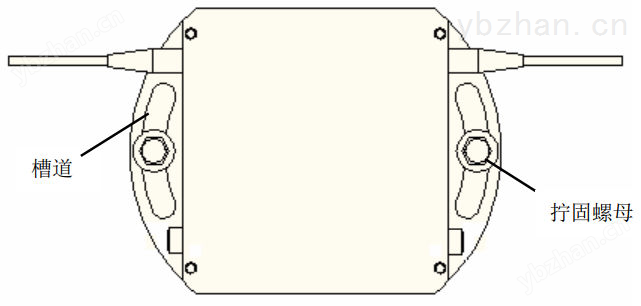

传感器 完成 安装 后 ， 将 传感器 两 侧的 限位螺钉逆 时 针 2- 3 圈 ， 松开限位 ， 传感器 即 可工作，在 更 换安装 位 置时， 需将限位螺钉锁紧归位后才 可 拆卸移 位 。（ 顺 时 针紧 ， 逆 时 针松 ）
当被测结构体 发 生倾斜变形时，光纤光栅倾斜仪同 步 感受变形，其倾斜 角 度与输出的光纤光栅中心波长具有如下计算方式：
∠=【 （ λ1 - λ10 ）-（ λ2 - λ20 ） 】/K
λ10 —— 波长 1 的 初 值 (n m )； λ 20 —— 波长 2 的 初 值 (n m )；
λ1 —— 波长 1 当 前 测试值 (n m )； λ2 —— 波长 2 当 前 测试值 (n m )；
K—— 倾斜系数 (n m / ° )；
