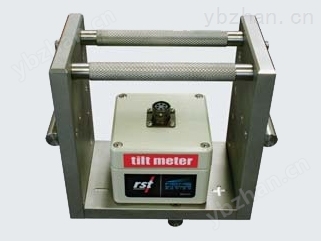

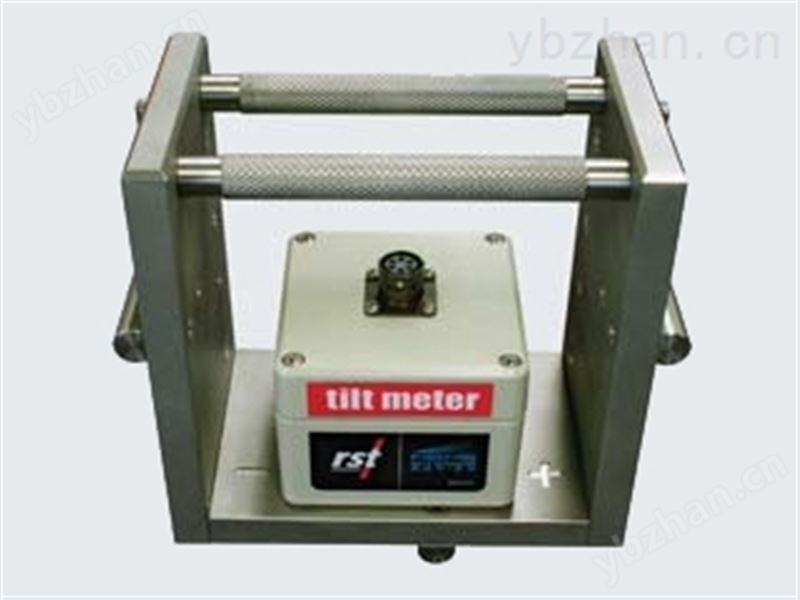

RST 便携式倾斜仪利用MEMS倾斜仪测量垂直于基板表面的一个或两个轴向平面 上的倾斜。根据型号的不同，输出是模拟直流信号或数字输出，并与倾斜角度的 正弦成正比。在水平位置，直流输出为零。 便携式 MEMS 倾斜仪需要将倾斜仪放 置在与被监测表面相连的参考板上的可重复位置。它是为需要观察大量测量点的 应用而设计的。 便携式 MEMS 倾斜仪系统由倾斜仪、互连电缆、不锈钢倾斜板和读数仪组成。倾 斜板用螺栓固定或粘合在结构上，以准确、反复地定位传感器。不使用时，应使 用可选的 UHMW 塑料保护罩保护倾斜板免受损坏。读数是通过便携式倾斜仪读数 或Ultra-Rugged Field PC2型号的数字倾斜仪实现的。
|
倾斜传感器规格
|
|
|
项目
|
描述
|
|
范围
|
±15° (根据要求的其他范围)
|
|
分辨率（数字）
|
±2 arc sec. (±0.0006°) (0.01 mm/m)
|
|
分辨率（模拟）
|
±5 arc sec. (±0.025 mm/m) (10Hz BW)
(或更好，取决于读出方法)
|
|
非线性（数字）
|
±0.0125% F.S. (±0.002°) (0.03 mm/m)
|
|
非线性（模拟）
|
±0.05% F.S. (±0.0075°, 0.13 mm/m)
|
|
重复性（数字）
|
±0.0125% F.S. (±0.002°) (0.03 mm/m)
|
|
重复性（模拟）
|
±0.025% F.S. (±0.004°, 0.06 mm/m)
|
|
传感器
|
MEMS (微机电系统)
双轴加速度计
|
|
材料
|
不锈钢/铝制NEMA 4X（IP-65）
防风雨外壳
|
|
重量
|
10.38 lbs (4.710 kg)
|
>
应用领域
监测挡土墙和建筑墙体的倾斜
混凝土大坝的倾斜
滑坡监测
地面沉降
邻近挖掘区域的建筑安全
桥墩
土坝和路堤的压差
露天矿台阶和护堤的观测
预期故障模式的旋转分量
|
倾斜板规格
|
|
|
项目
|
规格
|
|
材料
|
316 不锈钢
|
|
尺寸
|
外径5.5 x 内径2.5 x 0.95（英寸） (140 x 63 x 14 mm)4个钉子，在直径4英寸（102mm米）上等距分布。
|
|
重量
|
1.7 lbs (0.77 kg)
|
|
安装
|
环氧树脂或机械
直径4英寸（102mm）上的4 x¼安装孔。
|
提供单轴或双轴传感器水平或垂直应用兼容数据记录器高精度和重复性读数单元和便携式传感器重量轻且易于使用工作范围和温度系数超过了气泡传感器装置
- 提高安全性
- 提高生产率
- 高可靠性
- 高精度
|
订购信息
|
|
|
项目
|
构件
|
|
便携式MEMS倾斜仪-数字
输出（水平/垂直）
|
ICTS0005
|
|
便携式MEMS倾斜仪-模
拟（水平/垂直）
|
ICTS0004
|
|
倾斜板
|
ICTS0010
|
|
Ultra-Rugged Field PC
2
(数字模型)
|
IC32000-AR2-RSTS
|
|
IC6800S 读数
(模拟型号)
|
IC6800-S
|
|
UHMW塑料防护罩
|
ICTS0008
|
倾斜板的保护罩倾斜板和就地传感器的粘合胶
