HZW闸门开度传感器 带闸门限位开关
传感器+限位开关
传感器部分：
多种编码器可选，其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆跟踪功能。

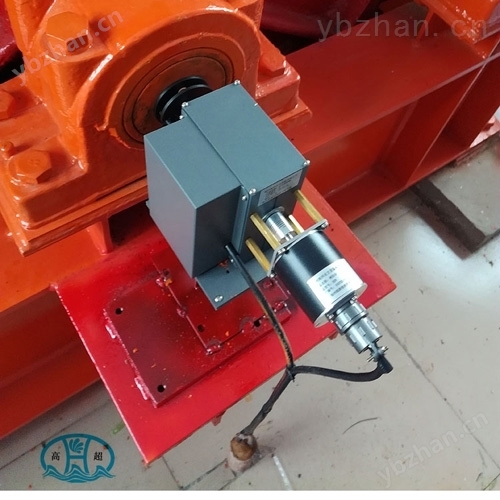

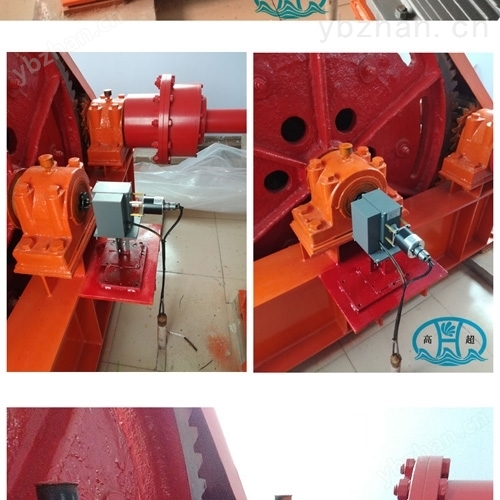

安装方式：根据不同的启闭机类型，安装方式会有所不同，具体以实限情况来确定。
主令部分：
1、输入轴与凸轮轴速比：1:7.5， 1:16， 1:30， 1:64， 1:120， 1:256
2、上下限控制精度：±3cm
3、行程开关工作电压：220V
4、行程开关工作电流：3A
5、2个行程开关有独立的公共点、常开、常闭触点
其它应用领域：
各种阀门开度、提升机吊车定位、炼钢氧枪定位、转炉定位、煤气柜高程测量、自动仓储、造纸纺织卷料定长、机械、电力、汽车工业等各行业的高精度，长距离的位移，角度（多转）的测量定位。
附：485口通信协议（读取部分）
485口通信协议MOD_HH采用Modbus通信协议(RTU方式)。海河设备作为从机。
数据字节格式：
起始位数据位 （无奇偶校验位） 停止位
1 8 1
波特率 ：9600(可设置)
功能码03：
利用Modbus通信协议的03功能码，读取传感器或显示器的数值（1个数值）。主机的命令格式是从机地址、功能码、起始地址、字节数及CRC码。从机响应的命令格式是从机地址、功能码、数据区及CRC码。数据区的数据是二进制码，二个字节，高位在前。CRC码都是二个字节，低位在前。
信息帧格式举例：
主机呼：01 03 00 00 00 01 84 0A
站号 功能码起始地址读取点数 CRC校验码
低 高
从机答：01 03 02 XX XX XX XX
站号功能码读单元字节 数据 CRC校验码
高(二进制)低
上面01,03,02,XX等均为一个字节。数据为两个字节，高位字节在前。每帧的开头和结尾至少有3.5个字节时间的间隔。用户在为主机编程时，除了站号（地址）和CRC校验码之外，其它字节的字符均采用上面的内容不变。主机格式中的读取点数可以为01也可以为02（02是为了兼容某些协议）。从机回答帧中的功能码（03）和读单元字节数（02）不变。CRC的检验内容包括从地址到CRC校验码之前的全部内容。
