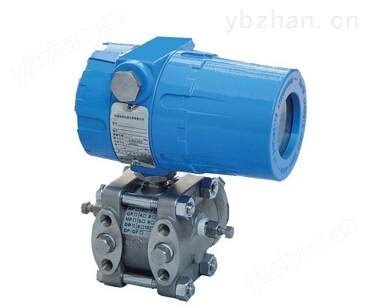

1151AP 型******压力变送器
1151AP型******压力变送器，可以实现对除气系统，蒸馏塔、蒸发器和结晶器 等的******压力测量，允许在10MPa下的过压。使用对象：液体、气体和蒸气。
| 1151AP型 | ******压力变送器 | ||||||
|
4
|
0-6～40KPa | ||||||
|
5
|
0-40～200KPa | ||||||
|
6
|
0-0.16～1MPa | ||||||
|
7
|
0-0.4～2.5MPa | ||||||
|
8
|
0-1.6～10MPa | ||||||
|
代号
|
功能 | ||||||
|
N
|
普通模拟型(输出:4～20mA) | ||||||
|
G
|
常规智能型(输出:4～20mA) | ||||||
|
S
|
标准智能型(输出:4～20mA带HART总线协议) | ||||||
|
代
号
|
结 构 材 料
|
||||||
|
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
||||
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅
油
|
|||
|
23
|
316不锈钢
|
316不锈钢
|
哈氏C-276
|
||||
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
||||
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
||||
|
代号
|
精度 | ||||||
|
Q1
|
0.2%FS | ||||||
|
Q2
|
0.5%FS | ||||||
|
代号
|
电气连接头 | ||||||
|
L1
|
M20X1.5内螺纹 | ||||||
|
L2
|
1/2NPT内螺纹 | ||||||
|
代号
|
附加选项 | ||||||
|
M1
|
0～线性指示表头 | ||||||
|
M3
|
数字显示表头 | ||||||
|
B1
|
2″管装弯支架 | ||||||
|
B2
|
墙装/板装弯支架 | ||||||
|
B3
|
2″管装平支架 | ||||||
|
D0
|
泄放阀在压力室中部 | ||||||
|
D1
|
侧面泄放阀在压力室上部 | ||||||
|
D2
|
侧面泄放阀在压力室下部 | ||||||
|
C0
|
1/2″锥管内螺纹接头 | ||||||
|
C1
|
1/2″引压接头及后部焊接引压管φ14（供货时含C0） | ||||||
|
C2
|
丁字形螺纹接头M20X1.5 | ||||||
|
d
|
隔爆型EXd ⅡCT5 | ||||||
|
I
|
本安型EXiaⅡ CT6 | ||||||
|
1151AP 6 S 22 Q1 L1 M3B1C2i ← 选型举例
|
|||||||
