仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机械制造业、精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所。对机械零件、量具、刀具、夹具、模具、电子元件、电路板、冲压件、塑料及橡胶制品进行质量检测和控制。

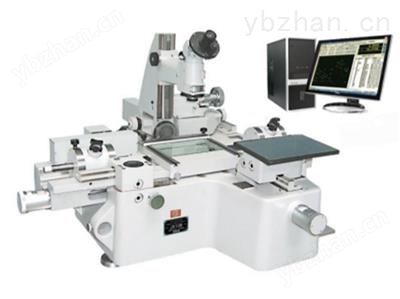

图像处理工具显微镜 JX13C典型测量对象有：
测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等；测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状；
测量各种刀具、模具、量具的几何参数；
测量螺纹塞规，丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程、齿形和牙型角；
测量印刷电路板上的线长宽度、距离和元件焊装孔的尺寸和位置；
测量各种零件的二维形位公差。
图像处理工具显微镜 JX13C特点：
采用数码图象技术，自动识别轮廓边界，减小人为误差，提高操作效率
以进口精密光栅作为测量元件，稳定性好，发热量低，抗腐蚀，耐污染
主机结构久经考验 精密、稳定
功能强大的软件，可完成复杂的测量工作
软件数据能与CAD通讯，可完成测绘工作
全部采用LED发光管照明，发热量低，寿命长
以红色激光点打在工件表面，实现快速找象
保留目镜观测口，并能快速切换
角度和测高也全部数显化
带有承放仪器的高强度专用工作台
图像处理工具显微镜 JX13C技术参数：
坐标测量行程： X坐标：0—200mm Y坐标：0—100mm
方工作台测量工作高度: 140 mm
仪器载重:80kg
X、Y坐标测量系统：Renishaw精密光栅系统，分辨率0.2μm
X、Y 坐标示值准确度：（1+L/100）μm L：被测长度，单位为mm
角度分度系统：Renishaw精密环形光栅，分辨率5″
分度头角度测量准确度：30″
显微镜立柱角度倾斜范围:±12°
物镜：
| 物镜放大率 | 物镜工作距离(㎜) | 屏幕图象放大率 | 屏幕图象范围(㎜) |
|
1×
|
82
|
40×
|
1/2″≈5.2×4.1
|
|
1/3″≈4.1×3.1
|
|||
|
3×
|
70
|
120×
|
1/2″≈1.7×1.4
|
|
1/3″≈1.4×1.0
|
|||
|
5×
|
49
|
200×
|
1/2″≈1.0×0.8
|
|
1/3″≈0.8×0.6
|
目镜：目视及CCD两用系统
辅助寻象系统：高亮度半导体激光器
可选购具有Renishaw精密光栅系统分辨率0.2μm的测高装置，测量范围100mm
仪器主机外型尺寸(mm):1300 × 1250 × 800
|
序号
|
名 称
|
单位
|
数量
|
|
1
|
图像处理工具显微镜主机（包括纵、
横向数字光栅系统）
|
台
|
1
|
|
2
|
图像卡 |
块
|
1
|
|
3
|
计算机（标准配置不含音响等附件）
|
台
|
1
|
|
4
|
打印机（包括接口电缆及电源线） |
台
|
1
|
|
5
|
光栅信号转换器 |
台
|
1
|
|
6
|
二维计算机辅助测量软件 |
份
|
1
|
|
7
|
物镜 |
|
|
| 1× |
件
|
1
|
|
| 3× |
件
|
1
|
|
| 5× |
件
|
1
|
|
|
8
|
顶针装置 |
|
|
| A.顶针筒、杆 |
件
|
2
|
|
| B.外顶针 |
件
|
2
|
|
| C.大内顶针 |
件
|
2
|
|
| D.小内顶针 |
件
|
2
|
|
|
9
|
平面工作台 |
件
|
1
|
|
10
|
数显分度头 |
台
|
1
|
|
11
|
光学定位器 |
件
|
1
|
|
12
|
条形压组板 |
套
|
1
|
|
13
|
短螺杆压板组 |
对
|
1
|
|
14
|
附加转动写字板 |
件
|
1
|
|
序号
|
名 称
|
单位
|
数量
|
|
15
|
定焦杆 |
件
|
1
|
|
16
|
反射照明装置 |
套
|
1
|
|
17
|
仪器台 |
台
|
1
|
|
18
|
防尘罩 |
件
|
1
|
|
19
|
产品使用说明书 |
份
|
1
|
|
20
|
二维计算机辅助测量软件说明书 |
份
|
1
|
|
21
|
光栅信号转换器说明书 |
份
|
1
|
|
22
|
产品出厂合格证 |
份
|
1
|
|
23
|
产品装箱单 |
份
|
1
|
|
选 购 件
|
|||
|
1
|
数显测高装置 |
台
|
|
|
2
|
高顶针架 |
台
|
|
|
3
|
V型支架 |
套
|
|
