超声波放电泄露检测仪，超声波放电泄露探测器它使用*外差法将这些超声波讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于面板上看到强度指示。使用超声波技术的优点就是容易理解、方便，此声波是不被人耳所直接听见，当我们透过超声波检测仪可*侦测到这些声音，可用于定位查找气体或空气泄漏、电气故障时产生的超声波音源的位置。

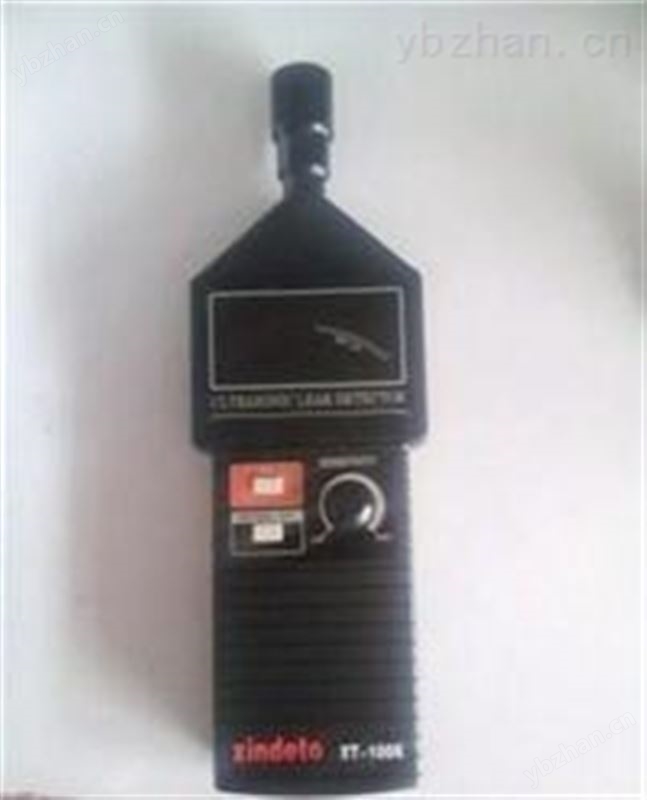

XT100K
超声波放电
/
泄漏检测仪
超声波放电 / 泄漏检测仪它使用*外差法（ Heterodyning ）将这些超声波讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于面板上看到强度指示。外差法原理就像是收音机，可将信号准确地转换成声音，让人们容易地辨认及了解。使用超声波技术的优点就是容易理解、方便，超声波是一高频短波信号，此声波是不被人耳所直接听见，当我们透过超声波检测仪可*侦测到这些声音，可用于定位查找气体或空气泄漏、电气故障时产生的超声波音源的位置。泄漏程度可由面板上的弧形状 LED 显示，并可由内部声音蜂鸣或外部耳机指示出来。
其特性有以下优点：
1. 超声波具有方向性。 2. 超声波很容易作阻隔或遮蔽。 3. 超声波仪器能使用于噪音环境。 4. 超声波的变化可预知潜在的问题。 5. 超声波仪器操作容易。
基本原理：
是什么导致产生泄漏超声波信号？
当气体在压力状态通过泄漏点，是从高压侧向低压侧移动。当通过泄漏点，产生湍流。这个湍流有很强的超声波组分，因为通过泄漏点时超声波信号是*强的，所以它可被耳机听到并同样在仪表显示看到强度增益。一般地，泄漏越大，超声程度越高，这些信号的探测通常是相当简单的。
加压系统或真空系统泄漏可被同样的方式找到，的区别在于真空泄漏的湍流会出现在真空室，压力泄漏是在大气中产生的。基于这个原因，声音强度会低于压力泄漏。同样，电气放电故障发生时，会在故障处发射大量超声波组分的信号，因此利用超声波检测仪可以快速便捷地探测电气放电状况。
什么样的气体泄漏将被超声波检测出来？
一般来说任何气体，包括空气，通过泄漏点时它们都将产生超声波泄漏信号。
超声波检测典型应用：
电气火灾放电隐患检测，检测带电体对地 ( 外壳 ) 火花放电现象，绝缘子、套管、火花放电探测，探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音，测量配电箱柜内火花放电声音和位置，探测导线接头、导线与设备或器具的接线端子打火放电现象，检侧低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子打火放电现象，检测各种电气设备的火花放电现象，气体泄漏、密封检查、压力和真空检漏，电气局部或电弧放电检测。
如何利用超声波检测技术对泄漏故障进行检测？
超声波泄漏检测的运用是非常广泛的，感测泄漏产生的超声信号，超声波检测仪可被用于寻找任何气体种类的压力系统泄漏。这在饱和气体的，各种气体组分的，加压容器，或真空存在的区域都是特别有利的，既然设备可被在线测试，利用超声波检测同样改善了时效性和便利性。
在泄漏期间，流体 ( 液体或气体 ) 从高压侧向低压侧移动，当它通过泄漏点，将产生湍流。这个湍流有很强的超声波组分，它可被耳机听到并在仪表显示上看到强度指示，一般地，泄漏越大，超声程度越高。
如何利用超声波检测技术对电气系统进行检测？
超声波放电 / 泄漏检测仪可以探测到以下三种基本电气问题：
1 ．电弧：电力流经空间时导致电弧发生，闪电就是一个很好的例子。
2 ．电晕：对电气导体的电压，如天线或高压输电线路，当超过阈值时，周围的空气开始电离，形成一个蓝色或紫色光辉。
3 ．电痕：通常被称作“小电弧”，通过受损的绝缘线路逸出。这种现象经常被作为电弧放电的初期参考，并据此追踪绝缘破坏的路径来源。
电弧，漏电和电晕都将形成电离而干扰周围的空气分子，当电流从高压线路逸出时或是在连接部位间隙上跳跃通过时，围绕它周围的空气分子被扰乱从而产生超声波信号。检测仪通过编译它接收到的高频噪音，并通过外差法降低到可听音范围。当信号的强度在仪表中被观察到时，每种发射的特定音质可在耳机中听到。因此使用者利用检测仪进行检查时，可以探测到这种超声波信号。多数时候，电气设备应该是静默的，虽然一些情况会有持续的嗡嗡声和稳定的机械噪音。这不应该与电气放电产生的不规则的，煎炸样的，不均衡的和劈啪声混淆。使用者通常会收听到一连窜的爆响声或 " 油炸 " 的声音。在其它情况下。将会听到一种“嗡嗡叫”的嘈杂声音。
本质上，正如一般的泄漏检测，在高灵敏度水平开始对检测区域进行扫描。要决定超声发射的位置，降低灵敏度并跟踪*响声音点，如果不可能打开柜门和盖板，扫描缝隙和通风槽孔附近，任何潜在的损害性放电应当能被探测到。
附件介绍：
A ．橡胶插头与挠性塑料软管——该附件用来扩展传感器插座，可用来获取那些需要连接紧密或危险难以接触的音源的声音，并可屏蔽消除背景噪音。
B ． 1/2 吋 PVC 绝缘集音导管——该附件用于消除信号源头到检测仪之间的噪音，并使操作者远离危险部位。
C ．泄漏灵敏指示： LED 条状指示面板，音调。（测量较强信号时 LED 指示将弧形点亮，音调是将接收到的超声波频率除以 32 ）。
D ．噪音隔离耳机——设计用来在嘈杂环境阻挡强烈的环境噪音，使用户可以很容易地收听到来自检测仪的声音信号。
E ．合金携带箱——用于存放和携带仪器和附件。
F ．可选附件：超声波信号发生器：X T100T 。
技术指标
频率响应： 20KHz-100KH
随机附件：
XT100K 主机、橡胶插头与挠性塑料软管、 1/2 吋 PVC 绝缘集音导管 、轻型海绵衬里噪音隔离耳机、操作手册、 6F22 电池、X T100T 超声波信号发生器（选件）、防水携带箱。
