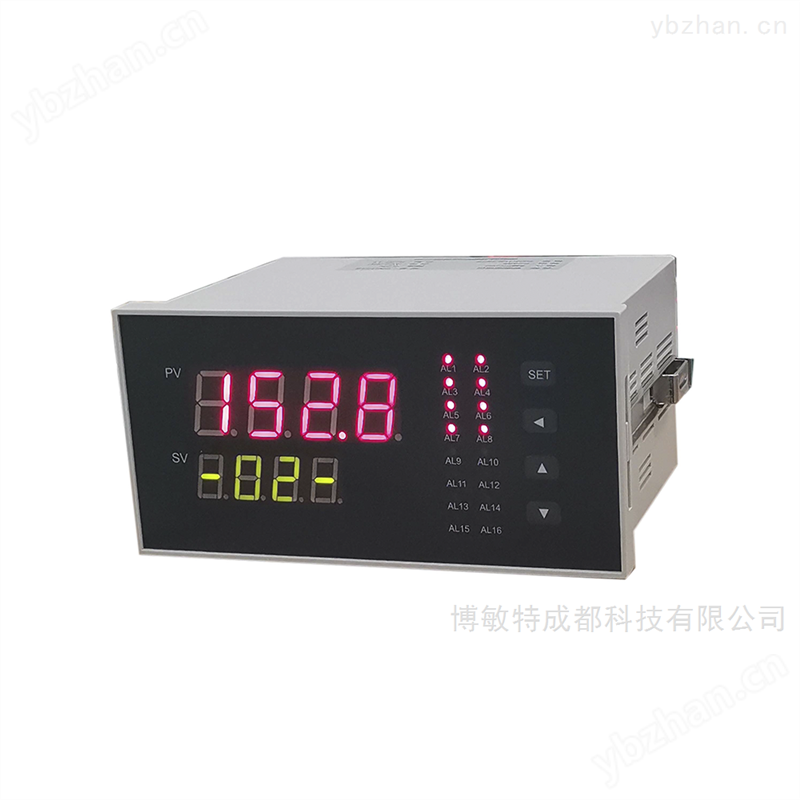

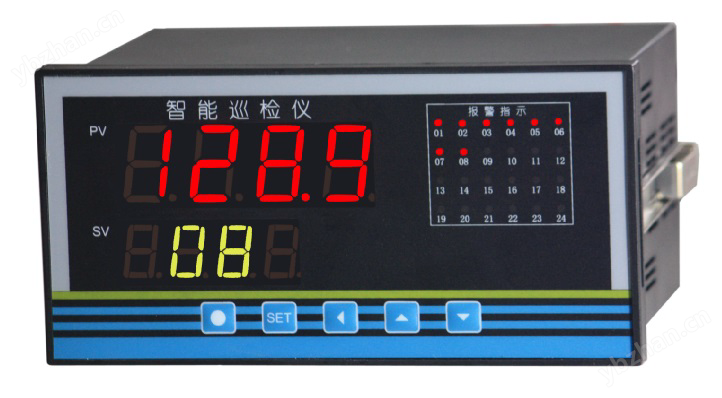

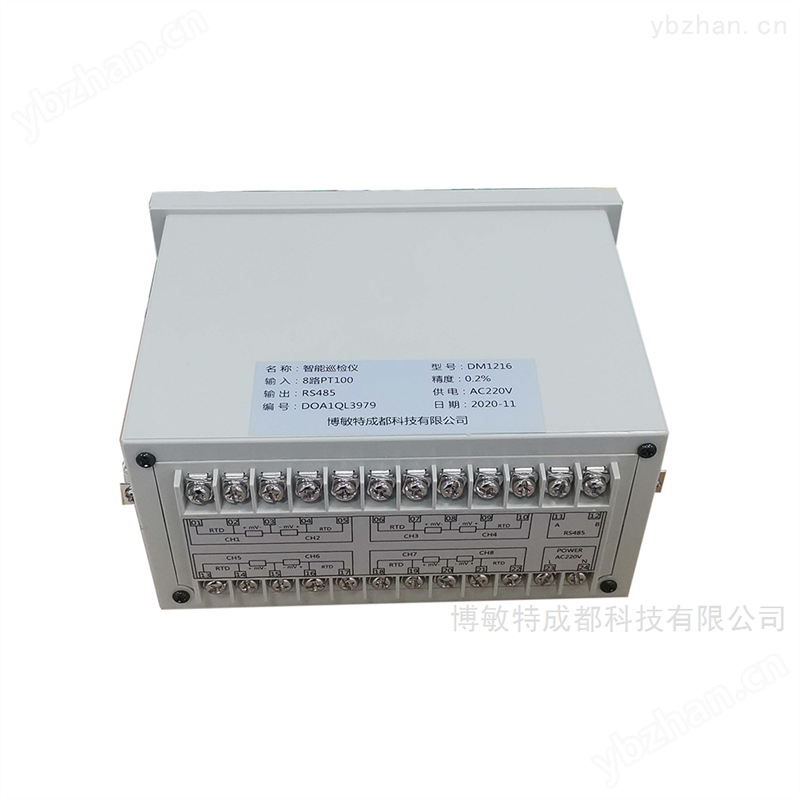

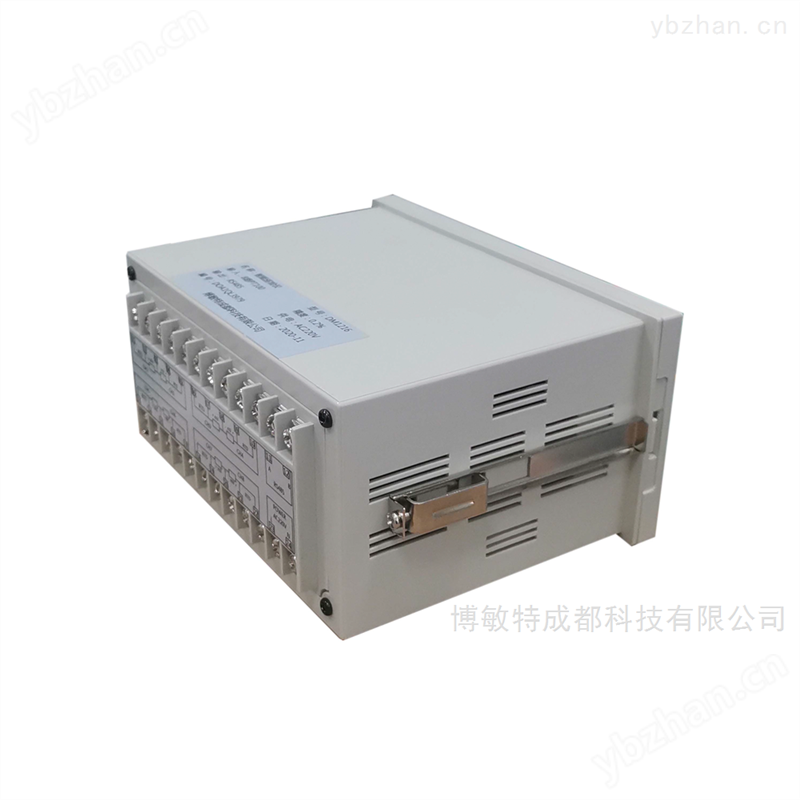

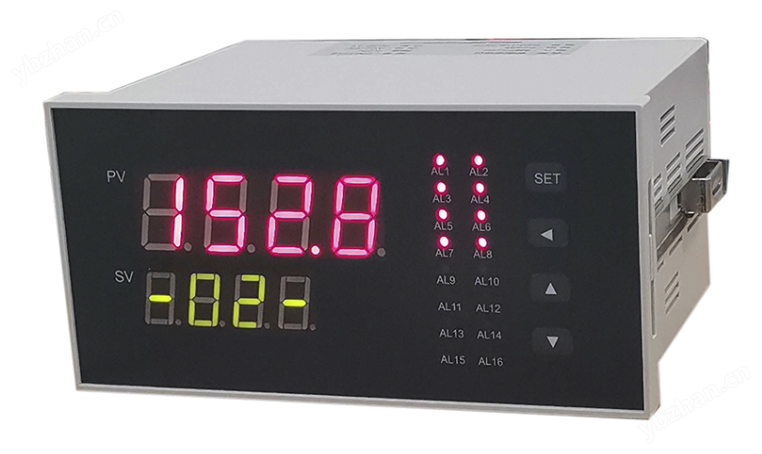

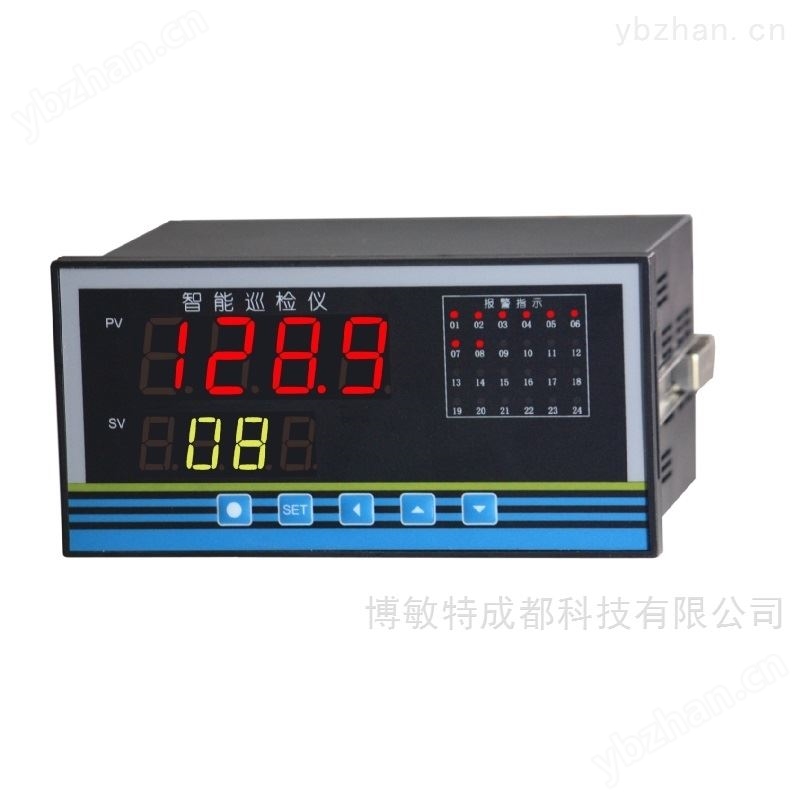

DM1216 抗干扰型 智能多通道PT100温度巡检仪
一、DM1216 抗干扰型智能多通道PT100温度巡检仪功能特点
16通道输入、带LED显示按键方便现场调试。
可选电压/电流变送输出、继电器报警输出。
隔离防雷RS485接口，标准MODUBS-RTU通讯协议。
采用铁电存储器，参数设置永存储更稳定可靠。
宽范围电压供电。
二、智能多通道PT100温度巡检仪抗干扰型主要技术指标
|
输 入 |
通讯输出 |
||
|
输入信号 |
8/16通道输入 |
接 口 |
RS232/485/无线 MODBUS-RTU，打印 |
|
精 度 |
0.2％FS 16位AD转换器 |
波 特 率 |
1.20～57.60Kbps |
|
速 度 |
0.3秒/通道 |
||
|
变送输出 |
电 源 |
||
|
精 度 |
0.2%，12位数字DA |
供电电压 |
AC85～265V 50/60HZ |
|
电流输出 |
4～20、0～10、0～20mA负载≤250Ω |
DC10～30V |
|
|
电压输出 |
1～5V、0～5V、0～10V 负载≥200KΩ |
功 耗 |
<4W |
|
报警输出 |
其他参数 |
||
|
触点容量 |
AC220V/5A |
工作环境 |
温度-10～60℃ 湿度<85％RH |
|
安装方式 |
开孔柜装 |
||
三、产品尺寸、端子接线

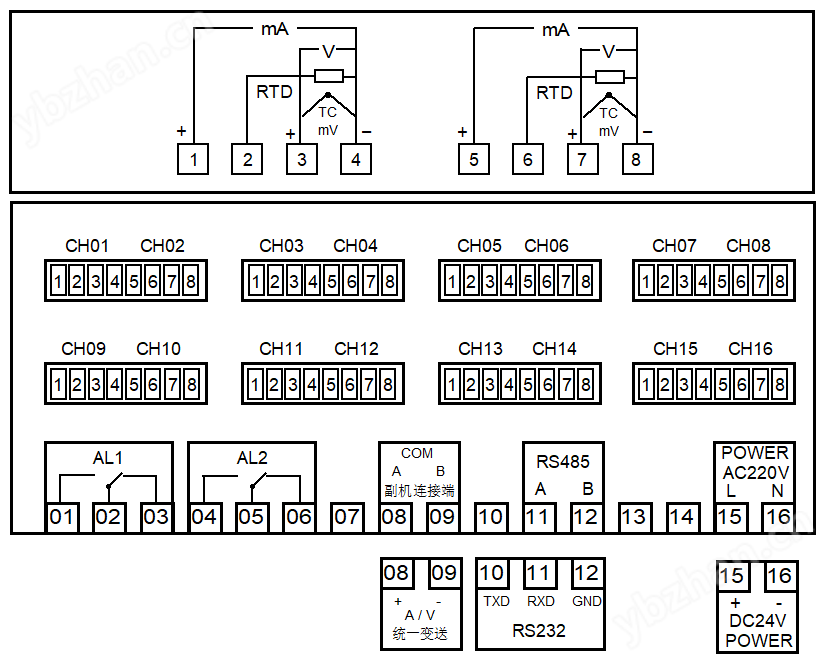

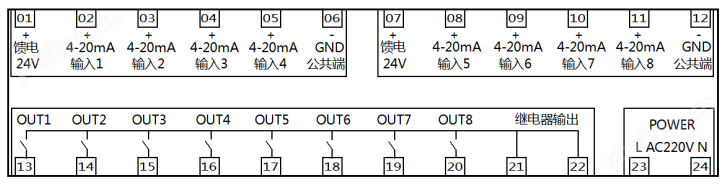

横式160×80/竖式80×160端子接线图
四、产品选型
智能巡检仪 DM1216-□□-□□□-□□( )
①② ③④⑤ ⑥⑦⑧
|
①规格尺寸 |
②输入信号类型 |
||||||
|
代码 |
外形 长×宽×高mm |
代码 |
分度号 |
代码 |
分度号 |
代码 |
分度号 |
|
A B L |
160×80×125 80×160×125 其他特殊尺寸 |
00 01 02 03 04 05 06 07 08 |
热电阻PT100 热电阻Cu100 热电阻Cu50 热电阻BA1 热电阻BA2 电阻0~400欧 S 型热电偶 K 型热电偶 E 型热电偶 |
09 10 11 12 13 14 15 16 17 |
B 型热电偶 T 型热电偶 N 型热电偶 J 型热电偶 4-20mA 0-10mA 0-20mA 1-5V 0-5V |
18 19 20 31 60 |
0-10V 0-50mV 0-100mV 热阻/热偶 特殊规格 |
|
③继电器输出 |
④变送输出(数量) |
⑤通讯输出 |
⑥供电电源 |
||||
|
代码 |
继电器数量 |
代码 |
输出类型 |
代码 |
输出类型 |
代码 |
电压范围 |
|
R0 R1 R2 … R8 |
无继电器 1个继电器 2个继电器 … 8个继电器 |
T0 T1 T2 T3 T4 T5 T6 |
无输出 4-20mA输出 0-10mA输出 0-20mA输出 1-5V输出 0-5V输出 0-10V输出 |
N S R P W G |
无通讯输出 RS485 RS232 打印接口 无线通讯 GPRS通讯 |
D A |
DC10~32V AC85~265V |
|
⑦输入通道数 |
⑧备注 |
||||||
|
代码 |
输入通道数 |
无备注可省略 |
|||||
|
08 16 |
8通道输入 16通道输入 |
||||||
五、操作说明
（一）按键功能
按键是轻触式按键，请勿用力按压以延长使用寿命。
|
按键 |
说 明 |
|
SET |
参数设定键，在设定状态时，用于存贮参数的新设定值并进入下一个设定参数。长按SET键约5秒退出设置状态。 |
|
◄ |
设定状态时，按该键移位设置对应的数值位，长按◄键约3秒返回上一级参数设置。工作状态下，按该键切换循环显示/定点显示。 |
|
▲ |
设定值增加键，在设定状态时，用于增加数值。工作状态定点显示时按该键切换显示通道。 |
|
▼ |
设定值减少键，在设定状态时，用于减少数值。工作状态定点显示时按该键切换显示通道。 |

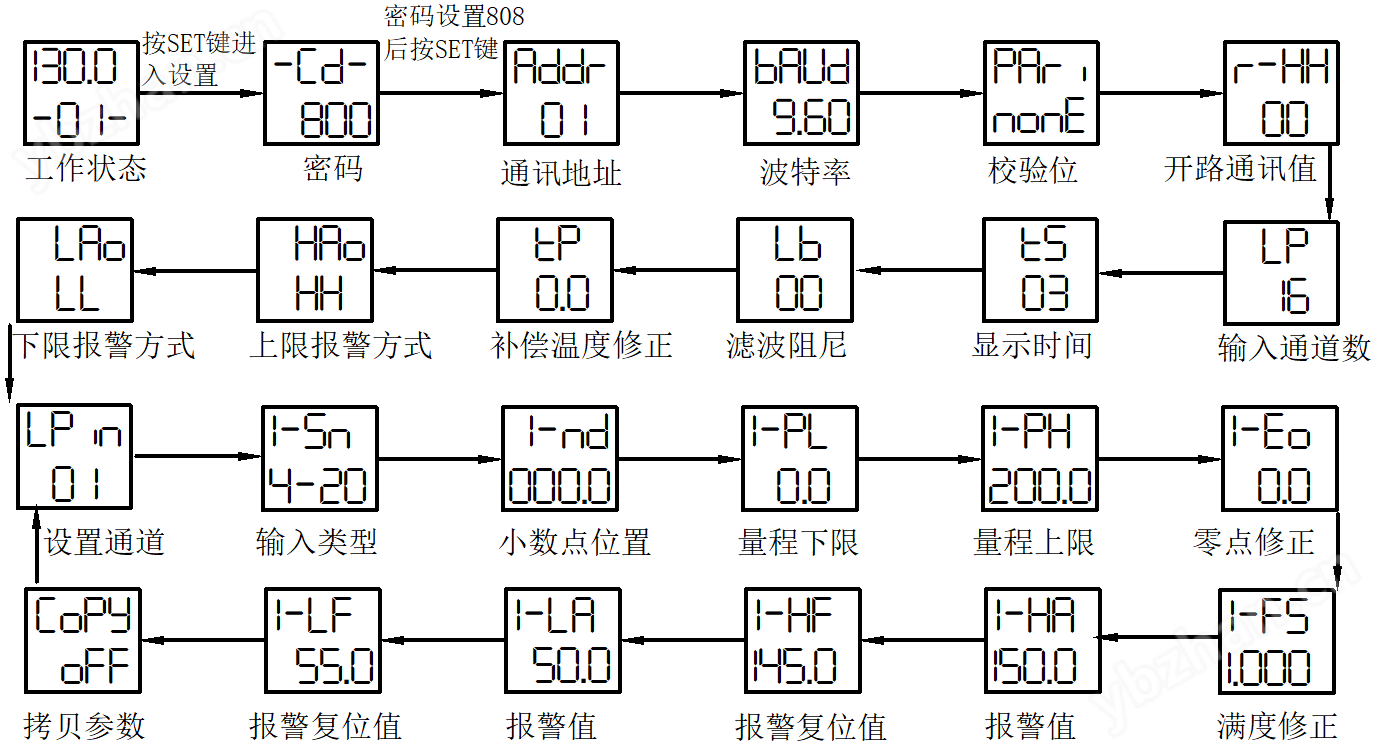

（二）参数设定
工作状态下，仪表显示测量值。在设定状态下，一个窗口显示参数提示符，另一窗口显示设定值。如果设定过程中约60秒钟无按键操作，则仪表自动返回运行。设置好一个参数后，再按SET键确认进入下一个参数
设置状态。
|
序号 |
参数 |
说明 |
|
01 |
-Cd- |
密码，设置为808后按SET键确认才能进入参数设置状态。 |
|
02 |
Addr |
通讯地址，范围1～99。 |
|
03 |
bAud |
通讯的波特率，范围1.20～57.60Kbps。 |
|
04 |
PAri |
通讯奇偶校验位，可设置无校验none，奇校验odd，偶校验EvEn。 |
|
05 |
r-HH |
输入信号未接入仪表显示-HH-开路状态时，通讯测量值的数值，建议设置为-300等测量值范围外的数值以区分判断。 |
|
06 |
tS |
各通道循环显示切换时间，单位：秒，该参数不影响采集时间，出厂默认3秒。 |
|
07 |
-LP- |
设置仪表的输入通道数，范围1-16。 |
|
08 |
Lb |
测量值滤波阻尼系数，范围0-20。数值越大，测量越稳定响应越慢，出厂默认为3。 |
|
09 |
tP |
热电偶输入时，仪表补偿温度的误差修正，范围-20.0～20.0。出厂默认为0.0。 |
|
10 |
HAo |
个继电器上限报警的方式，可设置为超高报警-HH-,超低报警-LL-，关闭报警OFF。 |
|
11 |
LAo |
第二个继电器下限报警的方式，可设置为超高报警-HH-,超低报警-LL-，关闭报警OFF。 |
|
12 |
LPin |
设置某通道的输入报警等参数，例如需要设置第3通道的参数设置为3后按SET键确认。 |
|
13 |
1-Sn |
设置第1通道输入信号类型。输入信号类型见下面的表格。 |
|
14 |
1-nd |
第1通道小数点位置，范围0～3。对于热电阻、热电偶等温度信号，大设置为1，即显示分辨率为0.1℃，在1000度以上自动转换分辨率为1℃。 |
|
15 |
1-PL |
第1通道线性输入下限对应显示值，即量程下限，出厂默认为0.0。 |
|
16 |
1-PH |
第1通道线性输入上限对应显示值，即量程上限，出厂默认为200.0。 |
|
17 |
1-Eo |
第1通道调零点修正，出厂默认为0。设置为99.9则表示该通道不参与测量。 |
|
18 |
1-FS |
调满度校正系数，范围0.500～2.000，修正后显示值=FS×(修正前的测量值+Eo),出厂默认为1.000。 |
|
19 |
1-HA |
第1通道个报警值，HAo=OFF时不出现这个参数。 |
|
20 |
1-HF |
第1通道个报警复位值。 |
|
21 |
1-LA |
第1通道下限报警值，LAo=OFF时不出现这个参数。 |
|
22 |
1-LF |
第1通道下限报警复位值。 |
|
23 |
Copy |
设置为“on”时将当前通道的12-15,18-21项目的参数值复制到后面的所有通道，并退出设置状态，减少设置每个通道同样参数的步骤。设置为“OFF”则不复制，跳转到11项选择下一个通道进行设置。 |
|
24 |
-End |
后一个通道参数设置结束或设置Copy=on复制参数后退出设置状态，显示-End，仪表自动进入运行状态。 |
