| 基表材质： | 黄铜 | 抄表方式： | RS485 |
| 结构类型： | 机械式 | 公称口径： | DN15；DN20；DN25 |
| 规格： | DN15~DN20~DN25~DN32 |

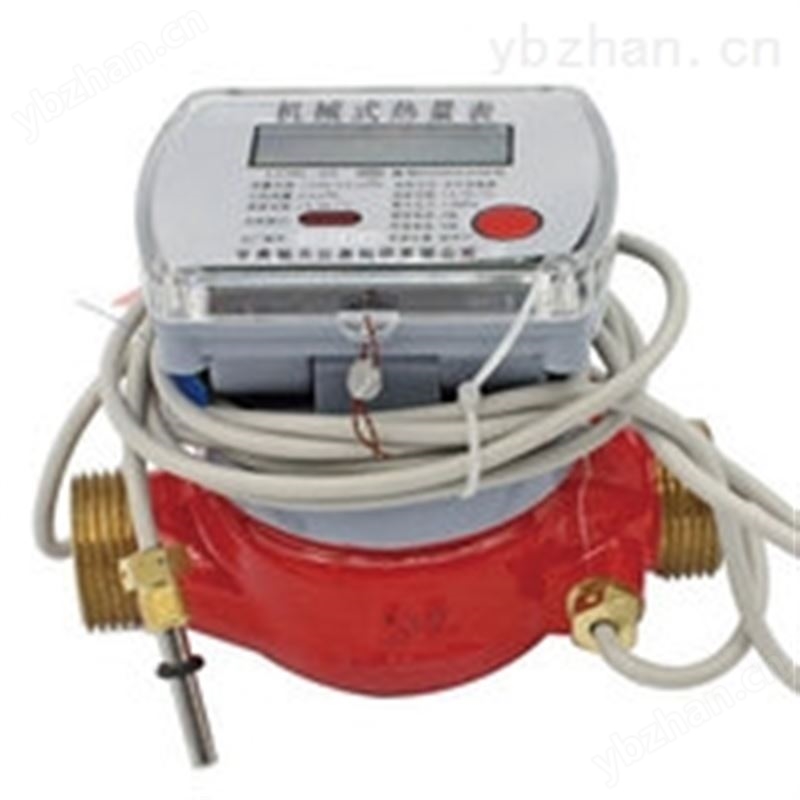

一、概述
RLB系列热量表是用来测量和显示载热(冷)液体流经冷热交换系统释放（吸收）热量的仪表。
RLB系列热量表由流量传感器、微处理器和配对温度传感器组成。微处理器通过流量传感器得到流量信号，从测温电路得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量。
用户可选用具有M-BUS通信功能的RLB型热量表，该热量表可通过M-BUS总线和其他设备通信，组成远传抄表管理系统，管理部门可以随时抄取表中数据，方便对用户用热量的管控。
RLB系列热量表是参考欧洲标准EN1434 和OIML-R75 号国际规程开发设计的高性能、低功耗电子式热量表。符合国家建设部颁布的CJ128-2007《热量表》产品标准。
二、产品功能
1.热量冷量计量：即可测量集中供热系统消耗的热量，也可同时测量空调供冷系统消耗的冷量，实现了冷热量一体计量。既适用于集中供热分户热计量，也适用空调系统冬季供热、夏季供冷分户计量。
2.数据远传功能：具备红外、M_bus或RS485数据通讯接口，可实现数据远程抄收，配合远程控制阀，也可实现远程集中控制
3.参数查询方便：可显示累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、表具工作状态等参数；积分以采用外挂式结构，即可一体安装，也可引出外挂安装，方便操作。
4.数据存储：可存储24个月历史数据，方便用户查询管理、统计分析。
三、产品优势（特点）
1.冷热计量一体，适用集中供热和空调系统；
2.表体管段为直通结构，不易堵塞，压损小；
4.严格的换能器封装、检测工艺，测量性能稳定，长期运行可靠；
5.积分以外挂式结构设计，方便用户操作；
6.安装位置、安装方式灵活，方便施工；
7.IP65和IP68防护等级设计，适用恶劣的安装运行环境；
8.锂电池供电，超低功耗设计，使用寿命达（6~10）年。
四、产品主要技术参数
1.执行标准：CJ128-2007 《热量表》
2.执行检定规程：JJG225-2001《热能表》
3.准确度等级：3级
4.环境等级：A类
5.工作压力：≤1.6 Mpa
6.压力损失：≤0.025 Mpa
7.工作电压：3.6V（锂电池）
8.静态工作电流：≤10μA
9.电池工作寿命：≥6年（根据要求可设计10年以上）
10.温度传感器：Pt1000
11.温度测量范围：（4~95）℃
12.温差测量范围：（3~60）K
13.温度分辨率：0.01℃
14.安装方式：水平或垂直
15.安装位置：进水或回水（出厂设置为进水）
16.防护等级：IP65（根据要求可实现IP68）
五、流量参数
|
公称直径（mm）
|
最小流量（m3/h）
|
公称流量（m3/h）
|
**流量（m3/h）
|
|
DN15
|
0.030
|
1.5
|
3.0
|
|
DN20
|
0.050
|
2.5
|
5.0
|
|
DN25
|
0.070
|
3.5
|
7.0
|
|
DN32
|
0.120
|
6
|
12
|
|
DN40
|
0.200
|
10
|
20
|
六、外形尺寸
|
口径
|
长度L
|
高度H
|
宽度B
|
连接螺纹d
|
连接螺纹D
|
|
DN15
|
130
|
110
|
85
|
R1/2
|
G3/4
|
|
DN20
|
130
|
110
|
90
|
R3/4
|
G1
|
|
DN25
|
160
|
110
|
90
|
R1
|
G1 1/4
|
|
DN32
|
230
|
130
|
104
|
R1 1/4
|
G1 1/2
|
|
DN40
|
200
|
140
|
104
|
R1 1/2
|
G2
|

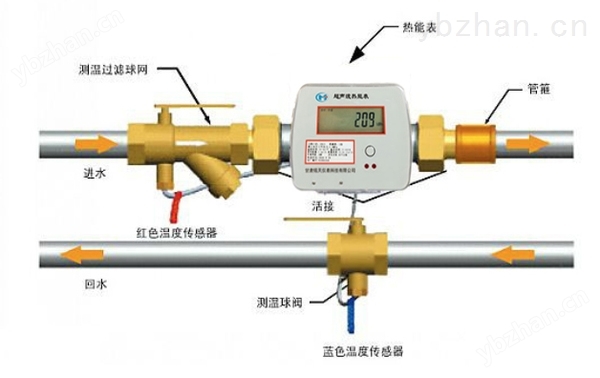

七、安装示意图
