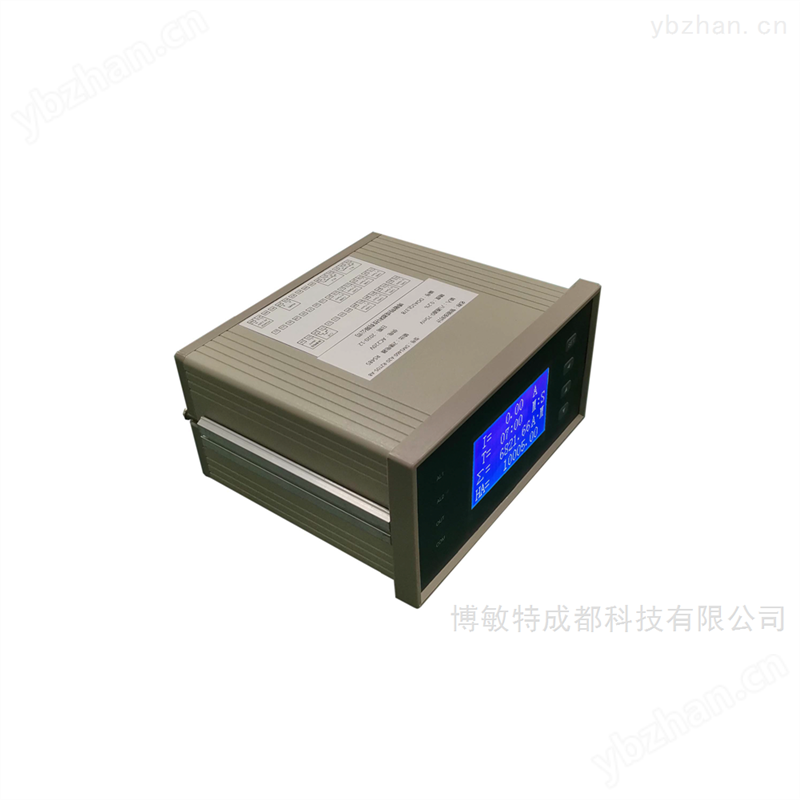

DM1460 智能液晶双通道安培小时计
一、
液晶双通道安培小时计 电能表
产品概述
智能电镀表/安时计/库仑计用来测量直流电流大小并进行累积监测，及时掌握电量消耗量，自动并按设定的容量控制继电器输出。仪表输入多通道电流信号，并对电流求和后累积。本装置采用微处理器进行采样计算，具有精度高、性能稳定、操作方便等特点。安培小时计用于直流电量计量，计量单位为“安培小时”，广泛应用于化工、电镀、蓄电池充放电等与电化学技术有关的工业生产管理上。
二、功能特点

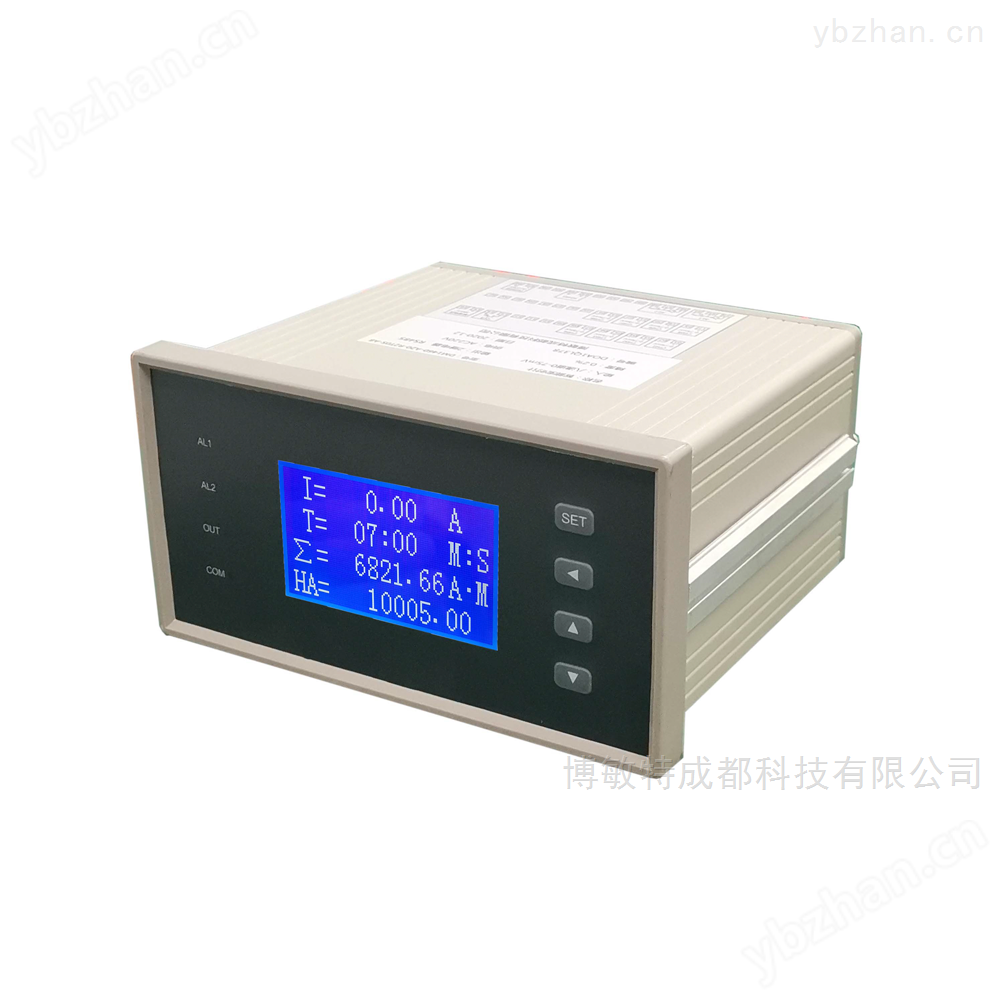

宽温液晶屏，中英文显示，多组画面显示数据信息。
多通道输入，每通道单独AD隔离采集。
按设定的周期累积输出继电器。
可以手动或自动清零。
隔离防雷RS485接口，标准MODBUS-RTU通讯协议。
三、 液晶双通道安培小时计 电能表主要技术指标
|
输入 |
通讯输出 |
|||
|
输入信号 |
DC0-5A或分流器0～75/100mV，隔离 |
接口 |
RS232/RS485 MODBUS-RTU、打印接口 |
|
|
精度 |
0.2%FS |
波特率 |
1.20～57.60Kbps |
|
|
速度 |
1秒/每通道 |
|
|
|
|
变送输出 |
电源 |
|||
|
精度 |
0.2%FS，12位数字DA |
电压 |
AC85～265V 50/60HZ或DC10-30V<4W |
|
|
电流输出 |
4～20、0～10、0～20mA(负载≤250Ω) |
其他参数 |
||
|
电压输出 |
1～5V、0～5V、0～10V (负载≥200KΩ) |
工作环境 |
温度-10～60℃ 湿度<85％RH |
|
|
继电器输出 |

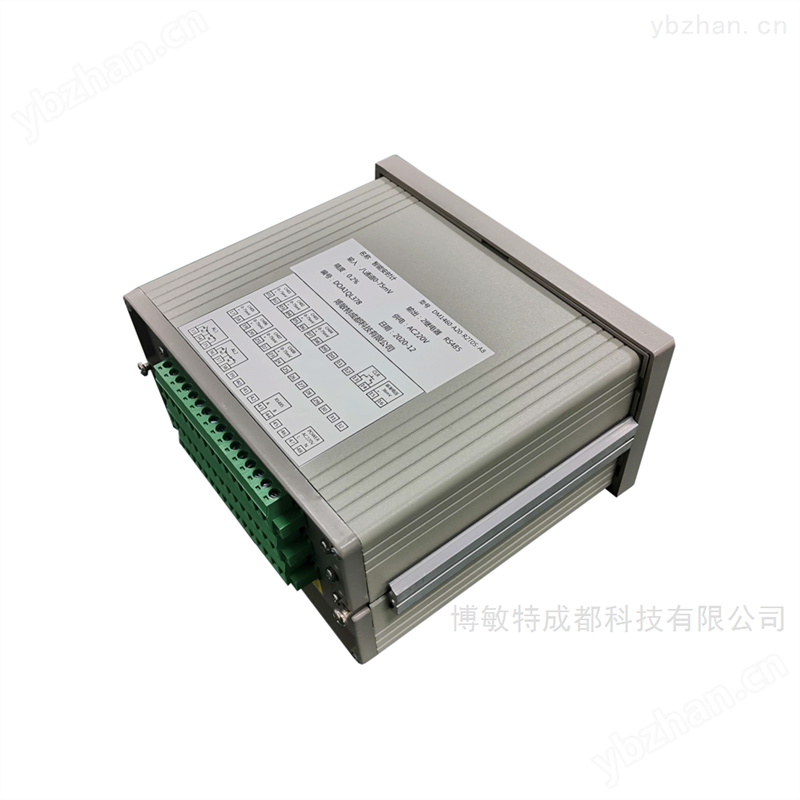

尺 寸 |
开孔柜装160×80×145mm 开孔152×76 IN35安装 145×90×73mm 长×宽×高 |
||
|
触点容量 |
AC220V/3A |
|
|
|

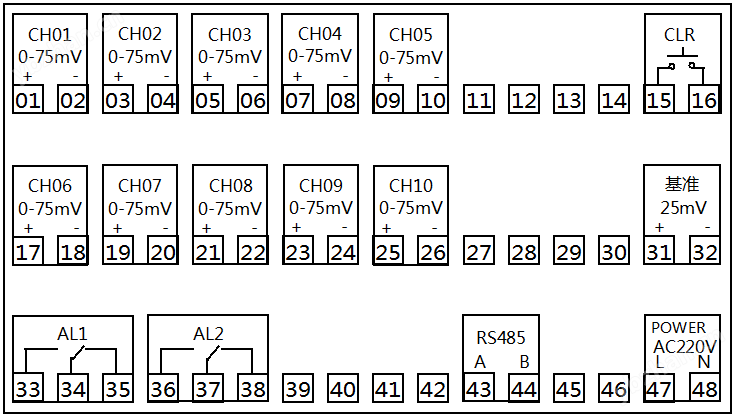

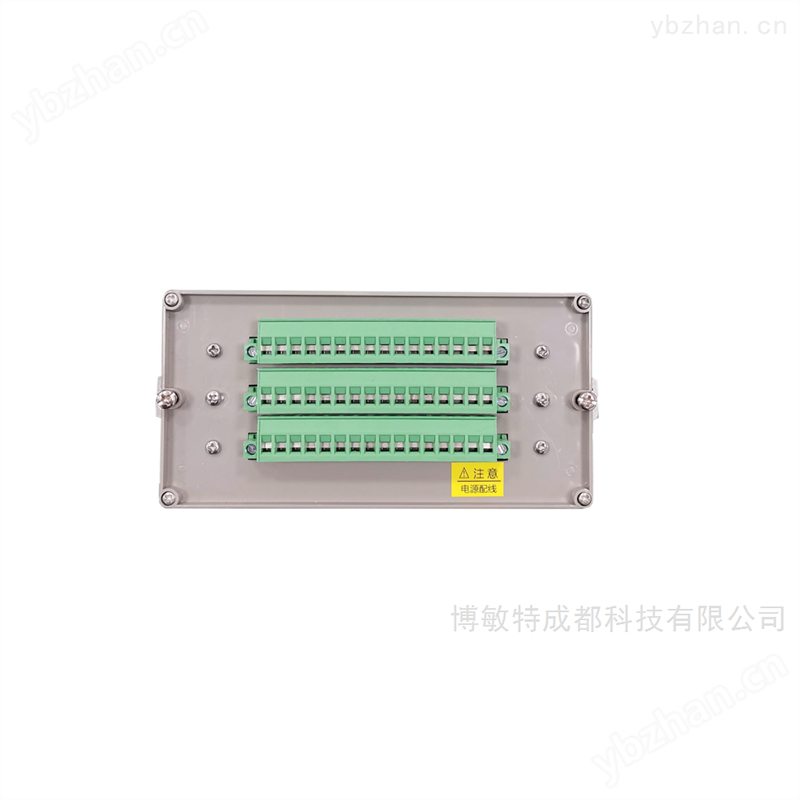

四、端子接线
其中端子1
5,16
为输出3
6mV
，可以作为输入信号测试调试用。
五、按键设置
（一）按键功能
|
按键 |
说 明 |
|
SET |
参数设定键，在设定状态时，用于存贮参数的新设定值并进入下一个设定参数。按住SET键不动约5秒退出设置状态。 |
|
◄ |
设定状态时，按该键移位设置对应的数值位，按住 ◄ 键不动约3秒返回上一级参数设置。 工作状态下按该键切换显示画面。 |
|
▲ |
设定值增加键，在设定状态时，用于增加数值。 |
|
▼ |
设定值减少键，在设定状态时，用于减少数值。 |

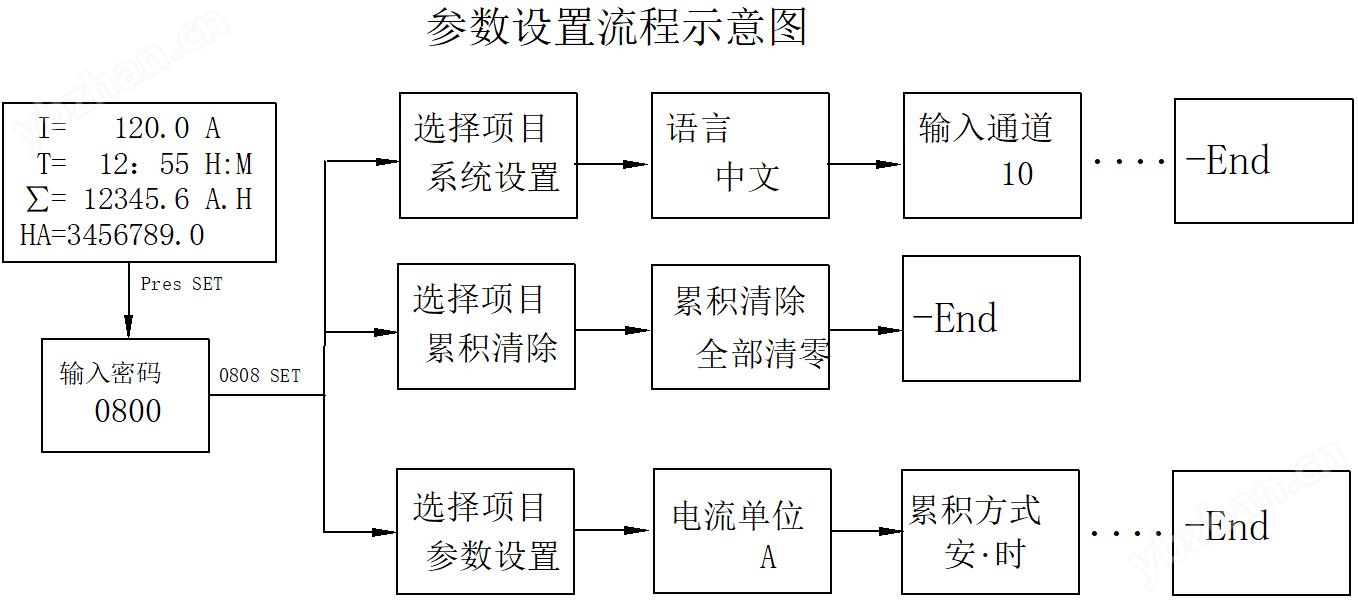

（二）参数设定
工作状态下，屏幕分多个画面显示常用有效数据信息，各通道实时测量值画面、总电流/工作时间/周期累积画面、总时间/总累积画面。在设定状态下，屏幕显示参数提示、对应的设定值。如果设定过程中约60秒钟无按键操作，则仪表自动返回运行。设置好一个参数后，再按SET键确认进入下一个参数设置状态。工作状态下，按下SET键进入设置状态。
