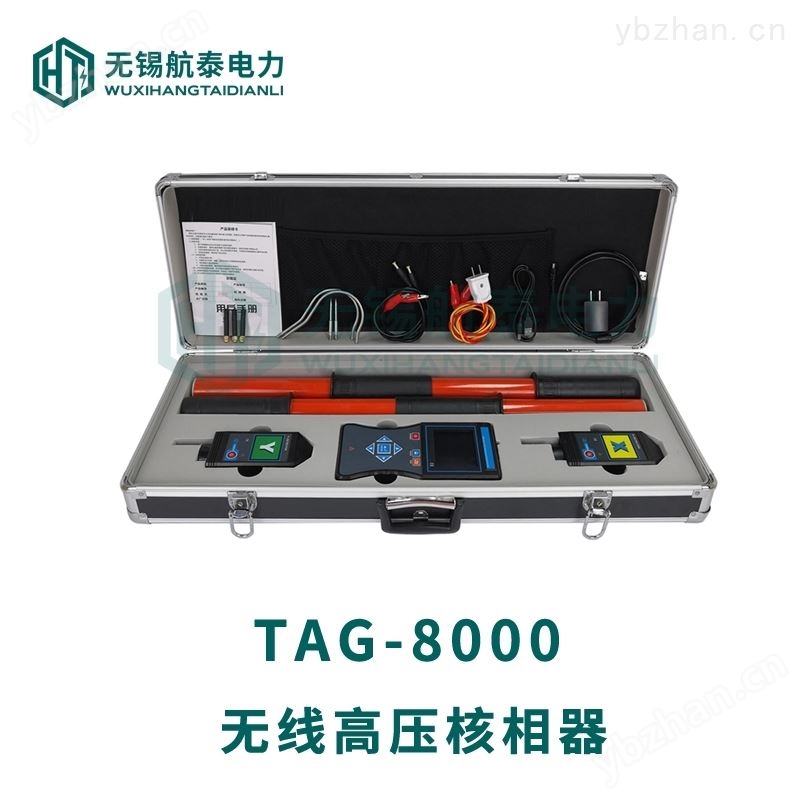

TAG-8000 无线高压核相仪 又名 全智能无线高压语音核相仪 、 无线高压核相器 ，简称 核相仪 或 核相器 ，由无线 接收器 、 XY 探测器 、 伸缩 绝缘杆 等组成。接收器采用 3.5 寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“ X 信号正常、 Y 信号正常、同相、异相”等语音提示 。 本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
TAG-8000 无线高压核相仪 技术参数
|
功 能 |
无线高低压语音核相、频率、相位、相序、验电测试 |
|
电 源 |
DC 3.7V 可充锂电池， USB 充电接口，连续工作约 10 小时 |
|
传输方式 |
315MHz 、 433MHz 无线传输 |
|
核相距离 |
约 1600m ，核相距离分近距离和远距离可切换，近距离约 150 米，远距离约 1600 米 ( 详见基本操作 ) |
|
显示模式 |
3.5 寸真彩液晶屏显示 |
|
量 程 |
核相电压等级： AC 200V ～ 22 0kV |
|
相位： 0.0 °～ 360.0 ° |
|
|
频率： 45Hz ～ 75Hz |
|
|
分 辨 率 |
0.1 °； 0.1Hz |
|
精 度 |
相位：≤±10 ° (23 ℃± 5 ℃， 80%RH 以下 ) |
|
频率：≤±2Hz (23 ℃± 5 ℃， 80%RH 以下 ) |
|
|
相别定性 |
同相 : － 30 °～ 30 °；异相 : 90 °～ 150 °和 210 °～ 270 ° |
|
语音功能 |
同相、异相、 X 信号正常、 Y 信号正常等语音功能 |
|
绝缘杆尺寸 |
拉伸后长约 5m ；收缩后长约 1m(5 节 ) |
|
数据存储 |
9999 组 |
|
核相方式 |
接触核相： 35kV 以下裸导线，或 110kV 以下有安全绝缘外皮的 导线直接接触 核相。 ( 带绝缘杆操作 ) |
|
非触核相： 35kV 以上裸导线，或 110kV 以上 线路采用非接触 核相。 ( 带绝缘杆操作 ) |
|
|
验电指示 |
探测器 “嘟 -- 嘟 -- 嘟”蜂鸣声 |
|
换 档 |
自动换档 |
|
采样速率 |
2 次 / 秒 |
|
仪表尺寸 |
探测器：长宽厚 145mm × 60mm × 48mm |
|
接收器：长宽厚 250mm × 100mm × 40mm |
|
|
背光控制 |
按 上下箭头 键调整背光亮度 |
|
感应强度控制 |
根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
|
数据保持 |
测试模式下按 HOLD 键保持数据，再按 HOLD 键取消保持 |
|
退出功能 |
按 ESC 键退出当前功能界面，返回上级目录 |
|
数据查阅 |
按 ENTER 进入数据查阅模式后，按 箭头 键翻阅所存数据 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“---- ”符号 |
|
自动关机 |
开机约 15 分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于 3.2V 时： 探测器：电源指示灯慢闪，提醒充电； 接收端：电池电压低符号显示，提醒充电 |
|
额定电流 |
探测器： 35mA max ；接收器： 300mA max |
|
仪表质量 |
探测器： 205g( 含电池 ) |
|
接收器： 395g( 含电池 ) |
|
|
绝缘杆： 1.45kg |
|
|
总质量： 9.8kg( 含仪表箱 ) |
|
|
工作温湿度 |
-10 ℃ ～ 40 ℃； 80%Rh 以下 |
|
存放温湿度 |
-10 ℃ ～ 60 ℃； 70%Rh 以下 |
|
干 扰 |
无特强电磁场；无 433MHz 、 315MHz 同频干扰 |
