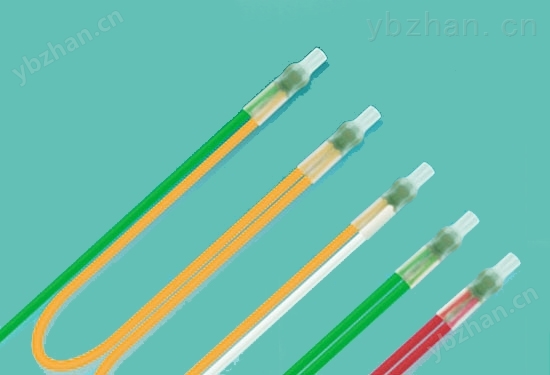

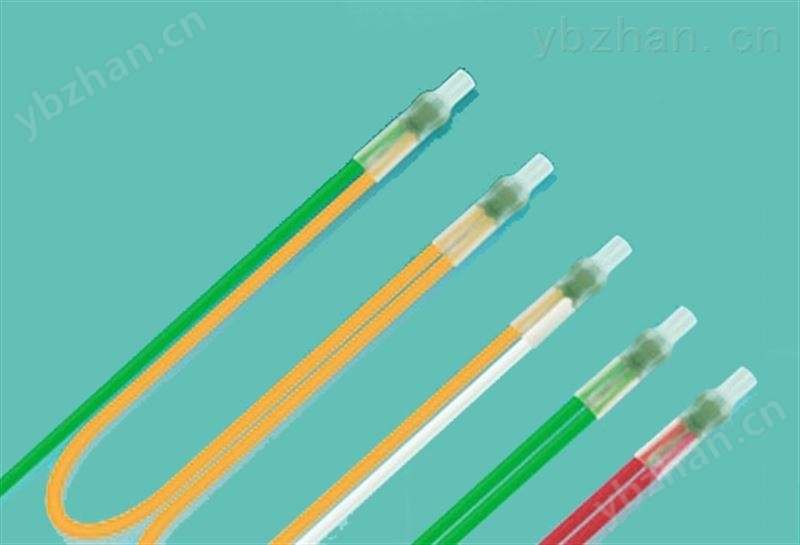

产品名称：MZ6系列PTC热敏电阻温控传感器
概述：
该产品执行DIN44081、DIN44082标准，体积小、灵敏度高、寿命长。用于超温保护的场合，可以单支或多只串联与电机保护器配合使用。传感器测温端安装在设备中需要测温的位置，引线接至电机保护器的信号输入端，当温度接近绝缘耐热等级温度时，输入电阻值达到电机保护器动作阀值，保护器断开电路实施保护。
技术数据：
控制温度范围为TK60℃～TK180℃。控制温度TK每间隔5℃设定一种规格。一至六芯都可生产。
表-1
外形尺寸：
PTC热敏电阻的阻温曲线图：
单芯MZ6型热敏电阻的阻温曲线在-20℃至Tk-20℃时，R≤250Ω；在Tk-5℃时，R≤550Ω；在Tk+5℃时，R≥1 330Ω 在Tk+15℃时，R≥4000Ω；以上测量电压为U≤2.5V DC
推荐按下表选用热敏电阻传感器（仅供参考）
控制温度对应的引线颜色：
订货示例：
安装说明：
将传感器固定在需要检测温度的部位，安装时不要用力敲打或挤压传感器的芯片，不要让引线承受拉力，引线接在电机接线盒内。必须与电机保护器配合使用，方可对电机超温实施控制。
三芯传感器的每个芯片分别安装在三相绕组的适当位置，每相绕组安装一芯。
A、B、C为三相电机的各相线圈
※将其热敏电阻嵌在线圈内，见以上图示。压紧绑扎后同线圈一同浸漆，烘干完成。
接线：
※将PTC热敏电阻的引出线接入电机接线盒内的接线柱上压紧。
※接线作业要由专业电工进行，以免造成触电或者使产品损坏。
※将引出线接入的接线柱上压牢
故障与措施：
