电源屏交流继电器 南铁信号品牌

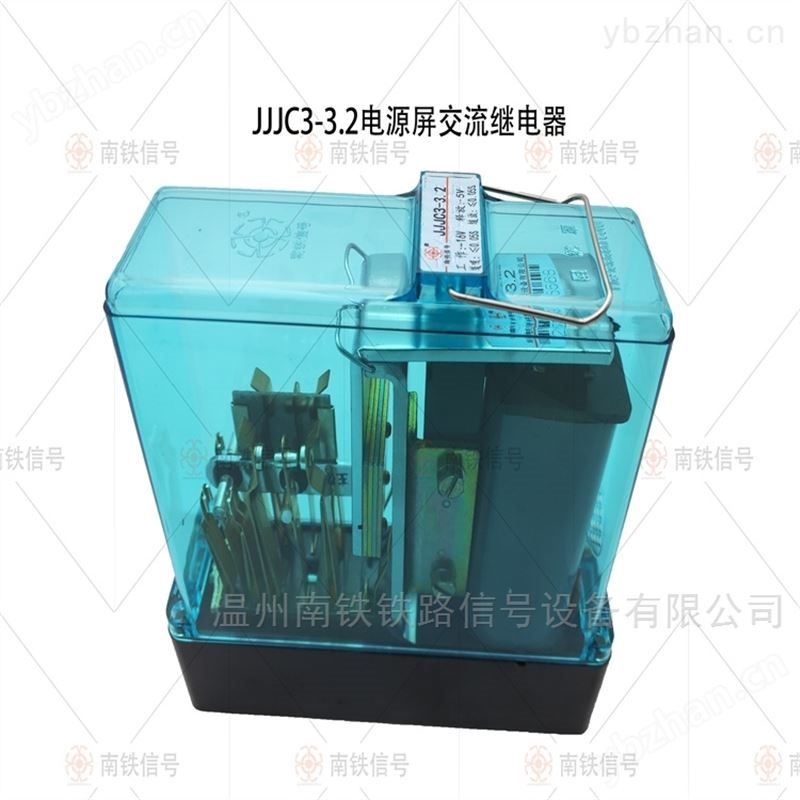

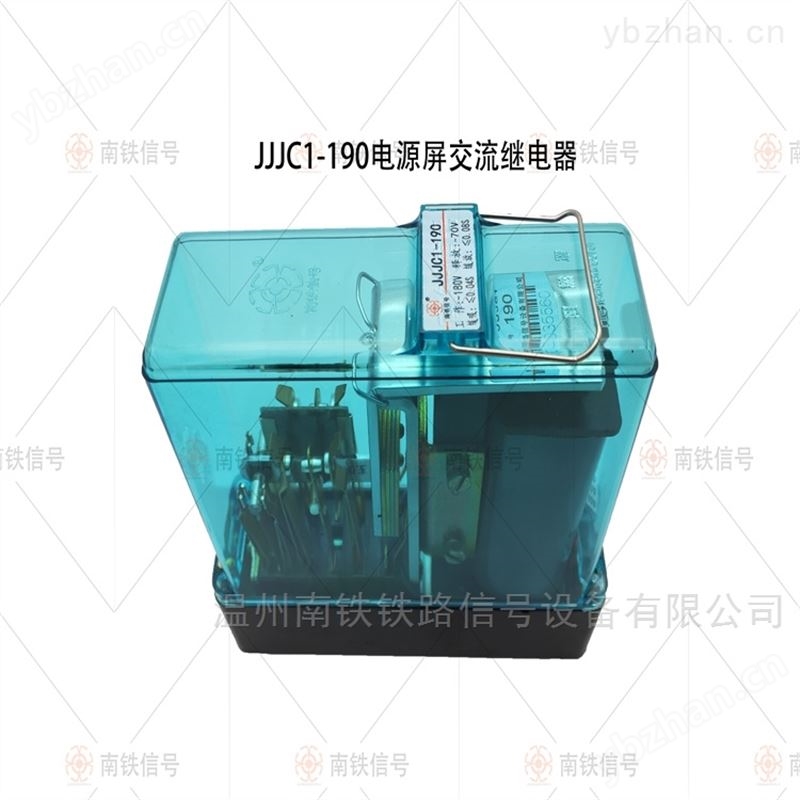

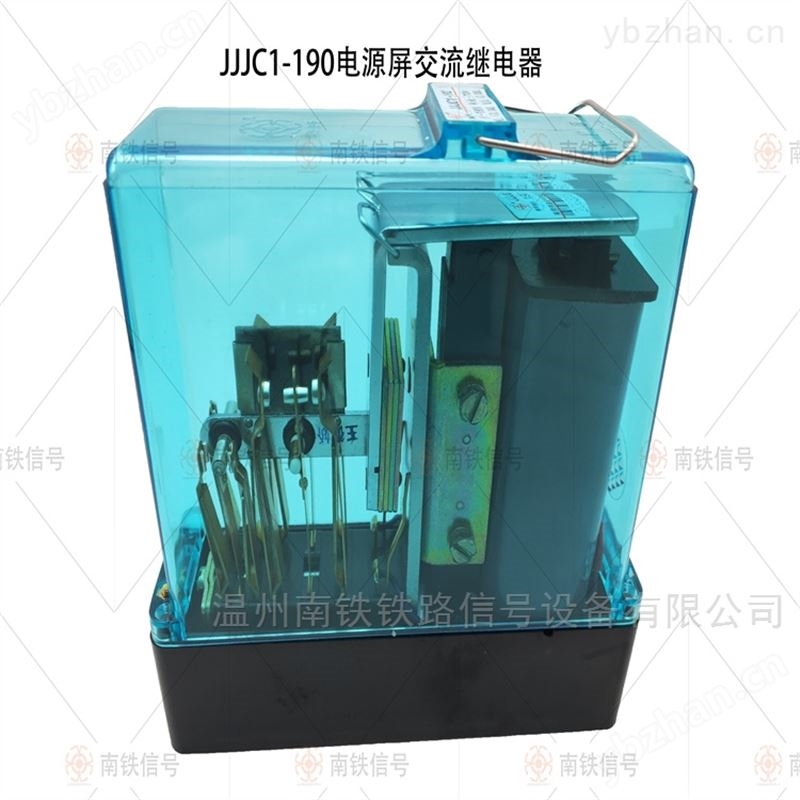

JJJC5-3.2 JJJC7-120 电源屏交流继电器 南铁信号品牌在电源屏内作升降压控制继电器、信号道岔轨道电源监督继电器和主用屏与备用屏转换继电
1. 继电器为交流 220 V 重弹力式加强接点电磁继电器。
2. 继电器磁系统为拍合式交流磁系统 , 由铁芯、线圈与衔铁组成。
3. 采用银 - 银氧化镉接点 , 具有较强的防粘连 , 接触电阻小等特点。
4. 接点系统由普通接点组成，有四组动合、动断转换普通接点和两组动合普通接点，普通接点的结构与无极继电器
周围无引起爆炸危险的有害气体 , 并应有良好的防尘措施。
环境温度 : -40C~ + 60°C ; 相对湿度 : 不大于 90%( 温度 +25°C) 气压 : 不低于 70kPa ( 相当于海拔高度 3000m 以下 ) ; 振动 : 振频不大于 15Hz , 振幅不大于 0.45mm ; 工作位置 : 水平 ; 周围无引起爆炸危险的有害气体 , 并应有良好的防尘措施。周围无引起爆炸危险的有害气体 , 并应有良好的防尘措施。
①线圈
线圈水平安装在铁芯上，分为前圈和后圈，之所以采用双线圈，主要是为了增强控制电路的适应性和灵活性，可根据电路需要单线圈控制、双线圈串联控制或双线圈并联控制。
线圈绕在线圈架上，线圈架由酚醛树脂压制而成。缓放型无极继电器为了增加缓放时间，采用铜质阻尼线圈架。线圈用高强度漆包线密排绕制，抽头焊有引线片，线圈与电源片的连接
②铁芯
铁芯由电工纯铁制成，其为软磁材料，具有较高的磁通密度和较小的剩磁，以利于继电器的工作。外层镀锌防护。铁芯如。它的尺寸大小，根据继电器的规格不同而有区别。缓放型继电器、灵敏继电器尺寸大些，以加大缓放时间或减小工作值。极靴在铁芯头部，用冷镦法加粗。在极靴正面，钻有两个圆孔，是为了组装和检修时，紧固和拆装铁芯用的。
继电器：165 mm×49 m×163 mm(长×宽×高)
插座：157 mm×48 mm×22 mm(长×宽×高)
Ø 产品安装方式：
继电器插座用螺栓安装在组合架（柜）上，将继电器水平插入插座,并用挂簧卡紧。
