小水电生态流量监测用的雷达流量计和闸位计

水电站下泄生态流量是指为满足维持河道的基本生态功能和群众生产、生活及其它用水需求，所需要水电站下泄的最小流量。

近年来，我国水电建设发展迅速，为促进地方经济和社会发展发挥了重要作用，但随之带来的生态问题也不容忽视。一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产、生活。为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施对不满足生态流量下泄要求的水电站责令整改或挂牌督办。“水电站下泄生态流量监测系统”是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥了重要作用。

（一）生态流量泄放设施，必须符合国家有关设计、施工、运行管理相关标准，建设、运营等不得对主体工程造成不利影响。应当按照“因地制宜、安全可靠、技术合理、经济适用”的原则，采取改造电站引水系统、泄洪闸门、溢洪道闸门、大坝放空设施、冲砂设施，增设专用生态泄水设施或生态机组等措施，确保小水电站稳定足额下泄生态流量。

（二）完善生态流量泄放设施，还可在下游受影响河段，因地制宜地采取河床清淤整治，或修建亲水性堤坝、生态跌坎、生态堰坝、过鱼设施等生态修复措施，改善拦河闸坝下游河湖水资源条件，恢复河流连通性，为水生生物营造栖息环境。

本文主要是介绍几种生态下泄流量监测手段。

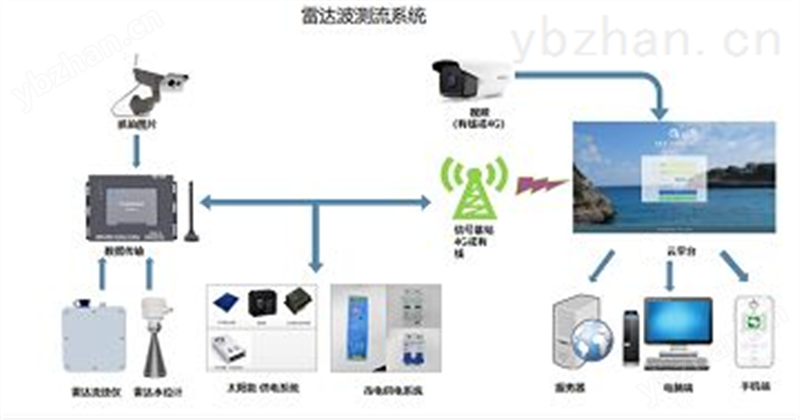

一、下泄口为河流监测环境应用的雷达流量计

技术参数：

雷达水位计-技术参数

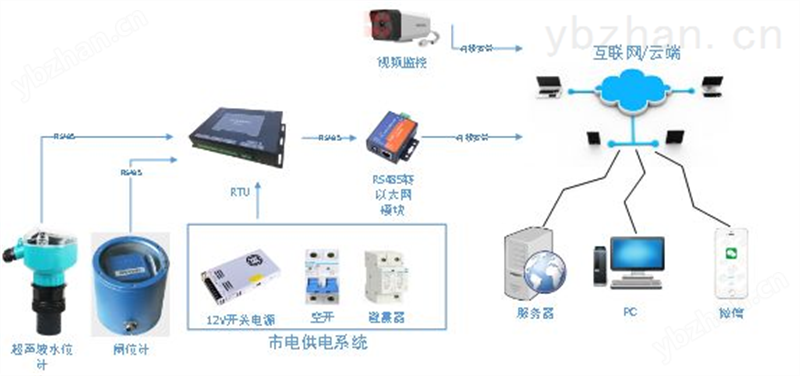

二、下泄口是闸门下泄、闸位水位换算

闸位计-技术参数

二、系统方案：

1、监测断面设置

对水电站下泄流量的监测，可在电站泄水口设立监测点，安装在线监测设备;也可在电站下游附近选择河道断面作为监测断面，安装在线监测设备，监测下泄流量。 对于河床式或坝后式水电站，监测断面应设置在发电厂房尾水下游; 对于引水式水电站，监测断面应分别设置在发电厂房尾水下游和水库大坝下游。

2、监测内容

水电站下泄生态流量监测以水情自动监测为主，主要监测参数为图像、流量、水位，还可以集成雨量监测、闸门监控等功能，为流域生态保护、水文水资源监测等提供服务。

3、监测设备

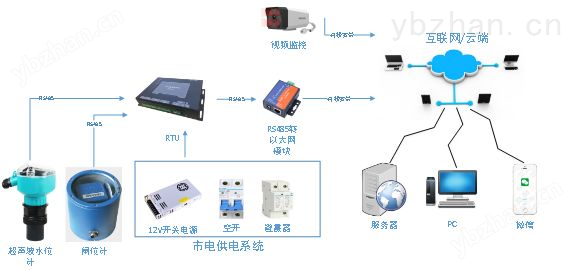

在线监测设备主要由遥测终端机、雷达流量计、雷达水位计、闸位计、工业照相机等组成，采取一杆式安装、太阳能或市电供电。

系统功能

• 实时监测各水电站下泄断面的水位、流量等数据。

• 定时或实时上传各水电站下泄断面的现场图像或视频(视通信方式)。

• 水位/流量过低、监测设备异常时自动报警。

• 通过矢量地图宏观展示测点分布位置、运行状态、报警状态。

• 监测数据、图像、视频自动存储，方便历史查询、事故追溯。

• 自动统计日、月、年等时段历史数据，通过报表、曲线图、柱状图等多种形式展现;支持数据/报表导出为Excel或直接打印输出。

• 远程管理在线监测设备:修改数据采集、上报频率或升级程序等。

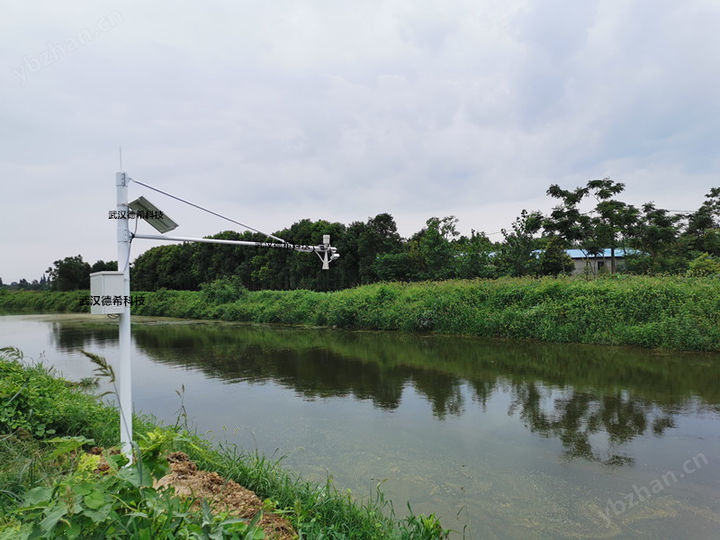

  雷达流量计现场案例：

•

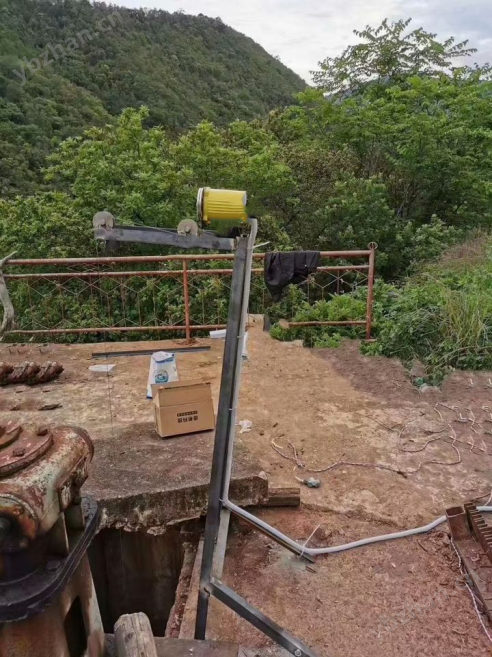

闸位计和雷达水位计安装案例：
