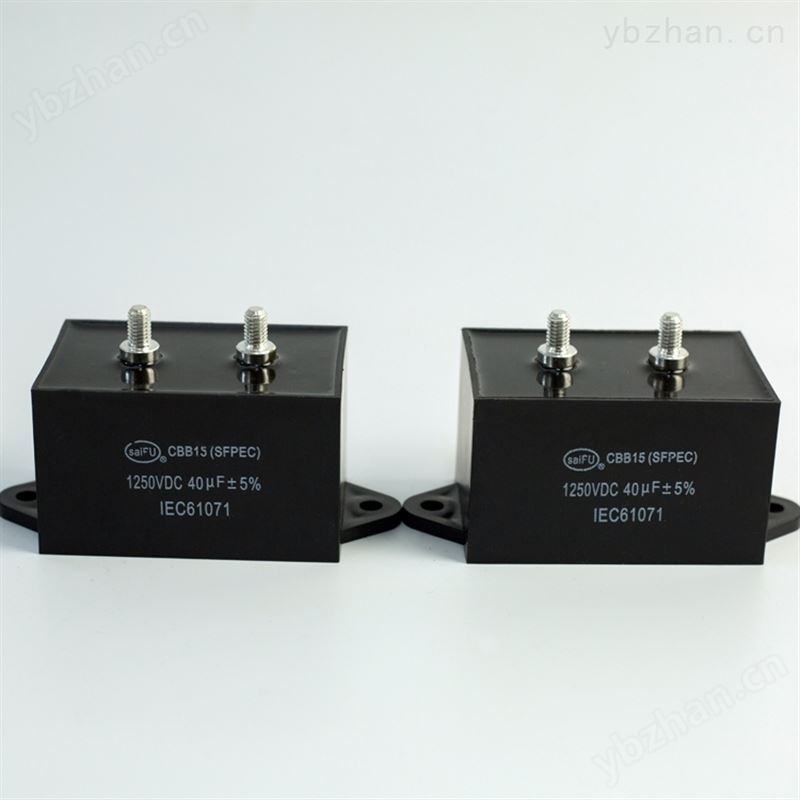

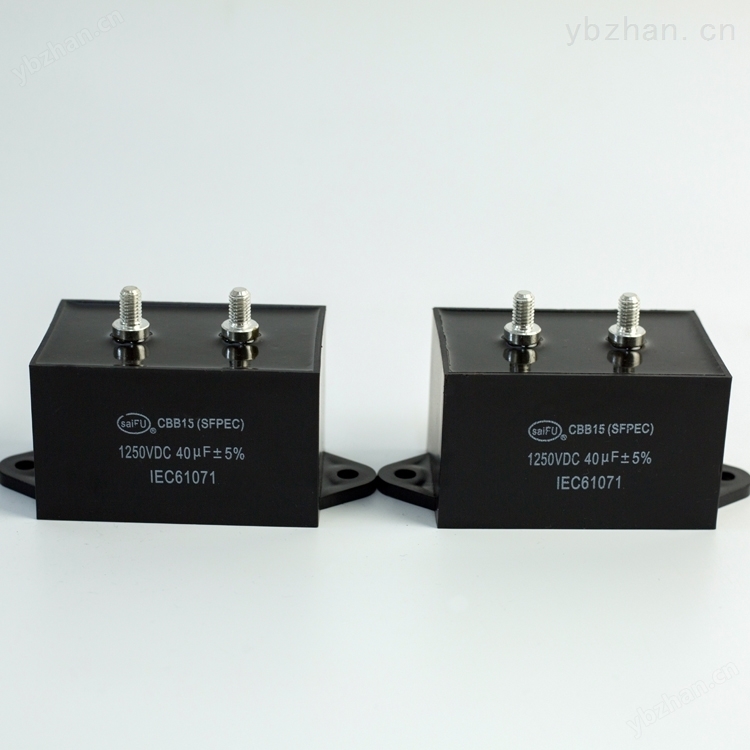

cbb15大电流焊机电容器
一、焊机电容器
1. 工艺
? 介质一边缘加厚金属化薄膜
? 壳体一阻燃ABS/PBT
? 内部一填充环氧树脂
? 引出一镀锡铜电极
2. 技术特点
? 低自感 /低损耗/低ESR
? 工作电流大及电流处理能力高
? 易安装、紧固
? 工作温度：-25 ℃ +75℃
? 存贮温度：-40℃+85℃
? 执行标准：IEC61071
3. CBB15规格尺寸
|
CBB15型号 SFPEC- |
额定电压 |
容量 （μF） |
额定电流 Max.(A) |
外壳尺寸 L*B*H(mm) |
|
|
DC （V） |
AC(V) |
||||
|
1200- 0.47 |
1200 |
350 |
0.47 |
5 |
44*34*36 |
|
1200- 1 |
1200 |
350 |
1 |
10 |
44*34*36 |
|
1200- 2 |
1200 |
350 |
2 |
18 |
50*44*50 |
|
1200- 3 |
1200 |
350 |
3 |
25 |
50*44*50 |
|
1250- 40 |
1250 |
400 |
40 |
10 |
74*46*49 |
|
1250-系列 |
1250 |
400 |
可达 500 |
|
不定 |
电力电容器适用于高频开关电源中滤波、吸收、隔直、谐振电路。用于EMI电 路，如高频逆变焊机、UPS、电动汽车等。在电力电子领域中，起到隔直、母线侧高次谐波滤除、IGBT吸收保护、阻尼、箝位等作用。
