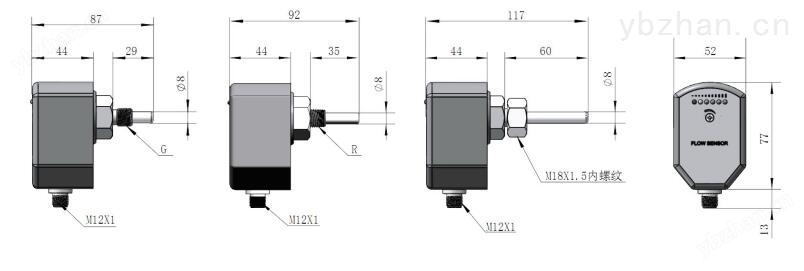

经典三级视频在线观看 气体流量开关尺寸图：
气体流量开关原理，结构 ：
热导式流量开关，基于热式原理在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。
技术参数：
设定范围： 1…150cm/s（水），3…300cm/s（油），20…2000cm/s（空气）
信号输出： PNP、NPN、继电器﹑1)常开+常闭（SPDT）
供电： 24V±20%DC2)
接通电源： 400mA（PNP或NPN型）1A48VAC/DC（继电器型）
空载电流： 80mA
流量指示： LED排（6个）
设定方式： 电位计设定
耐压范围： 100bar
介质温度变化：≤4℃/s
响应时间： 1…13s，典型值2s
初始化时间： 约8s
电气保护： 反相，短路，过载保护
防护等级： IP67
介质温度： -20…90℃
环境温度： -20…80℃
储存温度： -20…100℃
接线方式： M12接插件
材质： 探头：不锈钢 外壳：POM(工程塑料)
重复精度： ±2%
气体流量开关选型表：
|
螺纹 |
螺纹接口 |
供电 |
输出 |
探杆 |
插件 |
祥述 |
|
|
NK300B |
NK300 系列热导式流量开关（传感器） |
||||||
|
G 2 |
接口螺纹 G1/2 或G3/8 |
||||||
|
G4 |
接口螺纹 G1/4 或G3/4 |
||||||
|
N |
接口螺纹 内螺纹M18*1.5 |
||||||
|
H |
接口螺纹 外螺纹 |
||||||
|
D |
直流 24V ± 20% 供电 |
||||||
|
P |
PNP 输出 |
||||||
|
N |
NPN 输出 |
||||||
|
C |
继电器输出 |
||||||
|
W |
交流 230V 供电 |
||||||
|
R |
常开 + 常闭输出（ SPDT ） |
||||||
|
K |
探杆长度定制（K）(15mm—300mm) |
||||||
|
Q |
接插件式 |
||||||
|
T |
直接附线式 |
