1. 系统主要适用范围
1.1 满足 11 0kV /80MVA 变压器的感应耐压及局放试验 。
1.2 满足 110kVGIS 、开关、互感器 的 无局放 试验
2 . 系统的基本配置

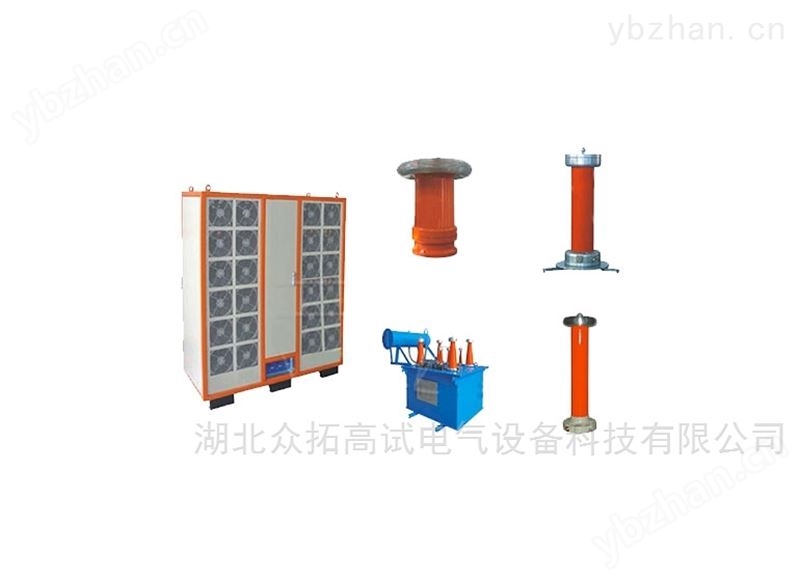

2.1. 主要部件设备一览表
序号 |
设备名称 |
型号及规格 |
单位 |
数量 |
备 注 |
1 |
无局放变频 电源 |
WJF-100 |
台 |
1 |
100kW , 30~300Hz ,≤ 10 pC , 输出:单相 0 ~ 350V |
2 |
无局放变压器 |
WJB-100/ 2× ± 10/35 |
台 |
1 |
容量 100 kV A ,输出: 2× ± 10/35kV ,低压: 2 × 300/ 350V ,≤ 10 pC |
3 |
无局放补偿电抗器 |
WJDKQ-140/35/4 |
台 |
4 |
电压: 35kV ,电流: 4A , 电感量: 14H , ≤ 10 pC , |
4 |
无局放电容分压器兼耦合电容器 |
WJF-100/ 3 00 |
台 |
1 |
电压: 100kV ,电容量: 3 00pF 局放 ≤ 10pC |
5 |
无局放 电抗器 |
WJ DK- 135/135 |
台 |
2 |
电压: 135 kV ,电流: 1 A , 电感量: 250 H , ≤ 10pC |
6 |
无局放 分压器 |
WJFRC - 270/1000 |
台 |
1 |
电压: 27 0kV ,电容量: 10 00pF , ≤ 10pC |
7 |
附件 |
|
套 |
1 |
详见附件表 |
2.2. 设备附件一览表
序号 |
名 称 |
型号及规格 |
单位 |
数量 |
备注 |
1. |
电源输入电缆 |
30mm 2 |
根 |
3 |
3 0m/ 根 |
2. |
变频电源输出电缆 |
50mm 2 |
根 |
2 |
10m/ 根 |
3. |
连接配线 |
|
套 |
1 |
|
3. 系统使用的环境条件
环境温度: -10 ℃ ~ +45 ℃
日温差:< 25 K
相对湿度: ≤ 90%
太阳辐射强度: 0.1W/c m ²
海拔高度: ≤ 1000m
使用地点: 户外 / 户内
无火灾及爆炸危险。
不含有腐蚀金属和绝缘的气体存在。
有一可靠接地点。
安装放置地点平坦 。
4 . 系统技术规范
4.1. 系统主要技术参数
1) 设备型号及名称: WJF-100kW 无局放感应耐压试验装置
2) 输入工作电源: 三相 380V ± 10% , 50Hz
3) 额定输出功率: 100kW
4) 额定输出电压: 单相 0 ~ 350V
5) 输出电压波形: 标准正弦波,波形畸变率≤ 1.0%
6) 额定输出频率: 30 ~ 300Hz
7) 频率分辨率:0.1Hz
8) 局放量: ≤ 10pC
9) 允许运行时间: 额定容量下允许运行时间 18 0min
10) 噪音水平: ≤ 65 dB
4.2. 成套设备规范
4.2.1 装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成,结构坚固、牢靠。外表面有防止金属氧化的涂层,涂层均匀美观。设备能在户外条件下正常工作,其外壳防护等级符合 IP66 的要求。
4.2.2 主要部件均有符合国标的不锈钢铭牌及端子标志。字样、符号清晰耐久,铭牌在设备正常运行时其安装位置明显可见。
4.2.3 具有大屏幕显示,可指示: 输出电压、输出电流、环境温度、出口风温、变频电源输出电压波形、日期时间、倒计时时间、故障信息显示; 等试验参数设置功能。
4 .2.7 保护功能完备,装置的保护功能如下:
1 )输入电压保护: 当输入电源欠压、不平衡或缺相,则控制箱内相应的保护电路动作,切断高压输出,并屏显上提示报警。
2 )过电压保护: 可任意整定,当成套装置的输出电压值达到保护整定值时,自动切断输出,并在屏幕上提示报警。
3 )短路(过流)保护: 当变频柜输出短路或输出电流达到保护整定值时,可自动切断输出,并在屏幕上提示报警。
4 )击穿闪络保护: 当高压侧发生放电或对地闪络时,可自动切断输出。
5 )零位保护: 必须零起升压,否则输出不会启动。
6 )掉电保护: 当输入电源突然断电时,系统利用电路中的剩余电量及时关闭输出信号,确保系统安全关闭。
7 )超温保护: 出入口风温实时显示在屏幕上,并根据环境温度的不同由单片机进行数据处理,如变频柜超温,将发出报警信息。
8 )冷却风机联动保护: 当风机因故障不能运转时,变频电源则不能启动或 自动切断 输出。同时具备风机电源相序自动识别功能,无需换相。
9 )输 出电压限制功能保护: 当设定高压电压,在试验中,当误操作升高电压或者有异常情况发生时,确保输出的电压不会超过设定的高压电压。
1 0 )缺相保护: 当输入电源缺相时,无法正常工作时,屏幕上显示缺相,同时关闭系统。
1 1 )过载保护: 当输出电流超过整定电流时,控制箱自动关闭变频电源的输出,此时有相应的提示。
5. 系统执行标准
GB7354 -2003 |
《局部放电测量》 |
DL/T846-2004 |
《高电压测试设备通用技术条件》 |
GB/T16927-1997 |
《高电压试验技术》 |
GB/T.311-1997 |
《高压输变电设备的绝缘与配合》 |
IEC1000 |
《电磁兼容性》 |
GB5027 |
《电力设备典型消防规程》 |
GB4109 |
《交流电压高于 1000V 的套管通用技术条件》 |
GB/T2423.8-1995 |
《电工电子产品基本环境试验规程》 |
GB4793-1984 |
《电子测量仪器安全要求》 |
GB2900 |
《电工名词术语》 |
GB4208 |
《外壳防护等级》 |
GB191 |
《包装贮运标志》 |
6 . 主要部件的技术规范及性能参数
6.1 无局放变频电源 WJF--100 1台
6 .1. 1 技术参数
1) 输入电源: 三相 380V ± 10% , 50Hz
2) 额定输出功率: 100kW
3) 额定输出电压: 单相 0 ~ 350V ,连续可调
4) 额定输出电流: 285.7A
5) 输出波形:标准正弦波
6) 波形畸变率: ≤ 1.0%
7) 输出电压不稳定度: ≤ 1.0%
8) 输出频率: 30 ~ 3 0 0 Hz
9) 冷却方式:强迫风冷
10) 频率调节分辨率: 0.1Hz
11) 输出频率不稳定度: ≤0.1%
12) 绝缘水平: 输入、输出端子对地 ≥ 2kV/AC/1min
13) 允许运行时间: 额定容量下允许运行时间≥ 18 0min
14) 噪音 水平: ≤ 6 5dB
15) 局部放电量: 额定电压和额定电流下 ≤ 10 pC
6.1.2 性能特点
1 ) 变频电源具有抗电场,在强电场干扰下,测量精度与控制保护满足要求。具
有良好的磁屏蔽,元件、引线均采用高导磁材料屏蔽,无空间辐射。
2 )具备完善的保护功能
输入电压保护、过电压保护、短路(过流)保护、击穿闪络保护、零位保护、功率曲线保护、掉电保护、超温保护、冷却风机联动保护、输出电压限制功能保护。
3 )变频电源采用高保真线性功率放大原理,不存在 IGBT 开关电路引起的高次谐波,保证*正弦波输出和极低的电子干扰信号,保证极低的局放量(≤ 10 pC )。
4 ) 变频电源配备专用引线和插头与其它设备进行连接及专用接地线组等。
9 )智能型屏显变频电源控制箱
① *隔离模式
变频电源柜与变频电源控制箱、高压分压器之间均采用光纤联接,因而实现控制单元与高压单元的*隔离!控制箱内部采用了多种电磁兼容屏蔽措施和多重保护,在试品闪络或设备放电瞬间,可确保控制箱本身不因放电而损坏,并可靠保障操作人员的人身安全。
本体、保护与控制、显示部分分开,本体、保护为一整体,控制、显示为另一整体。
控制、显示部分轻便小巧,易于携带。
② 智能控制箱
变频电源控制和高压测量一体化,可显示高压测压信息和变频电源工况信息,方便现场监控。具体操作控制功能如下:
a、 设有启动、停止和紧急分闸按钮;
b、 设有升压和降压粗、细调功能,调节速率可设定;
c、 设有频率粗、细调功能,调节速率可设定;
d、 设有散热风机方向自动选择功能;
e、 自动和手动试验选择(自动调谐,自动升压和降压等)。
f、 具有自动、手动试验模式 (可设定试验电压、试验时间,自动调谐,自动升压和降压
g、 具有试验时间设定功能,定时时间范围为 0 ~ 99 分钟,计时精度± 0.1 秒,时间段末提供声音提示试验人员。
显示内容包括: 输出电压、电流、频率,及输出波形;
6.2无局放激励变压器
型号:WJB-100 kVA / 2× ± 10/3 5 kV /3 0 0 V ; 3 5 0 V ; 1台
1) 低压绕组额定容量:100kVA
2) 低压绕组额定电压: 2×300/ 350V
3) 输入电流:285.7 A
4) 高压绕组额定容量:100kVA
5) 高压绕组为双绕组, 2× ± 10/35kV
6) 高压绕组额定电压、电流: ± 10kV/10A; ± 35kV/2.86A ;
7) 额定电压下局放量 ≤ 10 pC
6.4无局放补偿电抗器WJDKQ-140kVA/35kV 4台
1) 额定电压:35 kV
2) 额定电流:4 A
3) 额定容量:140 kVA
4) 电感量:14 H
5) 额定电压下局放量 ≤ 10 pC
6. 5无局放 电抗器 WJ DK- 135 kVA /135 kV 2 台
6) 额定电压: 135 kV
7) 额定电流: 1 A
8) 额定容量: 135 kVA
9) 电感量: 250 H
10) 运行时间: 15min
6) 局部放电量≤10pC.
6.5 、 无局放 电容分压器 兼耦合电容器 1 套
型号:FR- 3 00 / 100;
额定电压:100 kV ;
电 容 量: C1= 3 00 pF ;
工作频率:30~ 300Hz ;
系统测量误差:≤ 1.5 % ;
绝缘水平:110kV/1min;
介质损耗:≤ 0. 2 % ;
结 构: C1 为环氧筒外壳油纸绝缘结构电容器;
C2 选用温度系数、频率系数和 C1 相同的材料。
局部放电量:≤10 pC ;
6.6 无局放 电容 分压器 1 套
额定电压: 27 0 kV
工作频率:30~ 300Hz
总体电容量: C 1 = 10 00 pF ;系统测量误差:≤± 1. 5 % ( 50Hz 频率下计量)
介质损耗:≤ 0. 5 %
分压比: 30 0 0 : 1
6) 局部放电量:≤10 pC ;
