性能简介：
适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂、污水处理、食品饮料、生物制药等行业，特别是在
导电性物料、物质属性（状态、湿度、介电常数、密度等）经常改变、安全要求高
等工况下也能很好的使用，可用于
流动性好的固态物料、液态物料
的物位监控，在水泥仓、粉尘仓、灰仓、水池、油罐、发酵罐等物位监控中已经被大量使用。本产品可靠性好，免维护，灵敏度高，投运方便，无需标定
主要技术指标：
◆
叉体长度：100mm
～
1600mm
（必要时还可延长）；
◆
供电电压：DC24V
或
AC220V 50/60Hz
；
◆
叉体工作（介质）温度：
普通型：
-20
～
80
℃
中温型：-20
～
130
℃
高温型：-20
～
220
℃
◆
环境温度：-20
～
70
℃
；
◆
工作压力：≤2.5MPa
；
◆
介质密度：≥ 0.7g/cm3
（液体）、
>0.1g/ cm3
（固体）；
◆
输出方式：继电器开关量（双刀双掷DPDT
）（触点容量：
5A
，
220VAC
或
24VDC
，
5A
）
◆
功率消耗：1.5W
（
AC220V
供电）、
0.25W
（
DC24V
供电）；
◆
安装方式：螺纹连接、法兰连接（可用户订制）；
◆
电气接口：M20×1.5
；
3/4NPT
◆
外壳防护：IP65
；
◆
叉体材质：316不锈钢
◆
防爆标志：Exd
Ⅱ
CT4、Exia
Ⅱ
CT6。

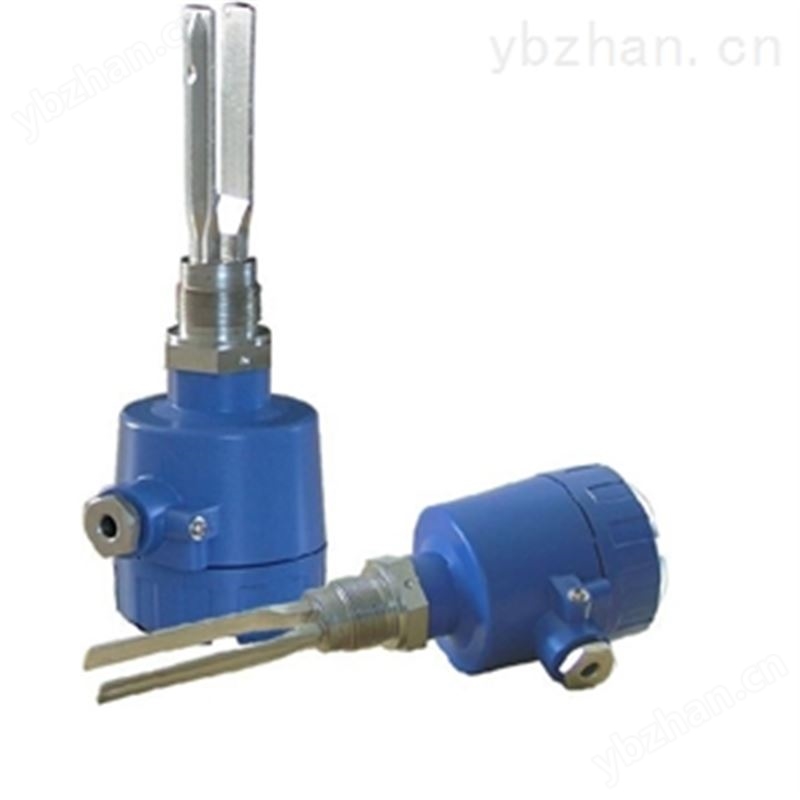

音叉式物位开关工作原理
音叉式物位开关是一种新型的物位开关。它是利用音叉振动的原理设计制作的。
它是在音叉式物位开关的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理，所以当桶槽内物料与桶周围向上堆积，触及感应棒底座〈后部〉或排料时，均不会产生错误讯号。
简单的说，音叉在压电晶体激励下产生机械振动，这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时，音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量。
音叉式物位开关适用范围及特点
音叉式物位开关是一种新型的物位开关。几乎适用于所有液体介质，同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件，机械磨损比较下，因此无需维护和调整，使用简单方便。
另外，该物位开关采用国外的新技术和芯片，具有使用寿命长、性能稳定、安全可靠等优点，以及适应性强（被测介质不同的电参数、密度对测量均不产生影响）、不需调校（无论测量何种介质都不需要现场调校）和免于维护等特点，广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
优点：
■通用性强：可应用于各种导电和非导电介质的测量，例如液体、粘稠物、颗粒、粉末
、飞灰。
■可抗粘附：采用的抗粘附电路，可以消除因物料粘附而产生的虚假信号。
■探头可拆：控制器与探头之间没有电缆连接，随时可以将控制器拆除更换维修，不影
响进出物料。
■耐高低温：适用于
-40
℃
至220
℃
的工作环境。
■输出形式：采用双刀双掷的继电器信号输出，同时有状态灯显示输出状态，并有
0
至
30
秒的延时功能。
