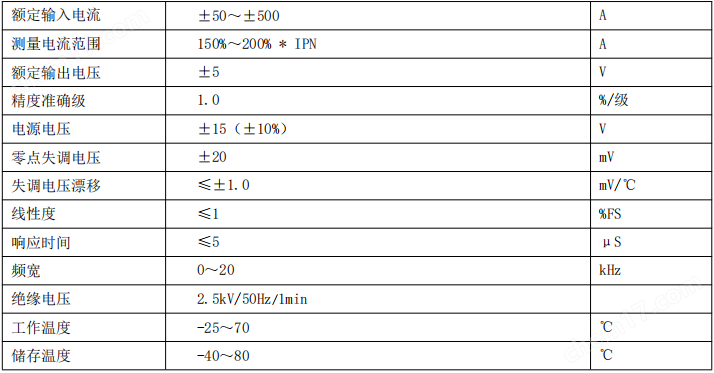

2.技术参数及尺寸

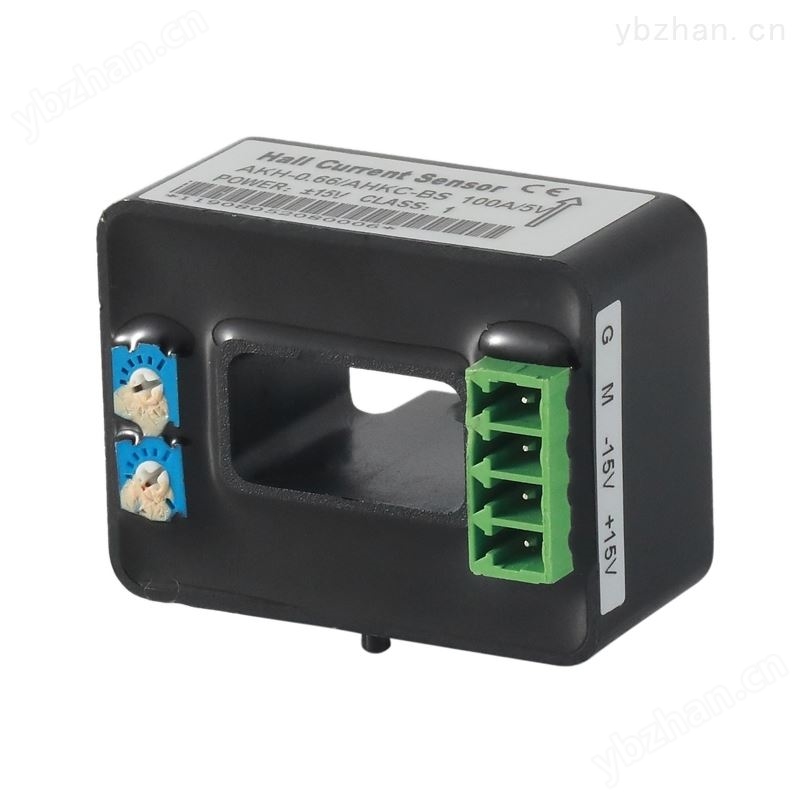

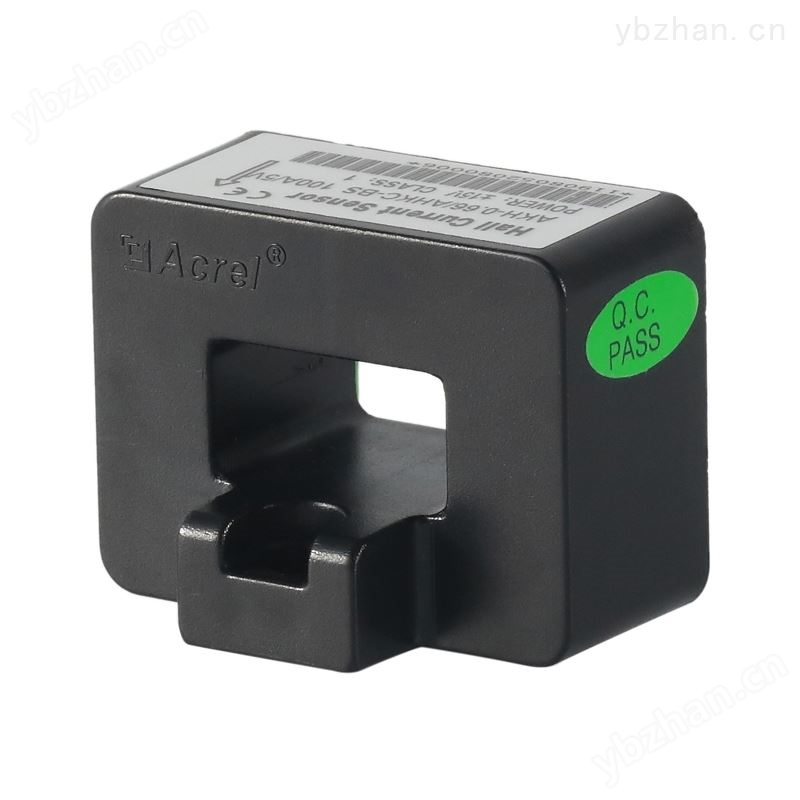

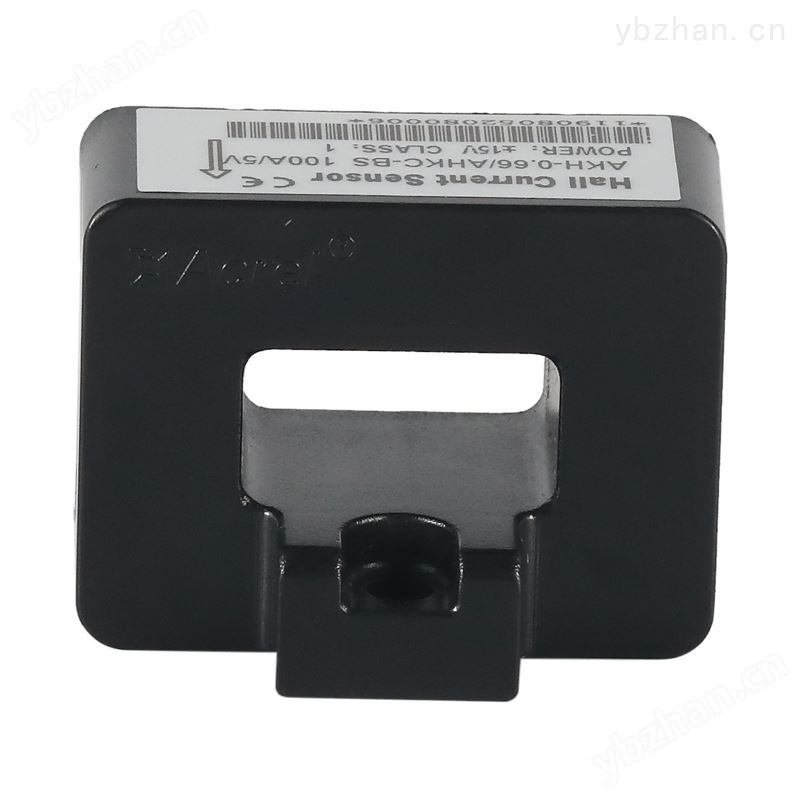

3.外形图

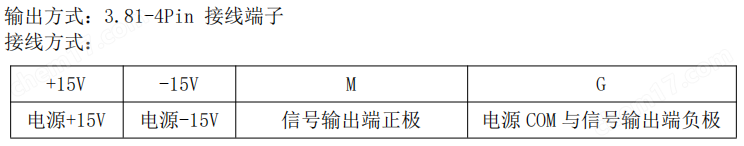

4.接线方式

注：具体接线按实物外壳上的端子编号为准。

5.注意事项

1、 安科瑞AHKC系列霍尔闭口式开环电流传感器 在使用时，为了得到较好的动态特性和灵敏度，注意原边线圈和副边 线圈之间的耦合，建议使用单根导线 且导线*填满霍尔传感器模块过线孔;

2、霍尔传感器在使用时，在额定输入电流值下才能得到测量精度，当被测电流远 低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过80℃;

3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%;

4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m);

5、不能调节零点、满度调节电位器;

6、辅助电源需要自行配置;

7、电源正负极不能接反。

6.订货范例

　　例1 AHKC-BS霍尔电流传感器

　　辅助电源：DC±15V

　　输入：200A

　　输出：5V

　　精度：1级
