外形尺寸：2600×400×2400mm
工作电压：220V 功率：550W
主要用途：模拟热水网站，进行多种水利工况模拟变化实验，了解热网水压图的变化情况。
主要配置：下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的12根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处

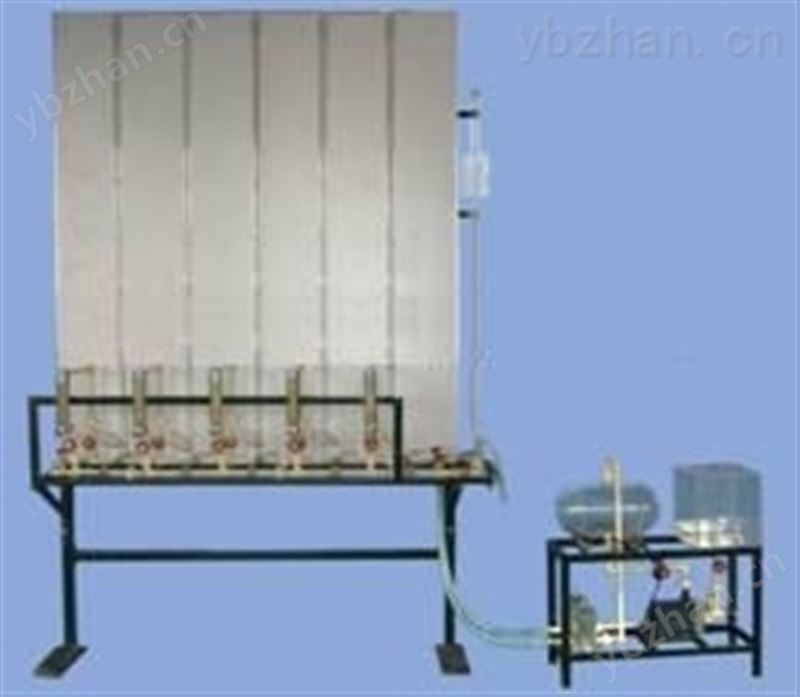

热网水力况实验台/热网水力工况实验台 型号：ZG-HA-003
本实验台是供热工程教学实验装置之一,由管道阀门,流量计,稳压罐,锅炉,水泵组成,模拟热水网络,可进行多种水力工况变化的实验,直观地了解热网水压图的变化情况.根据各种实验情况分别绘制水压图
技术参数：五个型号为LZB10，流量为16-160L/h的浮子流量计，代表五户用户。供水采用6850塑料泵Q=7000L/h, H=5m, N=200W。由锅炉、稳压罐、水箱等组成供水系统。大型测压板实测压差，画出不同流量下的水压图。参考尺寸：2.00×0.5×2.2m，
现在参数是
外形尺寸：2600×400×2400mm
工作电压：220V 功率：550W
主要用途：模拟热水网站，进行多种水利工况模拟变化实验，了解热网水压图的变化情况。
主要配置：下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的12根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。
