JXTYJ-20/21土压计使用说明
1 . 概述

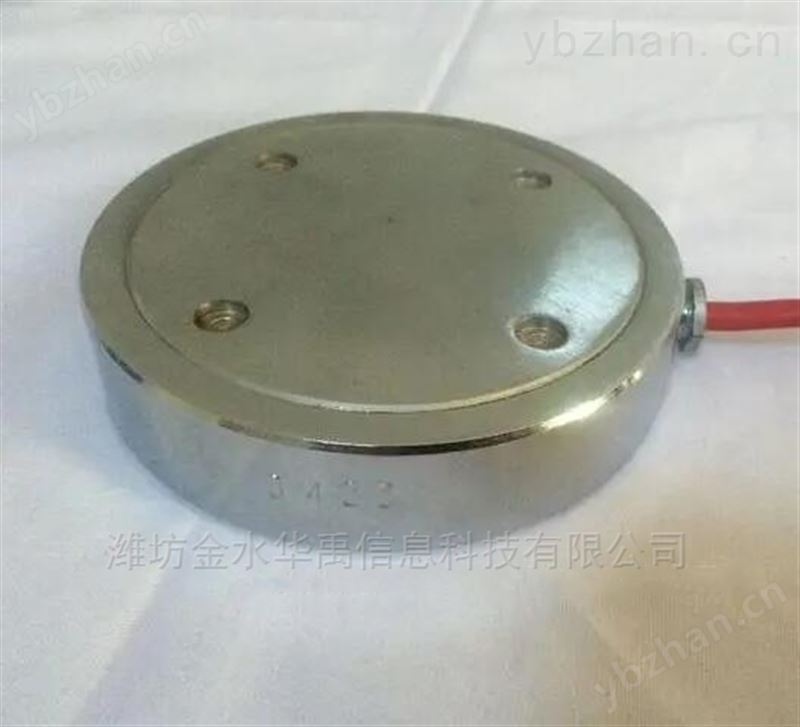

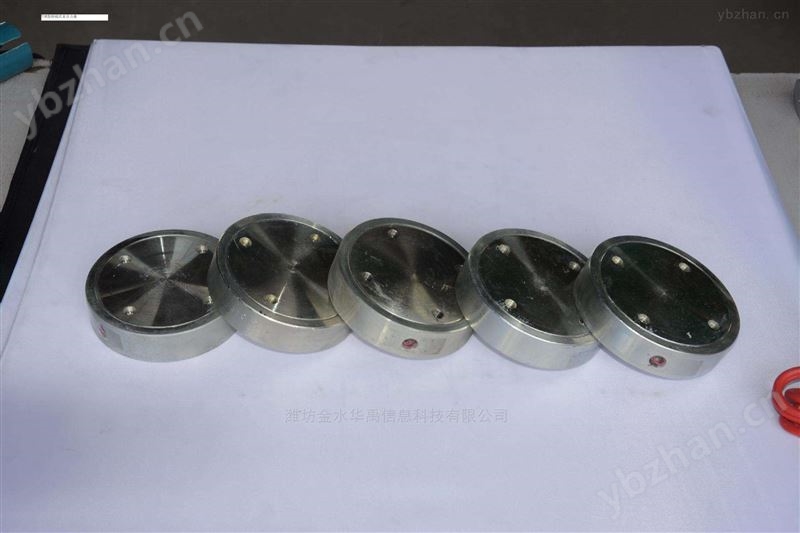

J X TYJ-20/21 型振弦式土压力计是我 公司 通过多年来的实践和用户需求研制的品种，是一种比较理想、安全可靠的振弦式土压力计。该产品的引出电缆经过二次密封，防水能力很強。广泛适用于长期测量土石坝、防波堤、护岸、码头岸壁、高层建筑、管道基础、桥墩、挡土墙、隧道、地铁、机场、公路、铁路、防渗墙结构等建筑基础所受土体的压应力，是了解土体对土中构筑物压应力变化量的有效监测设备。加装测温配件（另购）后，可同步测量埋设点的温度。
2 . 主要技术指标
|
型号 |
JXTYJ-20/21 |
|||||||||
|
规 格 |
1 |
2 |
4 |
6 |
8 |
10 |
16 |
25 |
40 |
60 |
|
测量 范 围 (MPa) |
0 ～ 0.1 |
0 ～ 0.2 |
0 ～ 0.4 |
0 ～ 0.6 |
0 ～ 0.8 |
0 ～ 1.0 |
0 ～ 1.6 |
0 ～ 2.5 |
0 ～ 4.0 |
0 ～ 6.0 |
|
分辨力 |
≤ 0.0 8% FS |
|||||||||
|
非直线度 |
≤ 1.5 % FS |
|||||||||
|
综合误差 |
≤ 2.0 % FS |
|||||||||
|
温度测量范围 |
-25 ～ +60 ℃ |
|||||||||
|
温度测量精度 |
± 0.5 ℃ |
|||||||||
振弦式土压力计测绘仪器，振弦式土压力计测绘仪器
3 . 验收与保管
3. 1 用户收到仪器后应尽快开箱验收，先检查仪器的数量、规格与装箱清单是否相符，如有不符，请及时与我公司联系。
3. 2 用 250V 兆欧表分别检查仪器常温绝缘电阻是否大于 50M Ω , 并用 60 9A 系列振弦频率读数仪测量仪器的频率值及温度值。一般情况，温度值应为当地气温值 , 误差± 0.5 ℃。频率值与出厂检验证书中给出的频率初始值应在± 20Hz 范围内，上述事项若有异常，请即时与我公司联系，以免担务您的使用。
3. 3 开箱后的仪器应保存在湿度小于 80% 的房间内，室内不能含有腐蚀性气体，存放环境须干燥、通风，搬运时应小心轻放 , 切忌剧烈振动。
4 . 埋设与安装

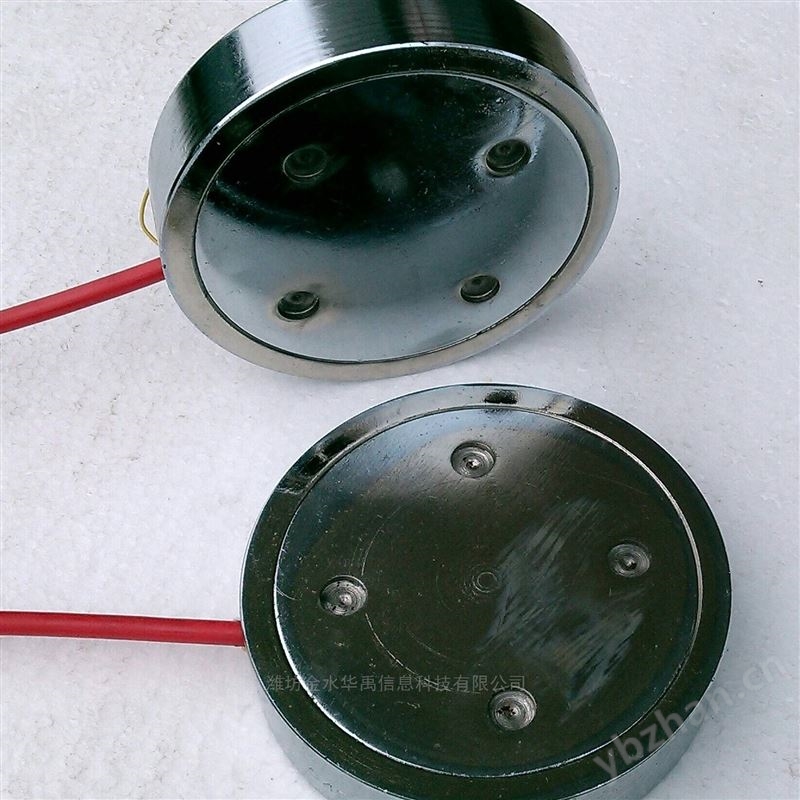

JXTYJ-20/21 型土压力计光面为受压面，用于监测土体对支护体界面土压力时，应注意土压力计的受压面须面对欲测量的土体，并设法让受力面与土体充分接触，在人体不宜到达处，必要时应加装不同的附件，如在深基坑的钢筋笼上气顶活塞等。安装时应填写考证表。
4.1 坑式埋设：在经过碾压夯实后的设计安装位置挖一个 30cm × 30cm 深约 10cm 的坑体，坑底整平，将土压力计放入坑中，电缆留约 30cm 盘在坑口，土中引出电缆须蛇型排列。回填与周围相同（去除石料）的土料，填筑时该部位用人工分层夯实，土压力计及其电缆上部压实的填土超过 1m 以上时，方可驶入重型辗压机械。
4.2 用于测试素混凝土应力时，应特别注意受压板的方向及与混凝土之间的充分接触，不能存在气泡和空隙，埋设时仪器周边的混凝土中应除去粒经大于 8cm 的石料，用人工捣实。
4.3 气顶法安装：气顶法安装的形式多用于基坑维护体外土压力测量，是利用气缸为顶出装置，利用气源为动力，钢筋笼就位后，将安装在钢筋笼上的土压力计顶入土体中，它比挂布法定位准确、到位。
5 . 测量及计算
JXTYJ-20/21 型振弦式土压力计可用我公司生产的 60 9A 系列振弦频率读数仪进行测量 , 方法请参照相应读数仪的使用说明书。测量完成后，应记录仪器编号、频率、温度等相关参数。
计算公式 :
P = K ( f i 2 － f 0 2 ) + b ( T i － T 0 )
式中：
P — 被测土压力值（ MPa ）。 K — 仪器标定系数（ MPa/Hz 2 ）。
f i — 土压力计实时频率（ Hz ）。 f 0 — 土压力计初始 ( 安装前 ) 频率（ Hz ）。
b — 土压力计的温度修正系数（ MPa/ ℃）。
T i — 土压力计的实时温度（℃）。 T 0 — 土压力计的初始温度（℃）。
6 . 注意事项
6. 1 严格要求在额定测量范围内工作。
6. 2 、 JXTYJ-20/21 型振弦式土压力计频率增加表示压力增大，反之压力减小。
6.3 、引出电缆可接长至 1000m ，每支仪器出厂时均预接 1 米长电缆。
6.4 、根据现场情况，需要接长电缆时，接头处的防水密封要求严格，用户可参照附录中的
要求自行接长。若有困难 , 出厂前本厂可提供电缆接长服务。
6.5 、本仪器未使用放置 12 个月以上时，使用前应重新标定，标定资料建议按 GB/T 13606-2007 中的相关要求进行计算。
附录 .
电缆的连接方法
1 、我公司使用电缆一般为两芯或四芯线，其颜色常为红、黑、兰、白，当传感器加接电缆时，其颜色应尽量相同。屏蔽线为抗干扰和避雷使用，切不可漏接，屏蔽层为铝箔时应连接与铝箔相通的裸线。
2 、在电缆接头处外层先套上 2 根长 150mm 直径 12mm 和长 200mm 直径 12mm 的热缩管，密封应采用热缩管内加热熔胶的方法。
3 、如附图 1 所示：将需接的芯线断口错开，先将欲连接的电缆芯线上套入长 45mm 、直径 3mm 的热缩管，芯线焊接后，滑动热缩管覆盖焊接部位。用 800W 塑料焊枪均匀加热热缩管，使管子紧缩在芯线上，逐根焊接、热缩。
4 、连接无误后，用电工塑料粘胶带将表面包平，並于原直径相似 ( 附图 2) 。
5 、将预先套在电缆外层的长 150mm 直径 12mm 的热缩管拉至接头部位，两头管内壁与电缆外层之间衬上一圈热熔胶片，先用打火机加热使胶片紧粘在电缆上，再用塑料焊枪由中间向两端渐进加热，让热缩管缩紧，*排出管内的空气，均匀烘化两端的热熔胶。
6 、然后再将预先套在电缆上面第 2 根长 200mm 直径 12mm 热缩管盖径第一层部位，在两头管内壁与电缆外层之间再次垫上一圈热溶胶片，然后按上述同样的方法，使热缩管紧缩在电缆外层上 ( 附图 3) 。这样包括电缆芯线共有 3 层密封，其中二层加了热熔胶，一般抗水压力可达 5 ～ 7MPa 。
