HC-211-24路开关量输入模块
V1.0
一、产品介绍
1.1、简介
HC-211模块可实现24路开关量输入监测。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。
1.2、功能特点
1.2.1.通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
1.2.2.带ESD保护电路的RS-485通信接口
1.2.3.宽工作电压DC10～30V，并具防接反保护功能
1.2.4.采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
1.2.5.24路开关量输入，可有源或无源空触点输入
1.2.6.带LED指示工作状态，便于现场安装调试
1.2.7.35mm标准DIN导轨安装，方便现场安装布线
1.3、技术参数
1.3.1开关量输入
1)24路，无源触点或电压型输入
2)逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；（211-1型为相反）
3)输入电平范围：0～30V，极限范围为－10～40V；
4)计数功能（可选配）：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS；当模块检测到各通道有1至0的跳变时计数值加1；每一路较大计数值4字节：FFFFFFFFH。
1.3.2通讯接口
1)接口类型：1路RS-485通讯接口
2)通讯规约：MODBUS-RTU标准规约
3)通讯地址：1～247可设置
4)数据格式：可软件设置，“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”
5)通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
1.3.3测量精度：±0.2%FS；
1.3.4隔离：不隔离，所有信号共GND；
1.3.5电源
1)DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；
1.3.6工作环境
1)工作温度：-20～+70℃；存放温度：-40～+85℃；
2)相对湿度：5～95%，无结露（在40℃下）；
3)海拔高度：0～3000米；
4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
1.3.7温度漂移：≤100ppm/℃；
1.3.8安装方式：35mm标准DIN导轨安装
1.3.9模块尺寸：118×107×59mm
二、应用

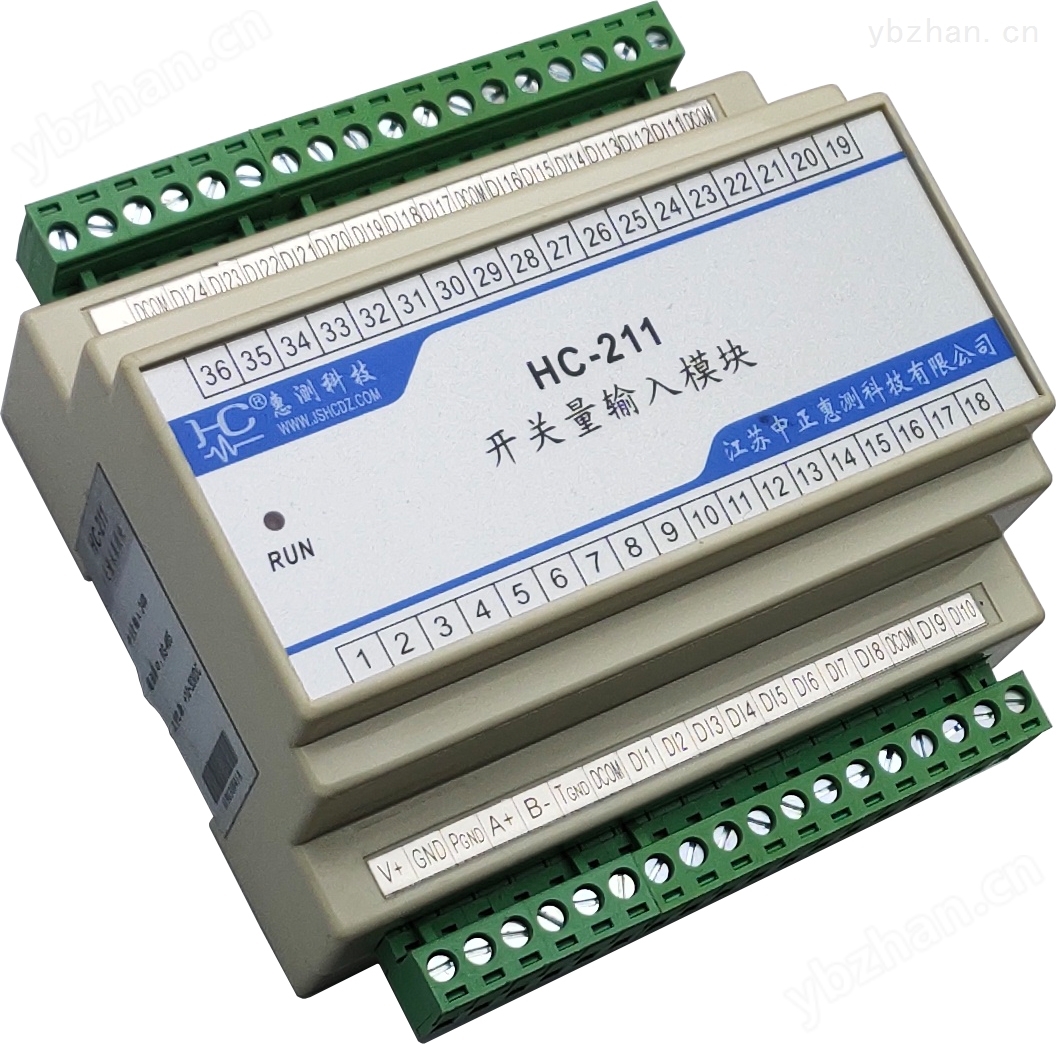

2.1、外形及安装
安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；
接线：
1) 将相应的连接端子插入模块；
2) 使用0.2～3.3mm²的电缆（3路电流的输入线应选用大于2mm²的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。
3) 将接线螺钉力矩紧至0.56～0.79N·m。
2.2、 端子定义
| Pin | Define | 说明 | Pin | Define | 说明 |
| 1 | V+ | 10~30V电源正 | 36 | NC | 保留 |
| 2 | GND | 电源地 | 35 | GND | 开关量公共端 |
| 3 | PGND | 保护地 | 34 | DI24 | 第24路开关量输入 |
| 4 | A+ | RS-485 DATA+ | 33 | DI23 | 第23路开关量输入 |
| 5 | B- | RS-485 DATA- | 32 | DI22 | 第22路开关量输入 |
| 6 | GND | 通讯地 | 31 | DI21 | 第21路开关量输入 |
| 7 | GND | 开关量公共端 | 30 | DI20 | 第20路开关量输入 |
| 8 | DI1 | 第1路开关量输入 | 29 | DI19 | 第19路开关量输入 |
| 9 | DI2 | 第2路开关量输入 | 28 | DI18 | 第18路开关量输入 |
| 10 | DI3 | 第3路开关量输入 | 27 | DI17 | 第17路开关量输入 |
| 11 | DI4 | 第4路开关量输入 | 26 | GND | 开关量公共端 |
| 12 | DI5 | 第5路开关量输入 | 25 | DI16 | 第16路开关量输入 |
| 13 | DI6 | 第6路开关量输入 | 24 | DI15 | 第15路开关量输入 |
| 14 | DI7 | 第7路开关量输入 | 23 | DI14 | 第14路开关量输入 |
| 15 | DI8 | 第8路开关量输入 | 22 | DI13 | 第13路开关量输入 |
| 16 | GND | 开关量公共端 | 21 | DI12 | 第12路开关量输入 |
| 17 | DI9 | 第9路开关量输入 | 20 | DI11 | 第11路开关量输入 |
| 18 | DI10 | 第10路开关量输入 | 19 | GND | 开关量公共端 |
