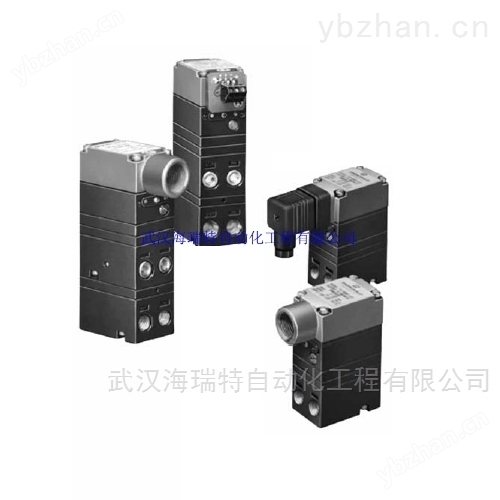

美国仙童电气转换器TD7800-413工作原理：
标准范围
T7800系列将直流输入信号转换为线性比例气动输出。它包括初级教育转换部分和气动继电器部分。压电陶瓷致动器位于主转换部分，起到挡板的作用。挡板和喷嘴起作用一起控制信号压力。
美国仙童电气转换器 TD7800-413 产品 特征 ：
•T7800系列传感器提供精密应用的最大通用性。
•现场可逆功能提供输出这与输入信号成反比。
•RFI/EMI保护消除了敏感性电磁和无线电干扰。
•内部电子反馈和可靠的状态控制压电驱动器提供输出压力的精确控制 ， 无论振动或位置如何。
•阻尼调整，实现调谐响应。
•分程操作允许一个公共信号源代码控制两个或多个函数。
•尺寸紧凑，适用于受限空间。
•各种安装配置允许大多数应用程序的安装灵活性。
•NEMA 4X， 4 型外壳和 IP65 ， 适用于室内和室外安装。
美国仙童电气转换器 TD7800-413 工作原理 ：
标准范围
T7800系列将直流输入信号转换为线性比例气动输出。它包括初级教育转换部分和气动继电器部分。压电陶瓷致动器位于主转换部分，起到挡板的作用。挡板和喷嘴起作用一起控制信号压力。设置输出压力的信号压力作用在气动继电器部分的上控制膜片上。下层气动继电器部分的控制膜片感应输出压力。
仙童 TD7800-413 技术参数：
输入范围 4-20 mA DC 、 0-10 VDC 、 1-9 VDC
供气压力 120-120 32-120 35-120
[1.5-8.0] [2.2-8.0] [2.4-8.0] (150-800) (220-800) (240-800)
最小跨度 5 10 10 [0.35] [0.7] [0.7] (35) (70) (70)
频率响应 —— 根据 ISA S26 ，频率为 5 Hz 时为 3 db 。 4.3.1 负载配置 A 。
精度（ ISA S51.1 ）保证 0.25% 满量程
0.15%满量程典型值
滞后（ ISA S51.1 ） 0.1% 满标度
死区 0.02% 满量程
重复性（ ISA S51.1 ） 0.1% 满量程
位置效应没有可测量的效应
在以下条件下，振动效应小于跨度的 +1% ： 0.8 英寸时为 5-15 赫兹恒定位移 15-500 赫兹 @10 微秒。
反向极性保护正常电源电流（ 4-20 mA ）反向或误用高达 60 毫安。
每个 SAMA 在 30 v/m 三级频带 ABC （ 20-1000 mHz ）条件下， RFI/EMI 效应小于跨度的 0.5%
TD7800-413 安装
有关安装说明，请参阅型号 T7800 标准量程电 - 气转换器安装、操作和维护说明 IS-50T7800S 和型号 T 7800 扩展量程电 - 气转换器安装、操作和维护说明 IS-50T7800E 。
可选歧管可用于安装 3 、 5 、 10 或 15 个传感器。
可选机架套件可用于在标准 19 英寸机架中安装 10 个传感器。有关更多信息，请参阅产品歧管和机架套件 CS-4000MRKT 。
