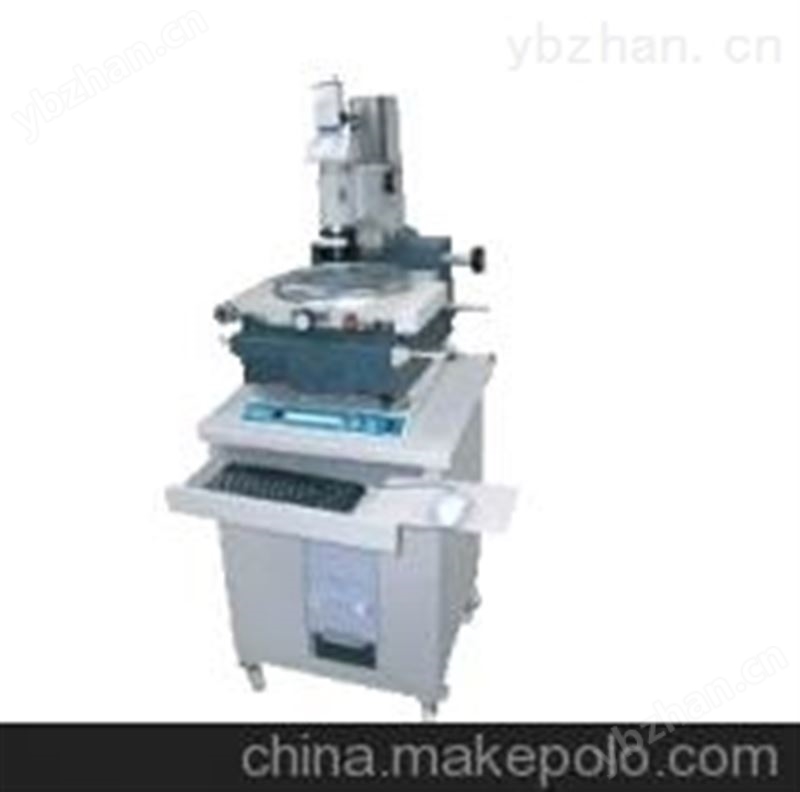

产品特点
采用光电数显技术，以精密光栅尺作为XY轴测量元件，测量长度数字显示，读数直观，检测方便；
采用数码图像技术,自动识别轮廓边界，减少人为误差，提高操作效率；
配有功能强大的影像软件，完成复杂的测量工作，数据能与CAD通讯；
主显微镜可左右偏摆，适用于螺旋状零件的测量；
透射、反射照明均采用LED发光管照明，发热量低，寿命长；
具有快速移动和微动装置，并可迅速切换；
带有顶针架、V型支架、光学定位器等多种附件，使用范围广。
产品用途
其典型测量对象有：
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状；
测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程、齿形和牙型角；
测量钻模或孔板上孔的位置度，键槽的对称度等形位误差。
技术参数
工作台
坐标测量行程（mm）：X坐标：150 Y坐标：75
X、Y坐标测量分辨率：0.001mm
坐标准确度：(2+L/50)um，式中L为被测长度，单位：mm
圆工作台直径（mm）：Φ190（玻璃） Φ280（金属）
圆工作台角度分划范围：0°～360°
圆工作台测角分划值：3′
显微镜立柱
倾斜范围：±12°
倾斜角度分划值：30′
光学定位器
最小探测孔径：Φ5mm
探测深度：15mm
测量力：0.1N
顶针架
夹持直径：Φ70mm
夹持长度：190mm
物镜：
|
物镜放大倍数 |
总放大倍数 |
物方工作距离 |
图像放大倍率 |
|
1× |
10× |
82mm |
40× |
|
3× |
10× |
70mm |
120× |
|
5× |
10× |
49mm |
200× |
| 屏幕图像范围（mm） | 屏幕图像范围（mm） |
| 1/2″≈5.2×4.1 | 1/3″=4.1×3.1 |
| 1/2″≈1.7×1.4 | 1/3″=1.4×1.0 |
| 1/2″≈1.0×0.8 | 1/3″=0.8×0.6 |
仪器承受工件重量：20kg
仪器主机外形尺寸（mm）：720×460×600
仪器重量：100kg
软件功能:
采集工具：
采集坐标点、线、圆、圆弧、两点计算间距及中点、两圆计算圆心、两直线计算夹角。
采点方式：
框选自动采点，拉框自动采集直线、圆、圆弧，人工瞄准采点，十线中心自动识别采点，十字线旋转采点。
构造功能：
两直线构造中线、两点构造直线、三点构造圆和圆弧等。
组合功能：
计算螺纹中经、半角、螺距，两点计算点间距和中点坐标，点和线计算点到直线距，两圆计算交点坐标，两直线计夹角等。
形位公差：
直线度、圆度、弧度、同轴度、对称度、平行度、螺纹参数。
坐标变换：
直角坐标系、极坐标系、坐标平移和摆正。
