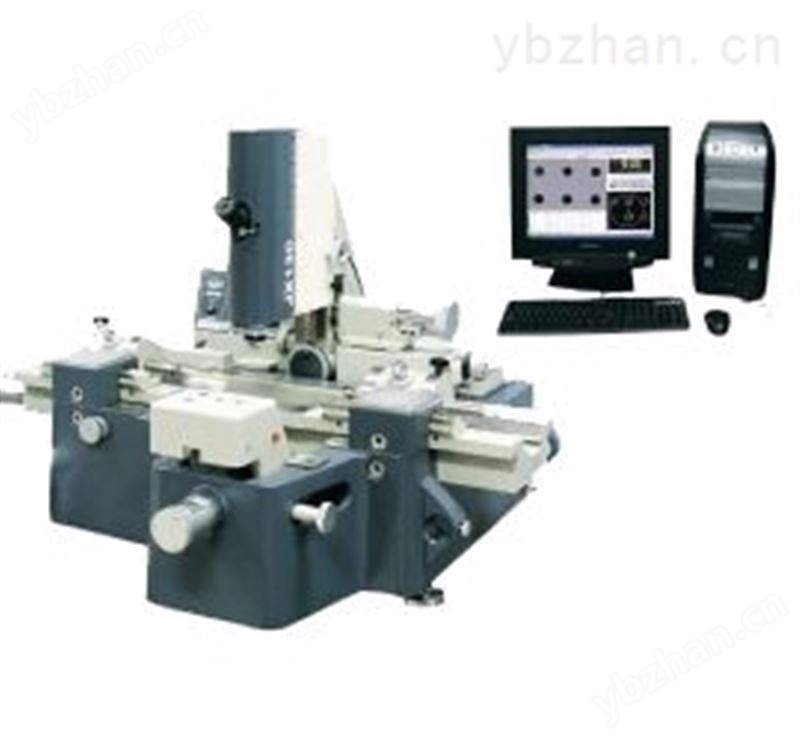

产品特点
采用进口精密光栅系统作为测量元件，具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点；
带有功能强大的图像处理软件，可以完成复杂的测量工作，软件数据能与CAD通讯，完成测绘工作；
采用半导体激光器作为指向器，用于快速确定测量部位，提高了定位图像的效率；
软件采用数码图像技术，自动识别轮廓边界，减少人为误差，提高操作效率；
保留目镜光学系统作为辅助观察口，并能快速切换；
带有数显分度台和测高装置，角度和高度全部数显化，直观、方便；
照明装置全采用LED冷光源，发热量低、使用寿命长；
主显微镜可左右偏摆，适用于螺旋状零件测量；
产品用途
仪器能精确的测量各种工件的尺寸、角度、形状和位置，以及螺纹的各参数。适用于机械制造业、精密工具、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所。
其典型测量对象有：
测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等；测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状；
测量各种刀具、模具、量具的几何参数；
测量螺纹塞规，丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程、齿形和牙型角；
测量印刷电路板上的线长宽度、距离和元件焊装孔的尺寸和位置；
测量各种零件的二维形位公差。
技术参数
工作台
测量行程（mm）
X坐标：200 Y坐标：100
X、Y坐标测量分辨率：0.0002mm
X、Y坐标准确度：(1+L/100)μm，式中L为被测长度，单位为mm
方工作台尺寸（mm）：260×270
方工作台承放工件高度（mm）：140
显微镜立柱
角度倾斜范围：±12° 角度倾斜分度值：30′
物镜
|
物镜放大率 |
工作距离（mm） |
视场范围（mm） |
|
1× |
82 |
6.0×4.0 |
|
3× |
70 |
2.0×1.5 |
|
5× |
49 |
1.2×0.9 |
| 屏幕图像范围（mm） | 屏幕图像范围（mm） |
| 1/2″≈5.2×4.1 | 1/3″=4.1×3.1 |
| 1/2″≈1.7×1.4 | 1/3″=1.4×1.0 |
| 1/2″≈1.0×0.8 | 1/3″=0.8×0.6 |
顶针架
顶针架夹持直径：φ100 mm
顶针架夹持长度：700mm
高顶针架
高顶针架夹持直径：φ250 mm
高顶针架夹持长度： 200mm
数显分度头
角度测量范围：0°～360°
角度测量分辨率：5″
角度测量准确度：30″
CCD 摄像头
1/3英寸彩色(或黑白)CCD
像素数：795×596
光学定位器
最小探测孔径: φ5mm
探测深度：15mm 测量力：0.1N
定位稳定性: 0.001mm
测头直径的检定极限误差：0.0005mm
仪器承重 ：40kg
仪器主机外形尺寸（mm） ：长×宽×高=1300×1250×800
仪器主机重量 ：450kg
环境要求
室温20℃±1℃，相对湿度小于60%
图像处理软件功能
采集工具：
采集坐标点、线、圆、圆弧、两点计算间距及中点、两圆计算圆心、两直线计算夹角。
采点方式：
框选自动采点，拉框自动采集直线、圆、圆弧，人工瞄准采点，十线中心自动识别采点，十字线旋转采点。
构造功能：
两直线构造中线、两点构造直线、三点构造圆和圆弧。
组合功能：
计算螺纹中经、半角、螺距，两点计算点间距和中点坐标，点和线计算点到直线距，两圆计算交点坐标，两直线计夹角等。
形位公差：
直线度、圆度、弧度、同轴度、对称度、平行度。
坐标变换：
直角坐标系、极坐标系、坐标平移和摆正。
