探杆式光纤光栅位移传感器
每个产品系列都具有强大的组网能力，不同系列的产品可以任意混合组网并且可以配用相同的解调设备等，从而为客户提供简洁、完整的技术解决方案。
FBGD系列的产品包括温度、应变、压力、位移、加速 度等多种光纤光栅传感产品系列和光传感网络分析仪等，产品性能达到业界水平。公司产品可以广泛应用于桥梁、工民建筑、堤坝、输送管道、电力设施、海洋石油平台和其他大型架构的实时、分布式健康监测。这些产品秉承了光纤传感器所有固有的优异特性，本质安全、抗电磁干扰、抗腐蚀、耐高温、使用寿命长；在应用方面又*有我公司的技术特色，每个产品系列都具有强大的组网能力，不同系列的产品可以任意混合组网并且可以配用相同的解调设备等，从而为客户提供简洁、完整的技术解决方案。

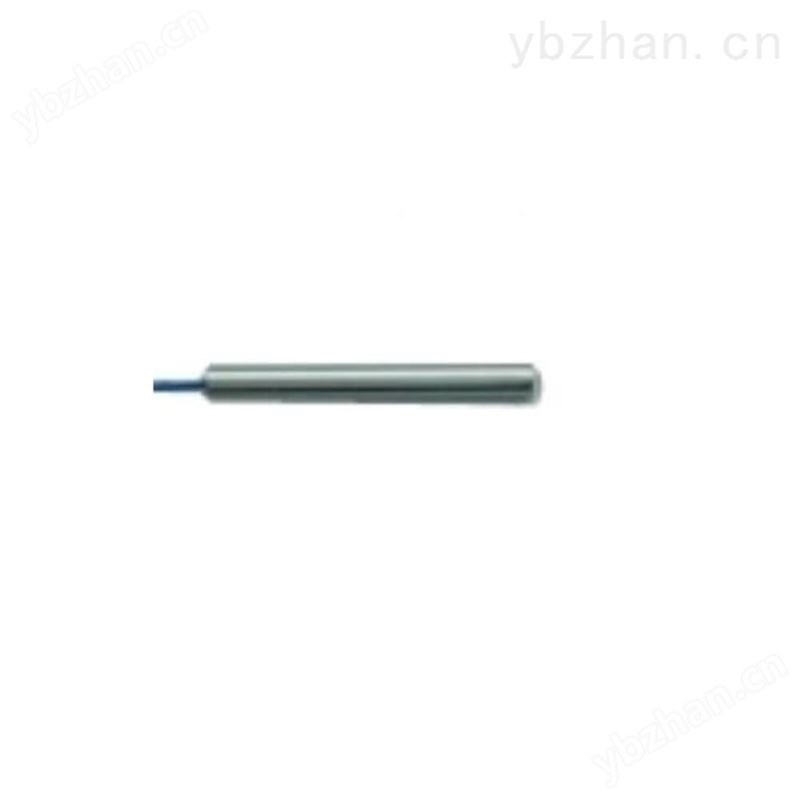

（一）探杆式光纤光栅位移传感器
FBGD系列光纤光栅具有准分布式组网（几十到几百点）、测量分辨率高（0.01%FS）、测量范围宽（300μm～20mm）、工作温度范围宽、不受电磁干扰、耐腐蚀、抗冲击振动、抗疲劳、使用寿命长等优点。可用于岩土工程的变形、位置相对移动的测量，也可用于病害工程的裂缝监测。
FBGD系列光纤光栅探杆式通过光纤光栅反射光的中心波长相对变化量来检测探杆的相对位移量，采用特殊结构设计，温度自补偿，不受环境温度影响；测量精度不受光源波动及传输线路弯曲损耗的影响，可直接通过光纤进行信号远程传输（超过 40km ），监测现场无需供电。具有精度高、寿命长、性能稳定，可以广泛应用于对大坝、船闸、边坡、隧道等岩土工程、地下工程及高速公路进行深层变位监测。
探杆式光纤光栅主要由传感器、锚头、探测杆、孔口固定系统等几部分组成。
|
项 目 |
参 数 |
|
标准量程 |
10mm;50mm;100mm （可定制量程） |
|
测量精度 |
±0.5 % FS |
|
分辨率 |
0.1 % FS |
|
外观尺寸 |
70mm×35mm×18mm(可以定制) |
|
探杆直径 |
φ20 mm |
|
安装方式 |
钻孔填埋或卡夹 |
|
波长范围 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纤种类 |
铠装光缆 |
|
尾纤长度 |
0.5±0.1米 |
|
连接方式 |
FC/PC |
|
使用温度 |
-30℃ - 80℃ |
FBGD系列光纤光栅具有准分布式组网（几十到几百点）、测量分辨率高（0.01%FS）、测量范围宽（300μm～20mm）、工作温度范围宽、不受电磁干扰、耐腐蚀、抗冲击振动、抗疲劳、使用寿命长等优点。可用于岩土工程的变形、位置相对移动的测量，也可用于病害工程的裂缝监测。
（二）拉线式光纤光栅式位移传感器
FBGD系列光纤光栅拉线式通过光纤光栅反射光的中心波长相对变化量来检测拉线固定端的相对位移量，采用特殊结构设计，温度自补偿，不受环境温度影响；测量精度不受光源波动及传输线路弯曲损耗的影响，可直接通过光纤进行信号远程传输（超过40km），监测现场无需供电。具有精度高、寿命长、性能稳定，可以广泛应用于对各种裂缝、各种结构两点间的相对位移变化监测。该传感器拆装方便，可多次重复使用。
拉线式光纤光栅主要由传感器、支架、拉线及接头、卡夹固定辅助件等几部分组成。
|
项 目 |
参 数 |
|
标准量程 |
10mm;50mm;100mm（可定制量程） |
|
测量精度 |
±0.5 % FS |
|
分辨率 |
0.1 % FS |
|
外观尺寸 |
70mm×150mm×35mm(可以定制) |
|
标配拉线长度 |
10米（可以调整） |
|
安装方式 |
表面打孔安装或卡夹 |
|
波长范围 |
1525nm～1565nm |
|
反射率 |
≥80% |
|
尾纤种类 |
铠装光缆 |
|
尾纤长度 |
0.5±0.1米 |
|
连接方式 |
FC/PC |
|
使用温度 |
-30℃ - 80℃ |
