产品主要特点
符合CPCI总线标准规范
国产加固机架式CPCI测控平台
标准19寸机架式安装
CPCI模块信号后出线设计
内置厚物科技CPCI-9333或CPCI-9363控制器
内置厚物科技3U 14槽CPCI背板
提供13个CPCI扩展槽
兼容数采、模块化仪器、航空总线、FPGA等CPCI模块
产品主要特点
符合CPCI总线标准规范
国产加固机架式CPCI测控平台
标准19寸机架式安装
CPCI模块信号后出线设计
内置厚物科技CPCI-9333或CPCI-9363控制器
内置厚物科技3U 14槽CPCI背板
提供13个CPCI扩展槽
兼容数采、模块化仪器、航空总线、FPGA等CPCI模块
10.1寸工业显示屏1280x800分辨率
全贴合工艺多点触控电容触摸屏
面板提供2个千兆网口及3个USB2.0接口
主动散热设计
工业设计外观简洁美观
可实时监控系统电源、温度、风扇状态

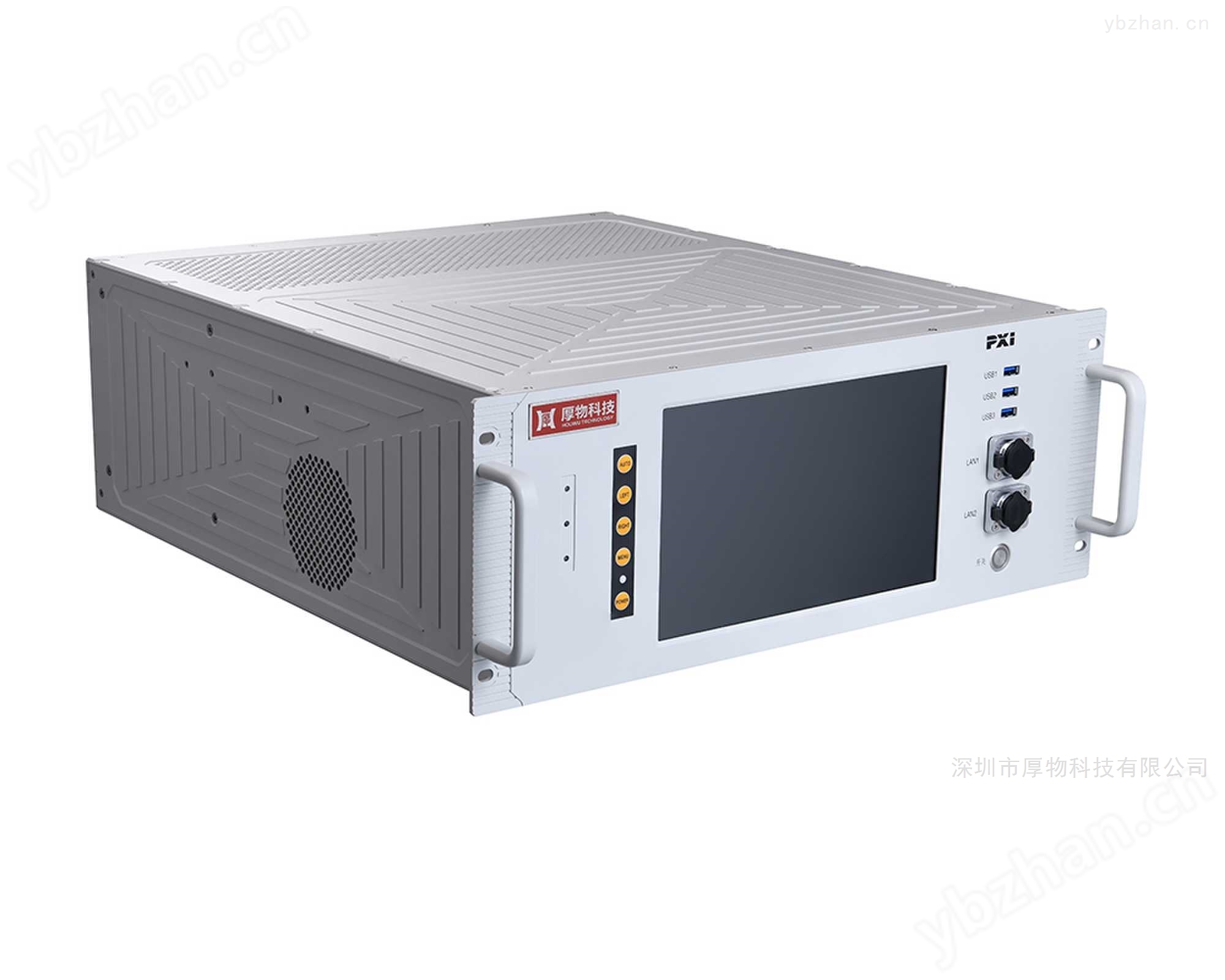

国产带触摸屏全铝镁合金14槽机架式CPCI测控平台
HW-30143r是业界国产带电容触摸屏、全铝镁合金加固、机架式CPCI测控平台，为上机柜使用的CPCI测控平台，严格满足标准19英寸上架尺寸设计。此测控平台对外具有标准千兆网口和标准USB接口，支持插入17个标准3U CPCI扩展模块，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等CPCI功能模块，实现测控系统的搭建及扩展；测控平台内部具有硬件状态监控功能，可实时获取电源系统电压、风扇及内部温度等数据；测控平台还有带触摸功能的液晶显示屏，可实时显示系统软件状态及系统硬件状态信息等。
| 操作系统 | Windows® 7 Professional |
| Windows® 10 Professional | |
| 处理器 | Intel® Core™ i7-3555LE Processor 2.5GHz（4M Cache，up to 3.20 GHz）双核四线程 |
| Intel® Core™ i7-6820EQ Processor 2.8GHz（8M Cache，up to 3.50 GHz）四核八线程（可选） | |
| 内存 | 8GB DDR3 |
| 16GB DDR4（可选） | |
| 存储 | SATA 1TB SSD |
| 显示 | 10.1''工业显示屏，1280x800分辨率 |
| 触摸屏 | 多点触控电容触摸屏 |
| 背板 | 3U 14槽，1个3U CPCI系统槽和13个3U CPCI扩展槽 |
| IO接口 | VGA x1，DVI x1，LAN x2，USB3.0 x4，COM x1，PS/2 x1 |
| VGA x1，DP x1，LAN x3，USB3.0 x4，COM x1（可选） | |
| 散热 | 风扇主动散热，符合CPCI设计规范 |
| 电源 | 500W，工业级，110~220VAC输入，航插接头 |
| 环境 | 工作温度： 0°C ~ 55°C |
| 存储温度：-40°C ~ 70°C | |
| 相对湿度：5% to 95%（无凝露） | |
| 抗冲击 | 15G峰值，半正弦，11ms脉冲 |
| 抗振动 | 2.4Grms@5~500Hz（X、Y、Z三方向各1小时） |
| 尺寸 | 504 x 480 x 178 mm |
| 重量 | 13KG（含CPCI控制器） |
| 包装 | 定制配套包材 |
| 类型 | rMCS机架式CPCI测控系列 |
