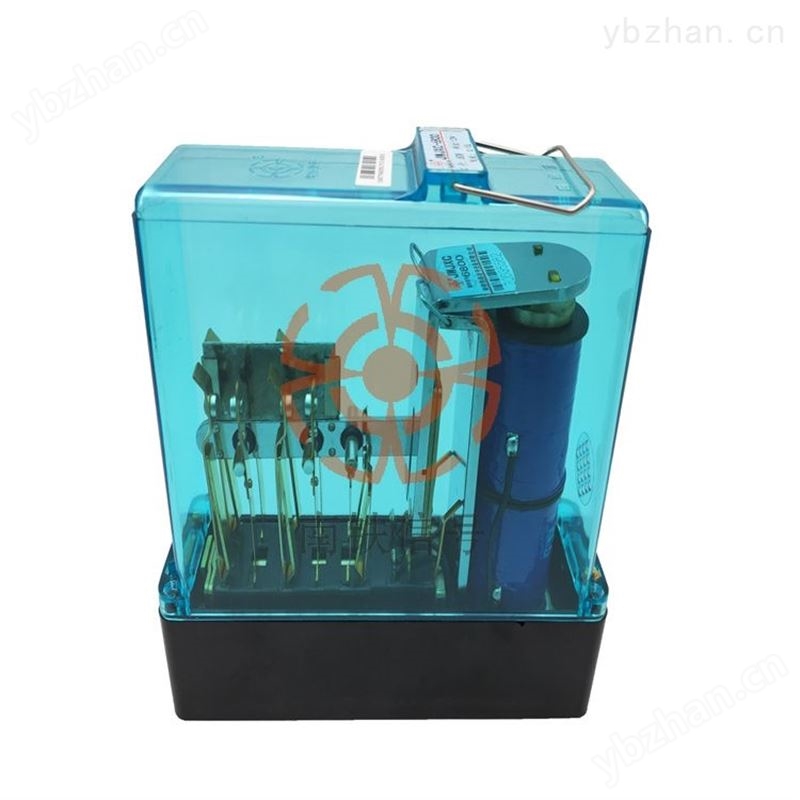

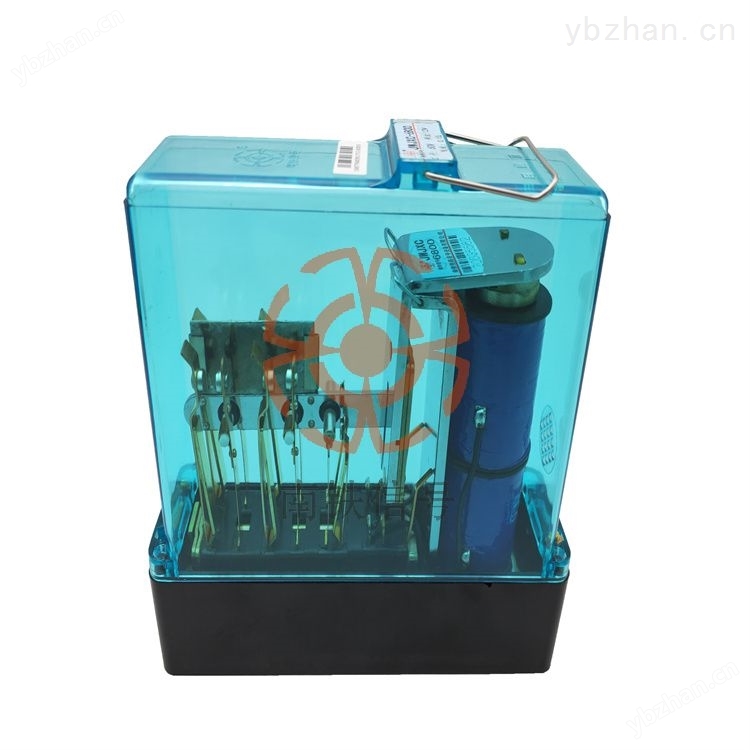

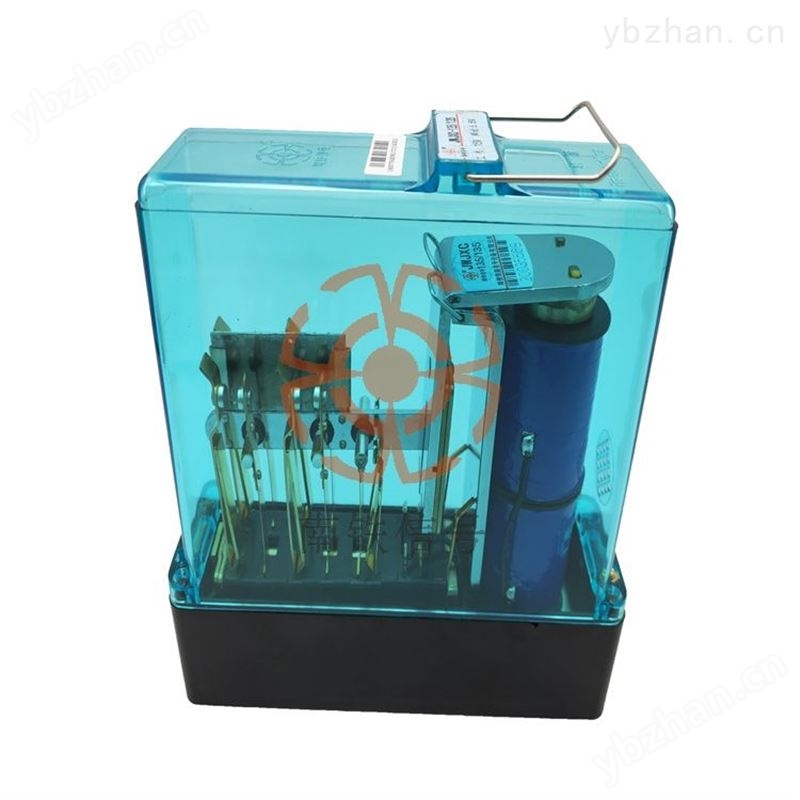

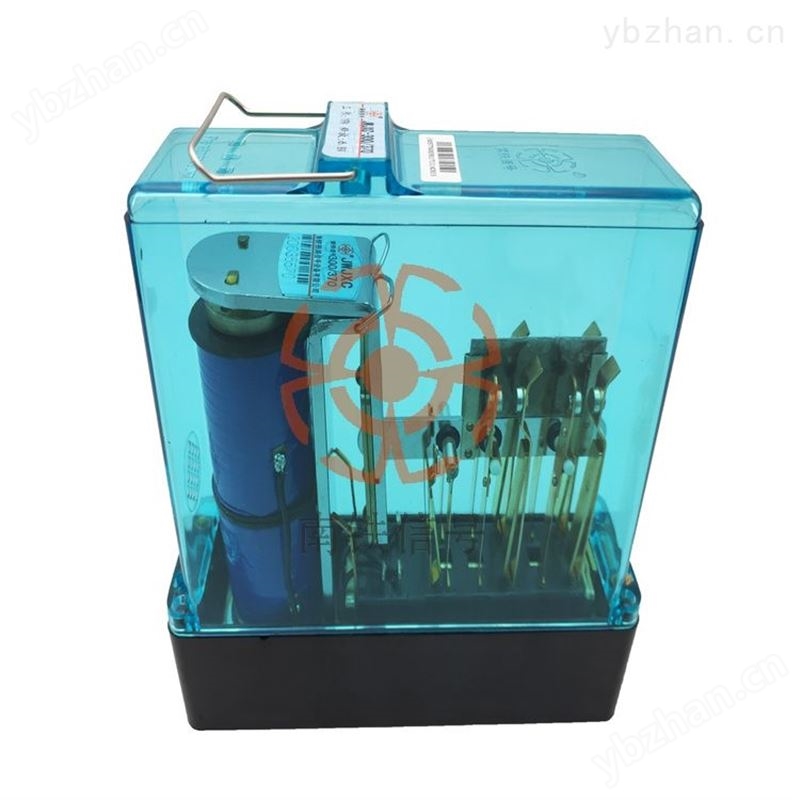

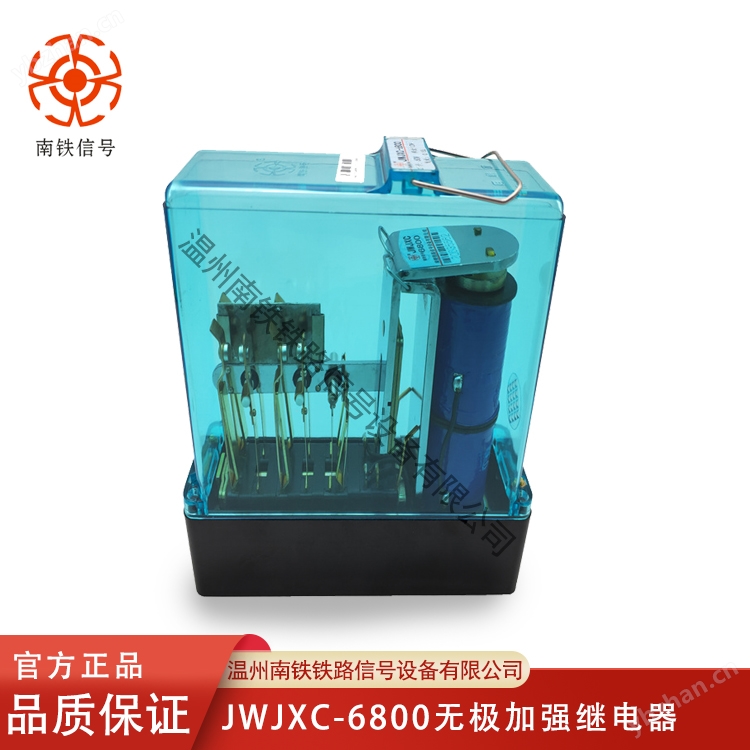

JWJXC2-6800 无极加强继电器
无极加强继电器 南铁信号品牌
（一）、铁路信号对继电器的要求
JWJXC2-6800无极加强继电器在信号电路中作通用继电器继电器为重弹力式直流电磁继电器，采用“重力恒定”原理在线圈断电时强制动合接点断开采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。磁路采用剩磁较小的电磁纯铁材料，并在衔铁与铁心闭合处安装止片。
JWJXC2-6800无极加强继电器 信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。为此，铁路信号对继电器提出了***严格的要求，具体如下：
无极加强继电器 南铁信号品牌
(l）动作必须可靠、准确；
(2）使用寿命长；
(3）有足够的闭合和断开电路的能力；
(4）有稳定的电气特性和时间特性；
(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级：
JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中，除衔铁和铁芯间工作气隙占外，在轭铁的刀口处尚有***工作气隙了，以减小磁路的磁势降，从而提高继电器的灵敏度。
①线圈
线圈水平安装在铁芯上，分为前圈和后圈，之所以采用双线圈，主要是为了增强控制电路的适应性和灵活性，可根据电路需要单线圈控制、双线圈串联控制或双线圈并联控制。
线圈绕在线圈架上，线圈架由酚醛树脂压制而成。缓放型无极继电器为了增加缓放时间，采用铜质阻尼线圈架。线圈用高强度漆包线密排绕制，抽头焊有引线片，线圈与电源片的连接
②铁芯
铁芯由电工纯铁制成，其为软磁材料，具有较高的磁通密度和较小的剩磁，以利于继电器的工作。外层镀锌防护。铁芯如。它的尺寸大小，根据继电器的规格不同而有区别。缓放型继电器、灵敏继电器尺寸大些，以加大缓放时间或减小工作值。极靴在铁芯头部，用冷镦法加粗。在极靴正面，钻有两个圆孔，是为了组装和检修时，紧固和拆装铁芯用的。
③轭铁
扼铁呈Ｌ洲形，由电工纯铁板冲压成型，外表镀多层铬防护。
④衔铁
衔铁为角形，靠蝶形钢丝卡固定在轭铁的刀刃上，动作灵活。衔铁由电工纯铁冲压成型，
衔铁上铆有重锤片，以保证衔铁靠重力返回。重锤片由薄钢板制成，其片数由接点组的多少决定，使衔铁的重量基本上满足后接点压力的需要。一般8组后接点用三片，6组用两片，4组用一片，2组不用。
衔铁上有止片，止片由黄铜制成，安装在衔铁与铁芯闭合处。止片有6种厚度，因继电器规格不同而异，可取下按规格更换。止片用以增大继电器在吸起状态的磁阻，减小剩磁影响，保证继电器可靠落下。
JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中，除衔铁和铁芯间工作气隙占外，在轭铁的刀口处尚有***工作气隙了，以减小磁路的磁势降，从而提高继电器的灵敏度。
