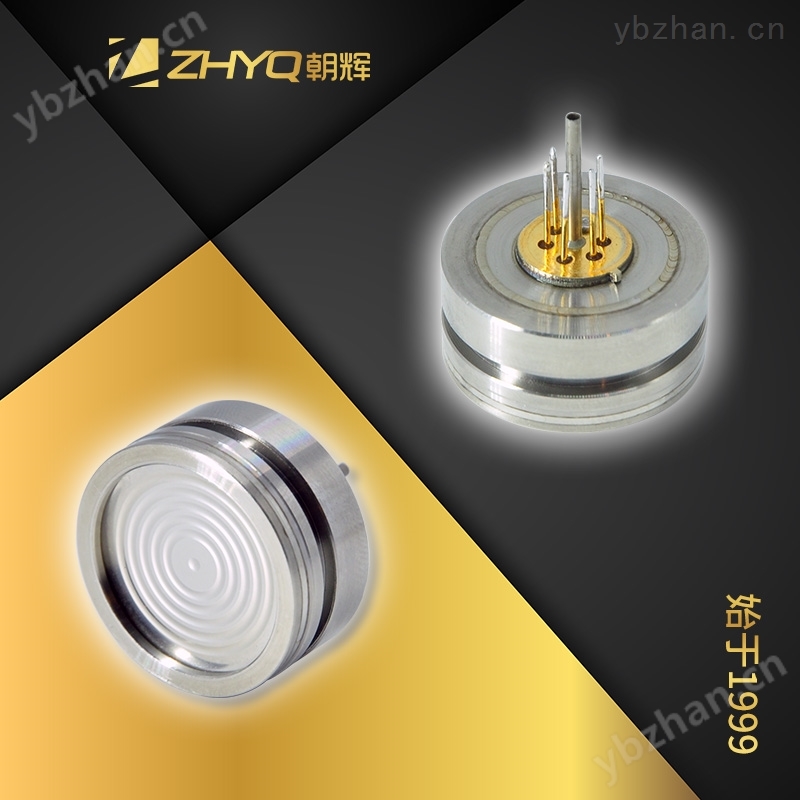

压力传感器芯体厂
选用特定的超稳高精度芯片，经过装配工艺优化，为用户提供的一款高稳定性高性能的压力传感器芯体，稳定性和重复性优异。产品外形、装配尺寸及密封方式与国外及本公司主流同类产品相*，有很好的互换性，广泛应用于与不锈钢及三元乙丙橡胶相兼容介质的压力检测。
压力传感器芯体厂
特点：
①超稳定性，高精度 ② 进口超稳、高精度芯片，激光修调
③ 测量范围 0kPa ～ 100kPa…2MPa ④ 恒流 / 恒压供电
⑤ 隔离式结构，适用于多种流体介质 ⑥Φ19mm 标准尺寸
⑦ 全不锈钢 316L 材质
技术规格：
|
项 目 |
小 |
典型 |
大 |
单位 |
|
非 线 性 |
|
±0.05 |
±0.1 |
%FS |
|
重 复 性 |
|
|
±0.02 |
%FS |
|
迟 滞 |
|
|
±0.02 |
%FS |
|
零点输出 ** |
|
|
±1.0 |
mVDC |
|
满量程输出 |
60 |
|
|
mVDC |
|
零点温度误差 |
|
|
±0.2 |
%FS, 参比 35 ℃ |
|
满度温度误差 |
|
|
±0.2 |
%FS, 参比 35 ℃ |
|
零点温度迟滞 |
|
|
±0.05 |
%FS ，参比 25 ℃ |
|
满量程温度迟滞 |
|
|
±0.05 |
%FS ，参比 25 ℃ |
|
补偿温度范围 |
0 ～ 70 |
℃ |
||
|
工作温度范围 |
-40 ～ 125 |
℃ |
||
|
贮存温度范围 |
-40 ～ 125 |
℃ |
||
|
短期稳定性 |
±20 |
uV, 参比 35 ℃ , 48 小时 |
||
|
长期稳定性 |
±0.1 |
%FS/ 年 |
||
|
* 在基准条件下测试， G ：表压 ** 闭环产品零位。 |
||||
结构性能
膜片材质：不锈钢 316L 壳体材质：不锈钢 316L
管脚引线：硅橡胶软导线 密 封 圈：三元乙丙橡胶
净 重 量：约 25g
环境条件
位置影响：在任何方向偏离 90° ，零点变化 ≤±0.05%FS
振 动：在 10gRMS ， 20Hz ～ 2000Hz 条件下无变化
冲 击： 100g ， 11ms
介质兼容性：对结构材料和三元乙丙橡胶兼容的液体或气体
基准条件
介质温度：（ 35±1 ） ℃ 环境温度：（ 35±1 ） ℃
振 动： 0.1g(1m/s2)Max 湿 度：（ 50%±10% ） RH
环境压力：（ 86 ～ 106 ） kPa 电 源：（ 1.5±0.0015 ） mA DC
