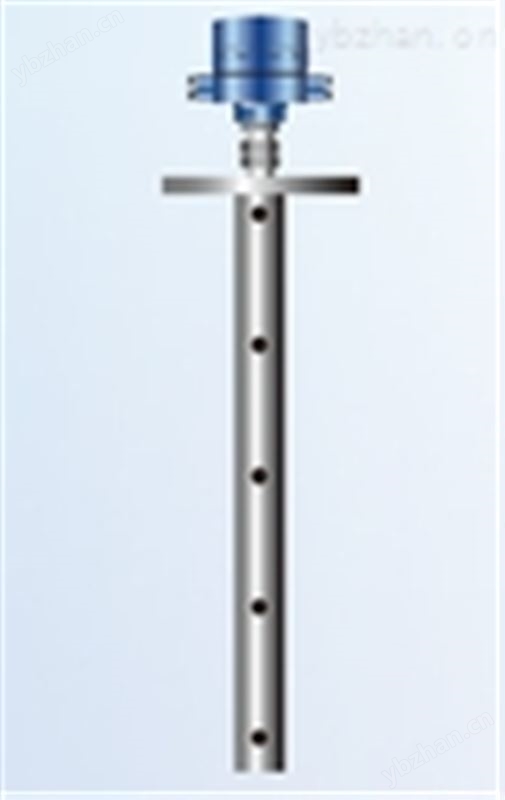

GH-36 系列智能电容式油位计
（油位计、油水界面计）
简述：
电容式物（液）位连续检测技术在物（液）为测控场合的应用非常广泛，然而因为被测介质介电常数变化、测量系统环境温度变化、检测线性差等因素的存在使传统电容物（液）位计的应用受到了限制，这其中被测介质介电常数变化、测量系统环境温度的变化对传统电容式物（液）位计的应用影响是的。
GH-36系列智能电容式液位计是北京工恒（河北工恒） 自动化设备有限公司积于多年研发实践，针对各种应用场合研发的系列电容式测控产品。*的结构与电路设计使GH-36-A系列产品拥有“高可靠、高稳定、高精度”，使用范围广，不受环境温度、介质温度、介质压力影响，响应迅速。此例技术在油位、油水界面等工况下能够提供测控的应用要求。
工作原理：利用液位变化与测量电极电 容变化之间的关系，通过配置电容传感器， 构成矩阵分布。当液位计内液位产生变化时，
矩阵电容传感器相应产生电容变化，计算电容 值的变化获得液位值并输出与液位高度相对应 的 4-20mA （两线）模拟电流。
技术指标
现场显示：6位LCD
电器接口：M20×1.5
工作电压：：30V
最小： 18V(GH-36-X-R, 输出 3.5mA 时 )
15V(GH-36-X-S ，输出 3.5mA 时 )
10V(输出22mA时)
信号输出： 两线制电流环3.5mA~22mA
故障报警电流：3.5mA或22mA可设定
隔离性能：测量系统与电流环隔离
防爆等级：ExiaⅡCT6
防爆参数：
电源输入：
Ui=30V，Ii=100mA，Pi=0.75W
Ci=100pF,Li=10uH
固态继电器（每组）：
Ui=30V，Ii=100mA，Pi=0.75W
Ci=150pF,Li=10uH
量程范围：0~30米
测量周期：0.5秒
分 辨 率：0.01mm
温度漂移：±0.5mm
线性偏差：±(1+0.05% FS) mm
过程压力: ≤4.0MPa
过程温度： -190 ℃~160℃
环境温度:-40℃ ~+85℃
储存温度：-55℃ ~+100℃
通讯协议：HART
防护等级：IP65
关联设备: GH-36手操器
技术特点
现场显示：可带现场显示功能（可选）
供电电源带反极性保护
具有测量系统温度漂移自动补偿功能
能够对物（液）相介质介电常数变化进行自动补偿
能连续测量液位、料位、界面
耐高温、低温、高压和各种腐蚀
高可靠、高稳定、高精度，无可动部件，长寿命
技术规范:
-
带现场就地显示功能（提供6位数字显示）。
-
能够对测量系统的温度漂移进行自动补偿，全温度范围测量系统温漂不超过 ±0.5mm ；
-
能够对物（液）相介质介电常数变化进行自动补偿；
-
良好的电磁兼容特性；
-
测量分辨率应达到0.01mm；
-
测量系统线性偏差 ± （1+0.05%FS）mm；
-
两线制电流环，且电流环与测量系统隔离；
-
低功耗、无可动部件、精良工艺保证；
-
测量探极材质应符合现场工况要求；
-
测量系统工作温度应达到工业级使用要求；
制造厂家负责指导安装调试，由于制造工艺缺陷造成产品损坏，三年内制造厂家负责免费更换或维修。
