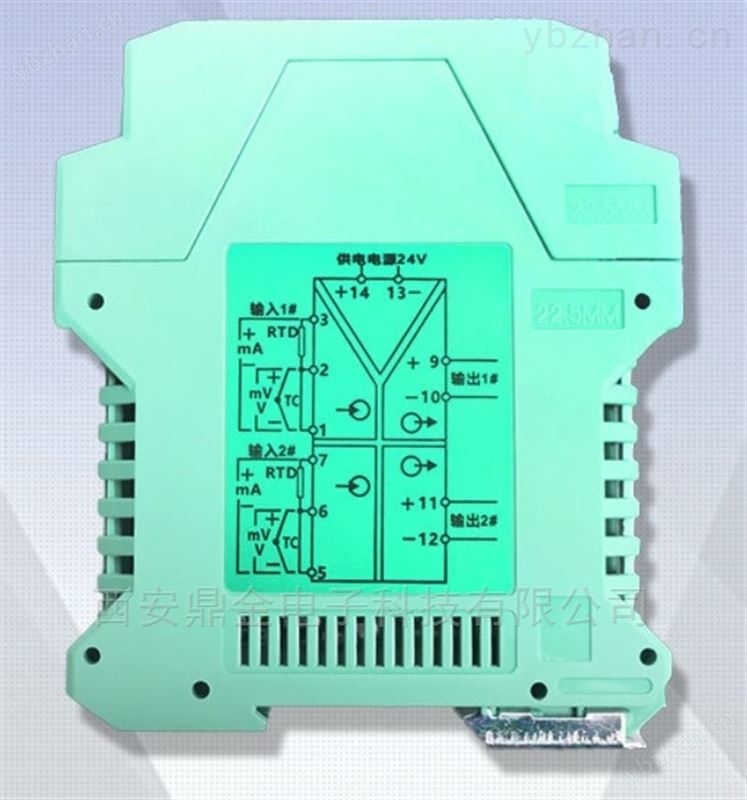

隔离温度变送器参数
主要功能与特点
●集成智能温度变送器、隔离器、配电器一体
●“ 输入-输出1 -输出2 -电源” 四者隔离
●软件非线性修正， 输入输出高线性度转换
●软件自稳零， 消除温漂和时漂引起的误差
隔离温度变送器参数
西安鼎金公司生产的变送器电路板模块，具有良好的可调性和*的长期稳定性。在－30到＋85℃温度范围内都有很好的线性度，该产品配合传感器可广泛的应用于压力、温度，液位，气体检测场合。
隔离温度变送器将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。
主要功能与特点
隔离温度变送器是一种运用先进的数字化技术，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，内部采用数字化调校、无零点及满度电位器、自动动态校准零点
隔离温度变送器参数
主要功能与特点
● 集成智能温度变送器、隔离器、配电器一体
● “ 输入-输出 1 -输出 2 -电源” 四者隔离
● 软件非线性修正， 输入输出高线性度转换
● 软件自稳零， 消除温漂和时漂引起的误差
● 用户可通过 PC 8800 设定信号范围和信号类型
● 可高密度安装
结 构 : 菲尼克 斯 ME 系列塑壳结 构( 兼 容 )
连 接 方 式 : 可插拔， 可接 0 . 5 mm～2 . 5 mm 多 束或单股电缆
端子螺丝材质 : 铁表面镀 镍
机 壳 材 质 : 耐燃性树脂
隔 离 : 通 道绝 缘( 输 入- 输 出- 电 源 间 ) 电 源 显 示 灯 : 绿 色 LED, 电 源供电时点 亮 红色LED,输入回路
|
代码 |
传感器类型与测量范围 |
代码 |
传感器类型与测量范围 |
|
00 |
S型热电偶0～1600 ℃ |
12 * |
DC 0～10 V 标准信号 |
|
01 |
R型热电偶0～1600 ℃ |
13 |
DC 0～10 m A 标准信号 |
|
02 |
B型热电偶200～1800 ℃ |
14 |
DC 0～20 m A 标准信号 |
|
03 |
K型热电偶0～1300 ℃ |
15 |
DC 4～20 m A 标准信号 |
|
04 |
N型热电偶0～1300 ℃ |
16 |
DC 毫伏信号 0～100 m V |
|
05 |
E 型热电偶- 200～+ 850 ℃ |
17 |
电阻信号0～400 Ω |
|
06 |
J型热电偶0～650 ℃ |
18 |
|
|
07 |
T型热电偶- 200～400 ℃ |
19 |
DC 0～5 V 开方 |
|
08 |
Pt 100 热电阻- 199～600 ℃ |
20 |
DC 1～5 V 开方 |
|
09 |
Cu 50 热电阻- 50～150 ℃ |
21 |
DC 0～10 m A 信号开方 |
|
10 |
DC 0～5 V 标准信号 |
22 |
DC 4～10 m A 信号开方 |
|
11 |
DC 1～5 V 标准信号 |
23 |
万能输入(不含12 * ) |
异常时闪烁
