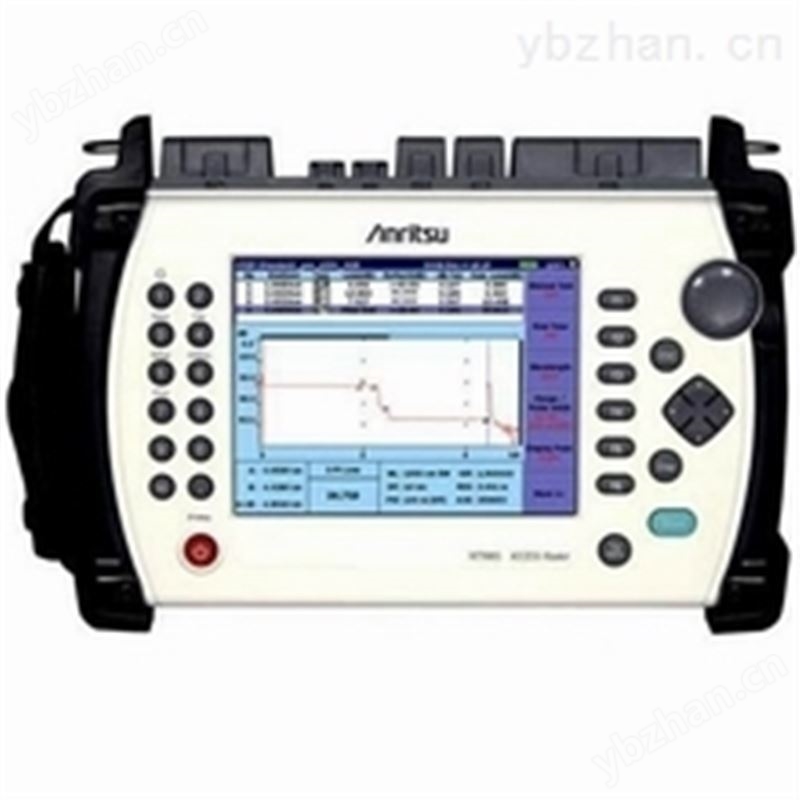

经典三级视频在线观看 XRS-MT9082A9 光时域反射仪OTDR

动态范围

39/37.5dB

42/41dB

45dB

尺寸与重量

不带保护盖( 无选项 010)

尺寸：270 ( 宽 ) x 165 ( 高 ) x 61 ( 深 ) mm

重量：2.2 公斤  (4.8 磅 ) 包括电池

带保护盖( 加选项 010)

尺寸：284 ( 宽 ) x 200 ( 高 ) x 77( 深 ) mm

重量：2.9 公斤  (6.4 磅 ) 包括电池

显示器

6.5英寸 TFT-LCD (640×480, 带清晰的背景光 )

接口

USB 1.1, TypeA×1 (USB存储器 ), Type B×1 (PC).

数据存储

内部存储器：约1000 条曲线

外部存储器(USB): 512 MB 约 30,000 条曲线

电源

12 VDC, 100到  240 VAC, 允许的输入电压范围 : 90 到  264 V, 50/60 Hz

电池

类型：锂电池

工作时间*1: 8 小时

充电时间: < 5 小时  ( 关机时 )

节电功能

背景灯关闭功能：禁止/1-99 分钟

自动关机功能：禁止/1-99 分钟

垂直刻度

每格 0.05 ， 0.1, 0.25, 0.5, 1, 2.5, 5, 6.5 dB

IOR设置

1.000000 - 1.999999 (步长 0.000001)

距离单位

千米，米，千英尺，英尺，英里

显示语言

简体中文

采样点数*2

一般模式： 5001 ，高分辨率模式： 20001 或 25001

采样分辨率

0.05～ 40m

损耗测试精度

±0.05dB/dB或 ±0.1dB( 其中更大者 )

距离测试精度

±1m ±3×测试距离 ×10-5± 标识分辨率

距离范围

单模：0.5, 1, 2.5, 5, 10, 25, 50,100,200 km

测试模式

故障定位：测试端点/ 断点位置，端到端损耗，光纤长度

标准OTDR ：用户可选自动或手动设置 工程 OTDR ：自动、多波长测试光源：稳定光源 ( 连续 ,270Hz,1kHz,2kHz 输出 )

OTDR波形格式

Telcordia通用的 . SOR, 第 2 版  (SR-4731)

其它功能

实时扫描 ： 0.15 秒

损耗测试模式：2 点损耗 ,dB/km,2 点 LSA, 接头损耗，回损 平均模式：可按时间设定 (1-3600 秒 ) 工作光纤检测：验证光纤中是否有通信光存在 连接检查：自动检查 OTDR 与 FUT 的连接质量 波形重叠和比较，模板功能，支持 USB 键盘

环境条件

工作温度和湿度：0 ℃ ～+40 ℃ ,﹤ 80%( 无冷凝 )
存储温度和湿度：-20 ℃ ～+60 ℃ ,﹤ 80%( 无冷凝 ) 防震动：符合美军标 MIL-T-28800E class 3 防尘： MIL-T-28800E Class 2
防水：IP51 (IEC 60529), JIS C 0920 TYPE I

EMC

EN61326， EN61000

LVD

EN61010-1
