1 . 采用高精度位移、速度、荷重全闭环控制软件
2．传动：采用高精度滚珠螺杆传动，高效率，高刚性，变形小，低噪声。
3．驱动：采用日本松下伺服马达驱动，提供稳定，宽幅可调的转速驱动，高转速，低振动，高速定位。
4．横档材质：采用45#模具钢经研磨加工而成，平行误差≤0.5mm，高刚性；
5．导向：采用南埋韩原产之铬钢杆二柱导向,耐磨同轴性
|
1 . 采用高精度位移、速度、荷重全闭环控制软件 2．传动：采用高精度滚珠螺杆传动，高效率，高刚性，变形小，低噪声。 3．驱动：采用日本松下伺服马达驱动，提供稳定，宽幅可调的转速驱动，高转速，低振动，高速定位。 4．横档材质：采用45#模具钢经研磨加工而成，平行误差≤0.5mm，高刚性； 5．导向：采用南埋韩原产之铬钢杆二柱导向,耐磨同轴性； 6．位移测量：采用日本LINE高脉冲（2500r/p）光电编码器测量位移，高达：0.001mm； 7．力值测量：采用美国TRANSCELL精密拉压防爆型荷重元，精度：0.03%F.S 8、控制板：采用32位ARM芯片进行测控，优于行界16位DSP处理技术，高分辩率：1/500000 9．软件功能强大：可以满足不同材料的试验，可以同时执行不同的标准，包括国外标准（有多种标准的数据处理功能），单位：N、kN、g、kgf、Ib、cN可以相互转换。*按试验标准设计的试验软件功能强大。试验曲线可以放大，能清楚的看出数据采集的多少、快慢，曲线的平滑程度，也就能反映出硬件和软件的整体处理能力。 10．试验报告和曲线：曲线精准，试验报告可以编辑，试验曲线细密程度高，表明试验采样频率快，与同行比较较为明显。

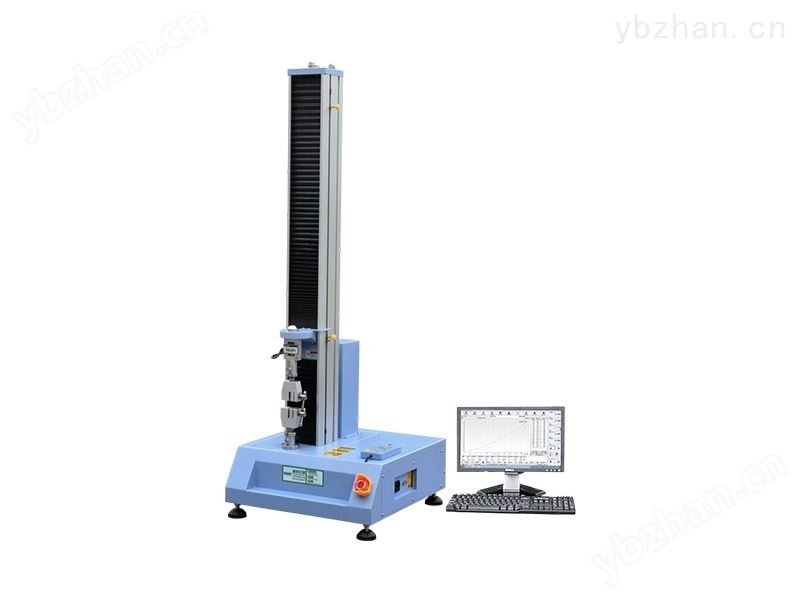

WBE-9010系列 |
|
|
|
|
WBE-9010B |
WBE-9010A |
|
|
|
容量选择 |
5、10、20、30、50、100、200、300、500N 1、2、3、5kN 标配一个量程 可选三个量程 |
||
|
精度等级 |
<1KN：0.1级 ≥1KN:0.25级 |
<1KN：0.25级 ≥1KN:0.5级 |
|
|
载荷参数 |
试验力测量范围 |
0.2%～100%FS（满量程） |
|
|
试验力示值误差 |
B机型示值的±0.1%、±0.25%、±0.5%以内（不同量程） / A机型示值的±0.5%以内（不同量程） |
||
|
试验力分辨率 |
B机型最大试验力的500000 / A机型最大试验力的200000， 全程不分档，且全程分辨率不变 |
||
|
位移参数 |
位移示值误差 |
B机型示值的±0.2%以内 / A机型示值的±0.5%以内 |
|
|
位移分辨力 |
B机型 0.015μm / A机型 0.1μm |
||
|
控 制 参 数 |
应力控制速率范围 |
B机型0.005～5%FS/s / A机型0.05～5%FS/s |
|
|
应力控制速率精度 |
B机型速率＜0.05%FS/s时，为设定值的±1%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内； A机型速率＜0.1%FS/s时，为设定值的±2%以内，速率≥0.1%FS/s时，为设定值的±0.5%以内； |
||
|
应变控制速率范围 |
B机型0.005～5%FS/s / A机型0.05～5%FS/s |
||
|
应变控制速率精度 |
B机型速率＜0.05%FS/s时，为设定值的±1%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内； A机型速率＜0.1%FS/s时，为设定值的±2%以内，速率≥0.1%FS/s时，为设定值的±0.5%以内； |
||
|
位移控制速率范围 |
B机型0.001～500mm/min /A机型0.01～500mm/min |
||
|
位移控制速率精度 |
B机型为设定值的±0.2%以内 / A机型为设定值的±0.5%以内 |
||
|
力控速率相对误差 |
B机型设定值的+1%以内 / A机型设定值的+2%以内 |
||
|
恒应力、恒应变、恒位移控制范围 |
B机型0.5%～100%FS / A机型1%～100%FS |
||
|
恒应力、恒应形、恒位移控制精度 |
B机型设定值≥10%FS时，为设定值的±1%以内，设定值≥10%FS时，为设定值的±0.1%以内 A机型设定值≥10%FS时，为设定值的±2%以内，设定值≥10%FS时，为设定值的±0.5%以内 |
||
|
主 机 参 数 |
外形尺寸（长宽高） |
约500×600×1500mm/1650mm |
|
|
不含夹具试验空间 |
850/1200mm或商定 |
||
|
夹具中心到柱子 |
70mm(或商定) |
||
|
电源 |
220V 50Hz，±10% |
||
|
功率 |
0.4KW |
||
|
主机重量 |
约95KG |
||
