1 .产品描述:

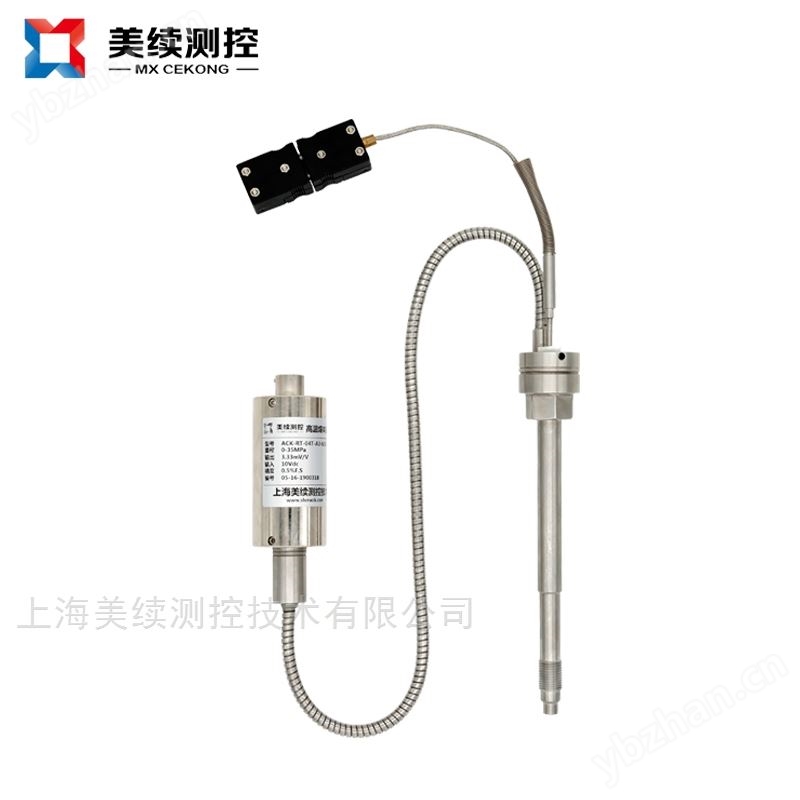

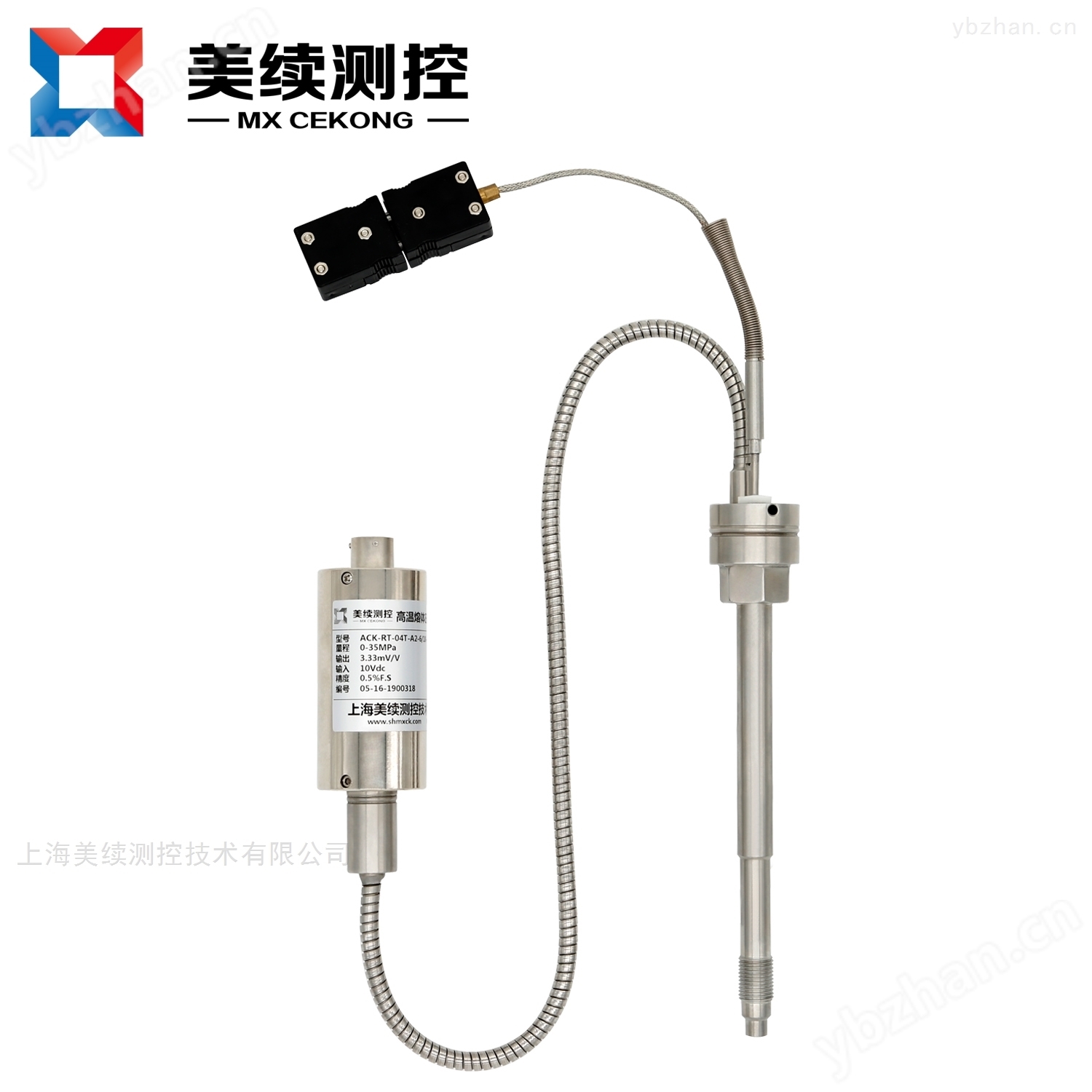

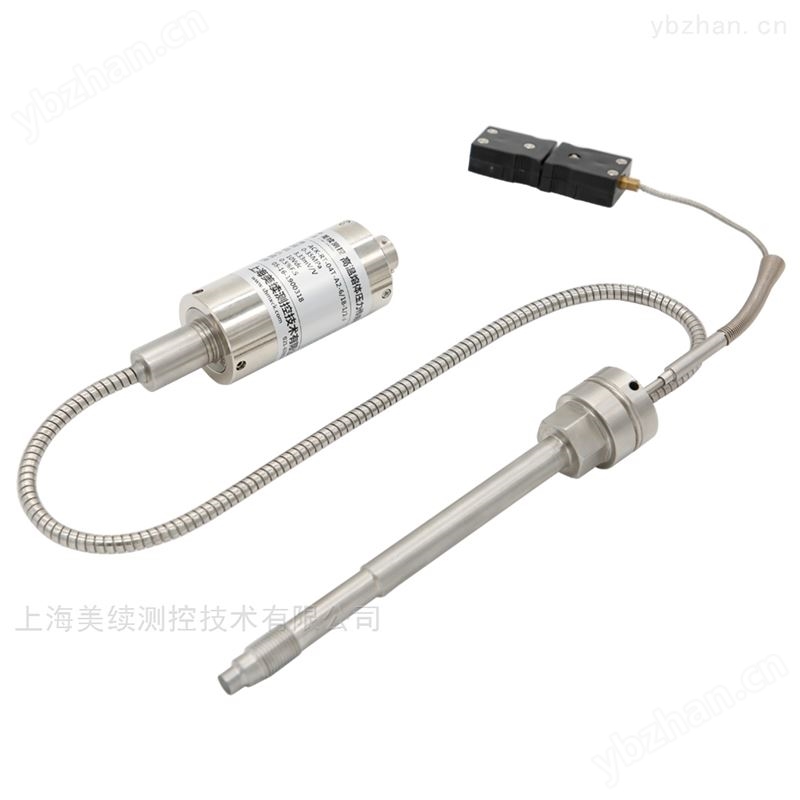

上海美续公司为了更好地服务广大国内客户，为了市场更快地实现自动化控制，我公司开发了性价比*的， MX-RT-03系列柔性杆高温熔体压力传感器采用了我司研发的高稳定的芯体，和性价比高的稳定电路， 实现*国产，以高性价比 、 亲民的价格在塑料行业 、 回收行业已经占有极大的市场地位，其中加装了测温热电偶，可实现压力温度同点测量。不但可以实现放大信号直接进 PLC控制系统，同时又可MV信号进入我司二次仪表，实现简单的自动化控制。内部80%校准信号，安装简单，性价比高。广泛应用于化纤，塑料挤出行业高温压力的监测。深受广大塑料行业的喜爱。
2.柔性杆高温熔体压力传感器应用领域:
☛ 化纤拉丝设备
☛ 医药 、 食品加工 、 包装设备
☛ 板材挤出机 、 型材挤出机
☛ 造粒回收机等
☛ 其它高温流体的压力测量和控制
☛ 塑料橡胶制造设备
3.产品特点:
☛ 内部 80%校准信号
☛ 良好的稳定性和重复性
☛ 15-5PH膜片材质
☛ 最高耐温 450 ℃
☛ 温漂系数低 、抗干扰性强
☛ 方便校验 、高性价比
.技术规格（国产型）:
|
型号选择： |
MX-RT-03 ( 单功能 ) ； MX-RT-03 T( 双功能 ) |
|
压力量程： |
0-2MPA（此量程请选择大螺纹）；0-20MPA 0-50MPA 0-100MPA 0-150MPA（量程可选） |
|
综合精度： |
1%FS 代号C； |
|
过载压力： |
1.5倍额定压力 |
|
输出信号： |
传感器输出信号 ： 2MV/V(1)；变送器输出信号4-20mA（两线制代码2）；0-10V（代码3）；0-5V（三线制代码4）； 4-20mA+HART（代码5）；RS485（代码6） |
|
爆破压力： |
3倍额定压力 |
|
供电电压： |
变送器 24VDC （ 12-36V ） ； 传感器 10VDC （ 9~12V ） |
|
工作温度： |
-20℃~450度 |
|
非线性值： |
满量程的 0.2% |
|
膜片材料： |
15-5PH 带涂层的不锈钢；特殊膜片材质（请和选型工程师沟通） |
|
内部校准 |
80%FS±1% |
|
硬杆长度： |
硬杆长度： S ： 6 ″（英寸）（ 152mm ）， 9 ″（ 230mm ）， 12 ″（ 305mm ） |
|
软管长度： N ： 18 ″（ 460mm ）， 30 ″（ 762mm ） 1 英寸 =25.5MM |
|
|
|
|
|
压力连接： |
1/2″-20UNF, M14×1.5, M18×1.5, M22×1.5,G3/4 （可按客户要求） |
|
电气连接： |
五芯航空插件 (F) 格兰出线 ( 代号 D) |
|
选分度号： |
PT100 ， J 型， K 型， E 型， |
|
外壳材质： |
默认不锈钢外壳 ；绝缘阻抗： 200MΩ @ 100 Vdc |
6.订购指南:
|
型号 |
量程 |
精度 |
输出信号 |
杆长 /软管 |
安装螺纹 |
电气连接 |
分度号 |
|
MX-RT-03T |
50MPA |
1%S |
4-20MA |
6=152MM/18=460MM |
M14*1.5 |
五芯插件 |
PT100 |
|
订货举例 |
MX-RT-03T-50MPA-C2-6/18-M14-F-P |
|
|||||
