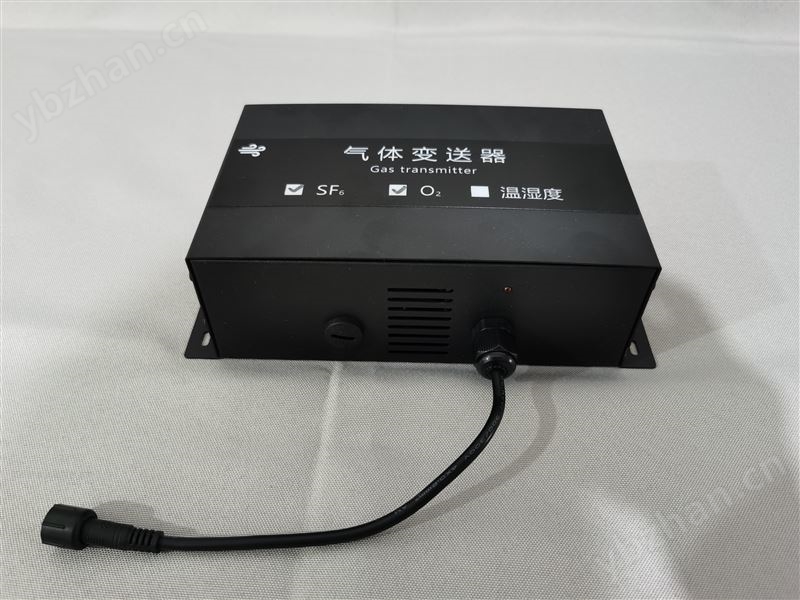

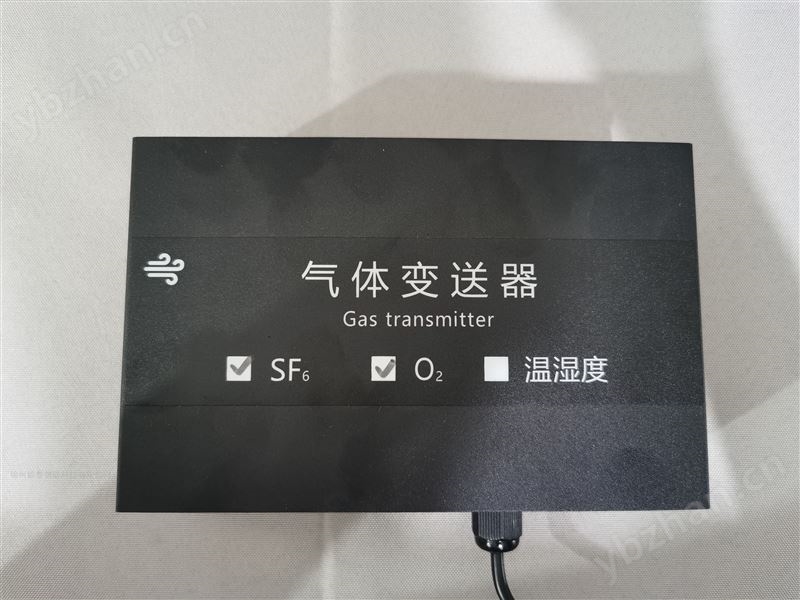

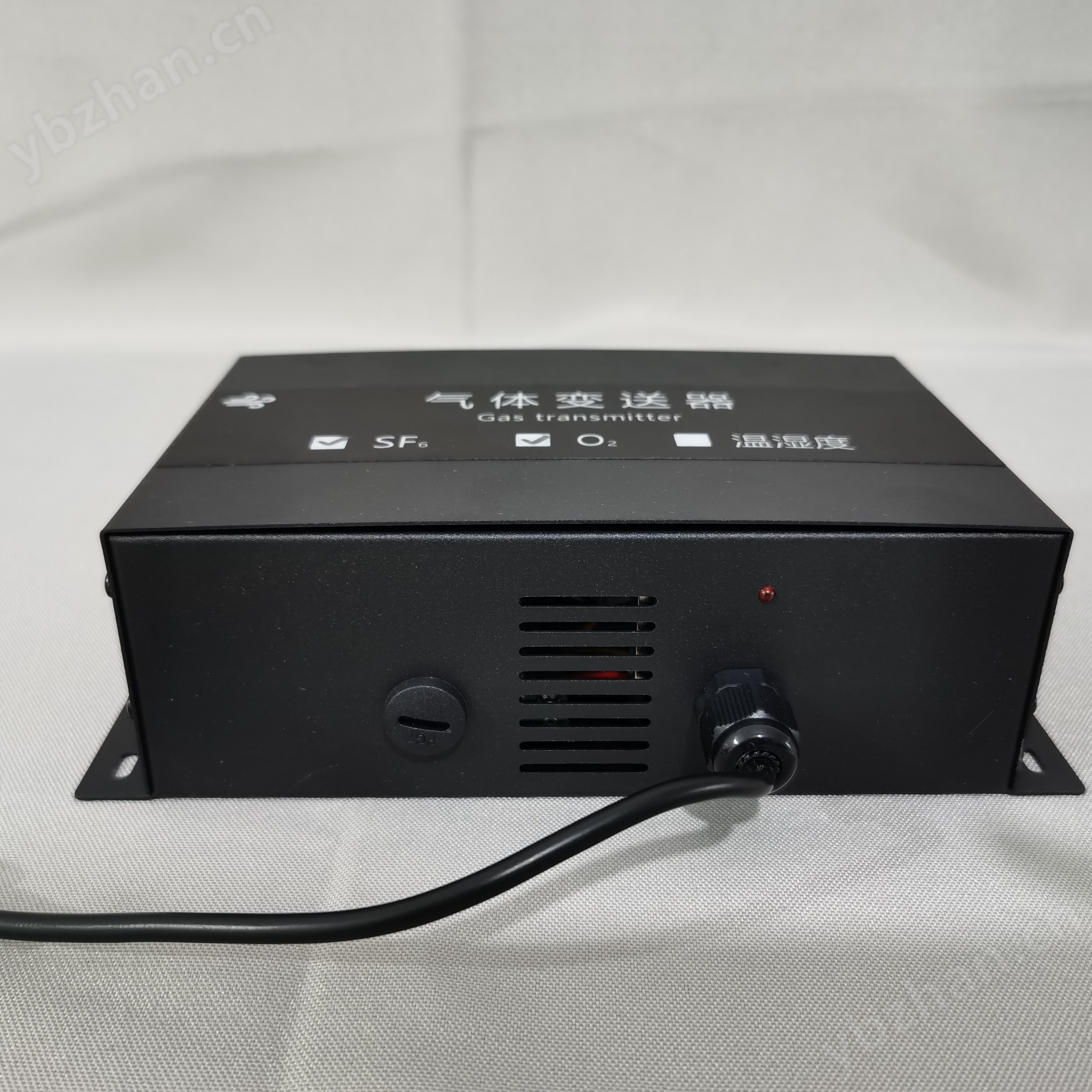

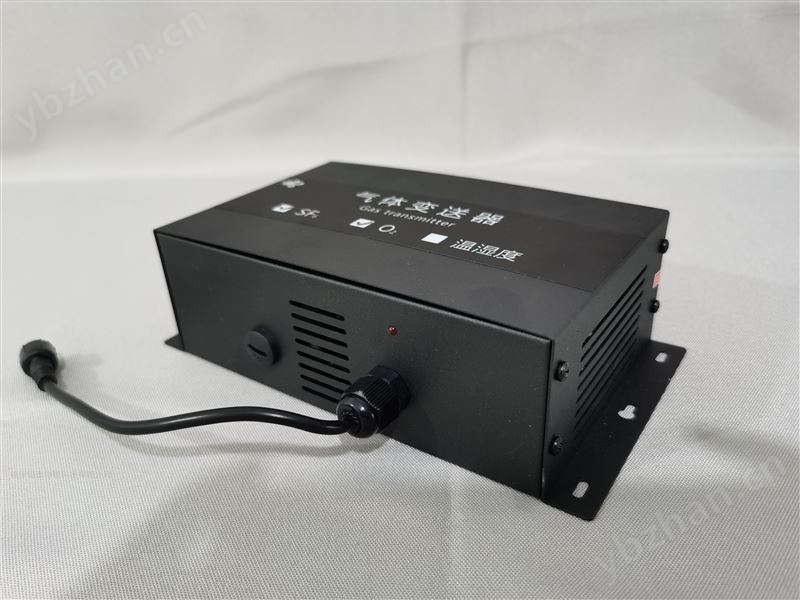

JT-S03-1M 六氟化硫氧气温湿度一体式传感器
JT-S03-1M 六氟化硫氧气温湿度一体式传感器 六氟化硫为主要用在电力工业的一种人造惰性气体，此气体有着良好的电气绝缘性能及 优异的灭弧性能，但随着长时间的使用，可能会发生气体泄漏的问题； 为防止气体泄漏，我 司设计了六氟化硫变送器，此设备采用 NDIR 原理检测，进口高品质红外光源，并经过标准 气体标定，具有反应迅速灵敏、长寿命、高重复性和高稳定性的特点。
同时《电业安全工作规程》 （发电厂和变电站部分） 规定，装有 SF6 设备的配电装置 室必须保证 SF6 浓度小于 1000ppm ，除须装设强力通风装置外，还必须安装能报警的氧量
仪和 SF6 气体浓度检测报警仪等监测装置。设备同时具备监测氧气的功能，反应迅速灵敏、
的特点，经过我司的补偿算法、多段标准气体标定，亦具有长寿命、高精
度、高重复性和高稳定性的特点。
设备采用 485 信号输出，标准 Modbus-RTU 通信协议、 ModBus 地址可设置，波特率可
更改，通信距离最远 2000 米。
功能特点
■六氟化硫采用 NDIR 原理检测，使用进口高品质红外光源，寿命长。
■同时具备监测氧气的功能，量程 0-30%VOL，测量精度高，可达±3%FS 以内,重复性可达 1%以内。
■可选带温湿度，精准测量环境温湿度变化。
■结构合理，避免 SF6 长时间堆积在壳体内部。
■ 485 通信接口标准 ModBus-RTU 通信协议，地址、波特率可设置，通信距离最远 2000 米。
■现场供电采用 10~30V 直流宽压供电，可适应现场多种直流电源。
主要技术指标
|
项目 |
技术指标 |
|
SF6 分辨率 |
1ppm |
|
SF6 允许误差 |
±10% （ @500ppm,60%RH,25 ℃） |
|
SF6 量程范围 |
0~ 1000ppm |
|
SF6 零点漂移 |
±3ppm |
|
SF6 稳定性 |
≤2% 信号值 / 月 |
|
SF6 响应时间 |
≤30S |
|
SF6 预热时间 |
≥30min |
|
SF6 重复性 |
≤3% |
|
O2 分辨率 |
0. 1%VOL |
|
O2 精度 |
±3%FS |
|
O2 量程 |
0~30%Vol |
|
O2 使用寿命 |
2 年（默认） 5 年、 10 年可选 |
|
O2 重复性 |
≤1% |
|
O2 预热时间 |
≥5 分钟 |
|
O2 响应时间 |
≤10S |
|
O2 稳定性 |
≤5% 信号值 / 年 |
|
温度测量范围 |
-40℃~+80℃ |
|
温度精度 |
±0.5℃ （ @25℃ ） |
|
湿度测量范围 |
0~99%RH |
|
湿度精度 |
±3%RH （ @ 60%RH,25℃ ） |
|
压力范围 |
90~ 110Kpa |
|
工作温度 |
- 10~60℃ |
|
工作湿度 |
0~95%RH 非结露 |
