产品概述：
超声波流量差报警装置主要应用于电炉水路报警领域，通过内部的2块外贴式模块型超声波流量计对进水流量、出水流量进行测量，2支PT100热电阻对进出水温度进行测量，压力变送器对管道压力进行测量，本系统对所有的流量数据、温度数据、压力数据进行数字监测，通过主屏幕显示电炉水路的流量、温度、压力相关值的变化，一旦报警，报警装置会发出刺耳的声光报警，以达到对电炉水路进行实时监测的效果。

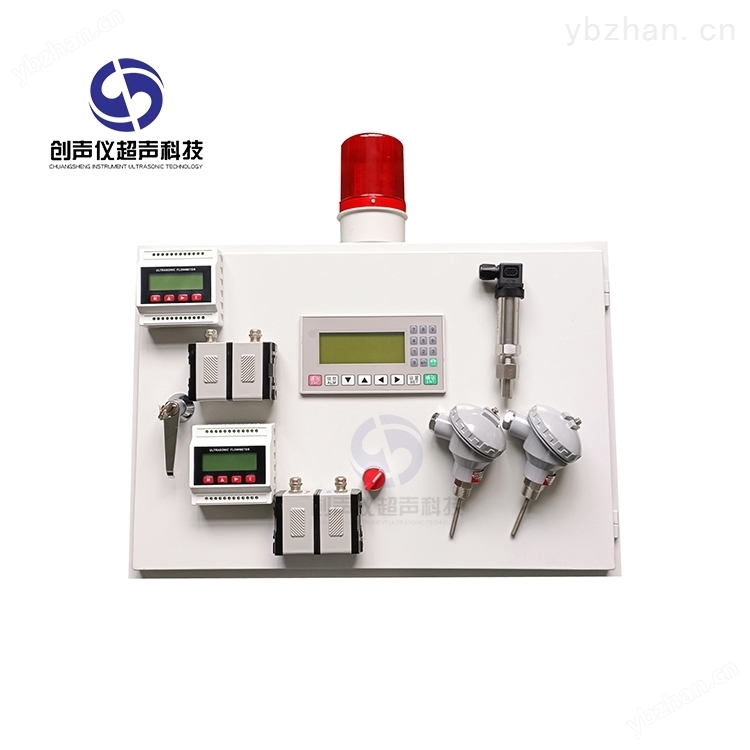

上图为按键液晶显示型，这是为超声波水路报警专门开发的一款产品，。为超声波专用型，可以配套包含2台超声波流量计，2只温度传感器，1台压力变送器，或比以上配置数量少的，因为端口有限，不可以提供超过对应端口数量的配置，如果选择超声波流量计的，这是一个很实惠的选择。没有特殊要求的情况下，*这款产品。质量过硬，价格实惠。
适配流量计：

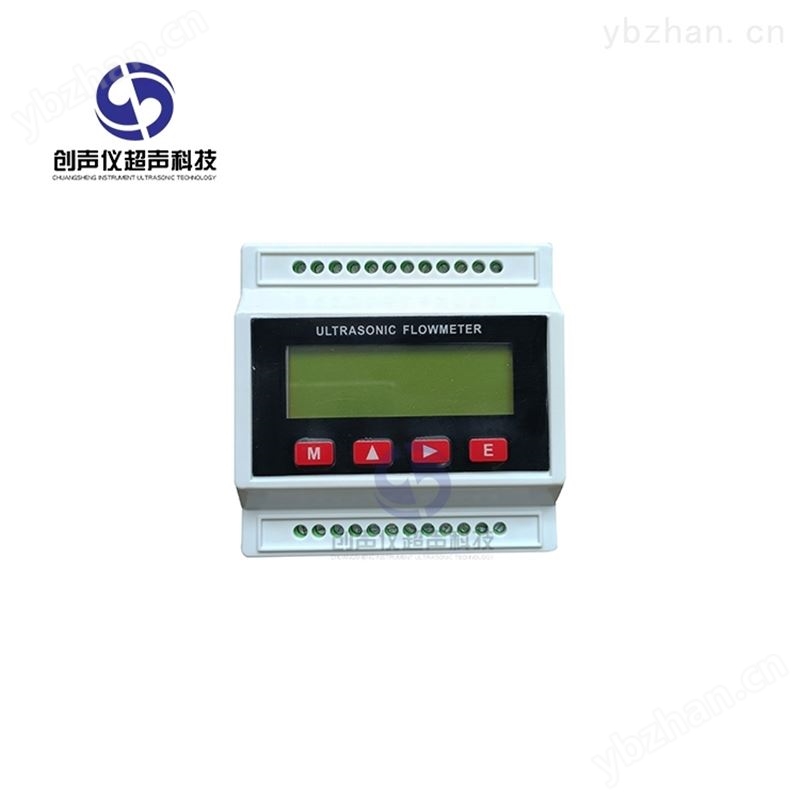

超声波流量计技术特点：
1、 测量精度：1.0%；
2、 工作电源：8-36V DC；
3、 功 耗：功耗≤2W（不操作键盘和蜂鸣器不响的条件下）；
4、 可选输出：1路标准隔离RS485输出；1路隔离4-20mA或0-20mA输出；双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默认200ms）；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20mA模拟输出板；
5、 可选输入：三路4-20mA模拟输入回路；
6、 显 示：2*10汉字背光显示器（中英文双语可选择）；
7、 操 作：4按键窗口化操作；
8、 其它功能：自动记忆前512天，前128个月，qian10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出；

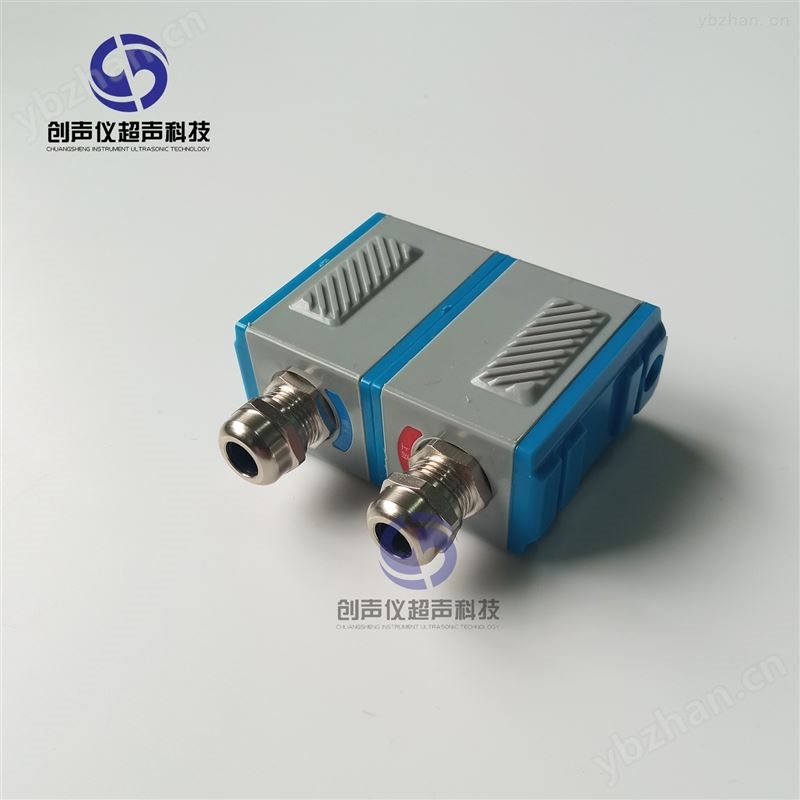

9、 流量传感器：外夹式；
超声波流量差报警装置传感器部分的安装
选择安装位置，打磨管道，安装探头

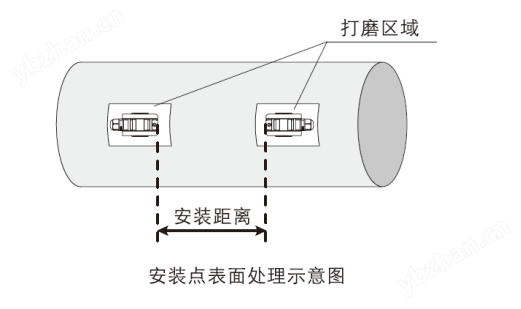

定位的安装点需要除掉油漆、锈迹、防腐层，最好使用打磨机打磨出金属光泽，并擦去油污和灰尘。
安装传感器

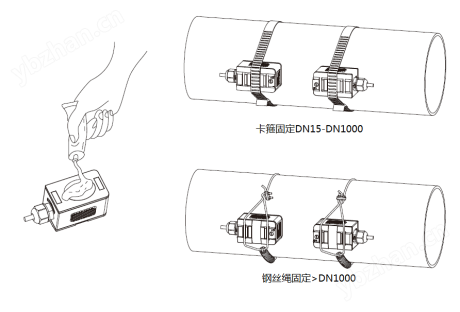

传感器接线、密封完成后，在传感器的发射面上，均匀涂抹 2-3mm随机附带的耦合剂，然后按照安装距离把传感器安装在已经处理好的管道表面上，并且使用卡箍进行固定。

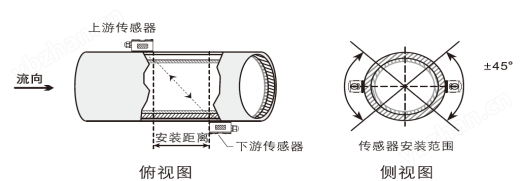

管道口径大于 DN100推荐用“Z”法安装
安装距离
外夹式传感器安装间距以两传感器的最内边缘距离为准（参见下图），间距的计算方法是首先在菜单中输入所需的正确参数以后，查看窗口 M25所显示的数字，并按此数据安装传感器。

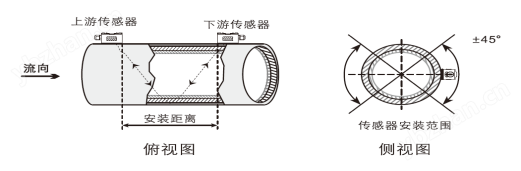

管道口径小于等于 DN100推荐用“V”法安装
安装距离
外夹式传感器安装间距以两传感器的最内边缘距离为准（参见下图），间距的计算方法是首先在菜单中输入所需的正确参数以后，查看窗口 M25所显示的数字，并按此数据安装传感器。
注意：为了保证现场流量计能zui大程度计量准确，建议两个上下游传感器在现场安装时是管道侧面中心线，不是顶侧。
热电阻 PT100 、压力变送器的的快速安装
热电阻和压力变送器都配有专用的底座，根据底座孔的大小，对管道进行开孔并焊接底座。
