电炉冷却水流量报警装置 主要应用于电炉水路报警领域，通过内部的 2 块外贴式模块型超声波流量计对进水流量、出水流量进行测量， 2 支 PT100 热电阻对进出水温度进行测量，压力变送器对管道压力进行测量，本系统对所有的流量数据、温度数据、压力数据进行数字监测，通过主屏幕显示电炉水路的流量、温度、压力相关值的变化，一旦报警，报警装置会发出刺耳的声光报警，以达到对电炉水路进行实时监测的效果。

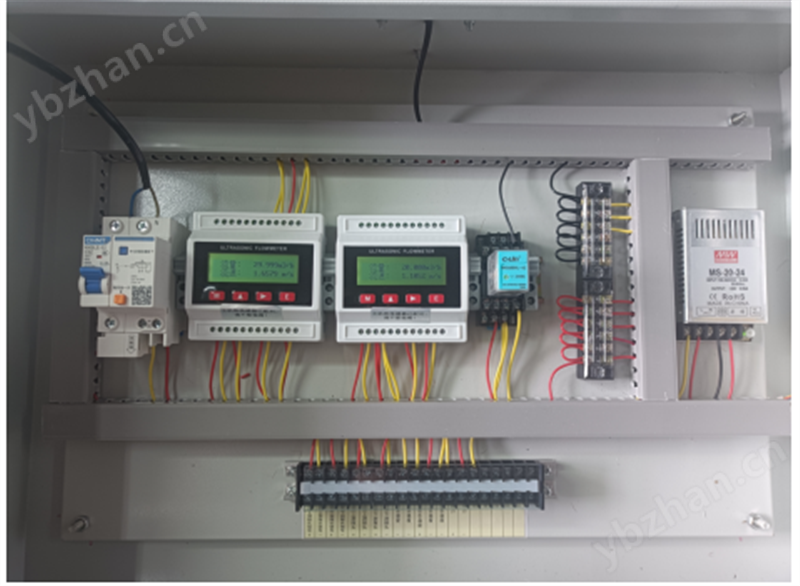

产品内部图
产品页面显示
电炉冷却水流量报警装置 面板可以显示进水流量、出水流量，进水温度、出水温度，进出水流量差值已经管道压力。
快速安装

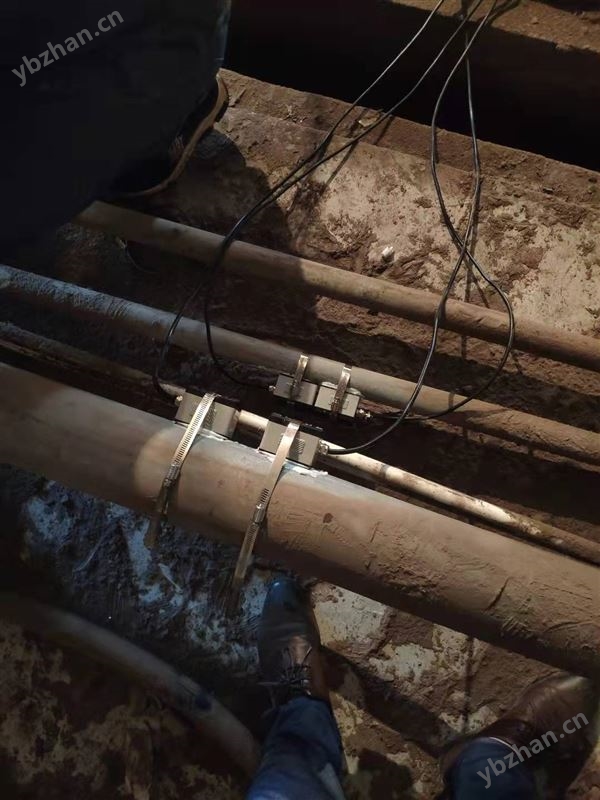

外贴式模块型超声波流量计快速安装
◆ 模块表按键图
选择安装方法 → 输入参数设置→处理管道表面→安装传感器→固定传感器→检查安装
◆ 快速安装步骤
快速设置测量参数
准确的测量参数对于测量精度及测量可靠性影响很大，建议实际测量管道的周长和壁厚，管壁厚可以采用超声波测厚仪进行测量。
初始参数设置菜单从 MENU11-25,要逐一进行设置。
》》 超声波流量计在测量前需要输入下列参数
① 管道外径（单位： mm）
② 管道壁厚（单位：mm）
③ 管道类型
④ 液体类型
⑤ 传感器类型
⑥ 传感器安装方式
3.按键操作方法
1.按 “ MENU ” 键 1次，按上键1次，按右键1次，按上键1次，按“E”键1次，进入11号窗口输入管外径后键入按 “E” 键确认；（根据现场实际情况改动）
2.按右键1次， 进入 12号窗口输入管壁厚度后键入按 “E” 键确认；（根据现场实际情况改动）
3.按 右 键 2次，进入14号窗口 ，选择管材后按 “E”键；（根据现场实际情况改动）
4.按右键2次， 进入 20号窗口 ，选择流体类型后按 “E”键；（默认值：水）
5.按右键1次， 进入 23号窗口 ，选择传感器类型后按 “E” 键；（根据现场实际探头进行设置）
6.按右键1次， 进入 24号窗口 ，选择安装方式后键入 “E” 键；（根据现场管径行设置对应安装方法）
7. 按右键 1次， 进入 25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器即可（见第三步骤：安装探头！）；
8.按 “ MENU ” 键 1次，按上键9次，按右键1次，按“E”键一次，进入90号窗口，查信号强度与信号质量，需要同时满足以下三个条件，流量计可以正常工作：
*1、上游和下游数值≥70；
*2、上游和下游的数值的差值≤0.8；
*3、Q值大于70（Q值越大越好，≥60仪表可以正常显示流量）；
10.按“MENU”键1次，按上键1次，按右键1次，按上键8次，进入08号窗口，检查机器工作状态；
11.按“MENU”键1次，按上键1次，按右键1次，按上键2次，进入02号窗口显示测量结果；
◆ 传感器部分接线如图所示：
屏蔽线通常可以不接，通常只需要接 “正极”，“负极”两个端子。
