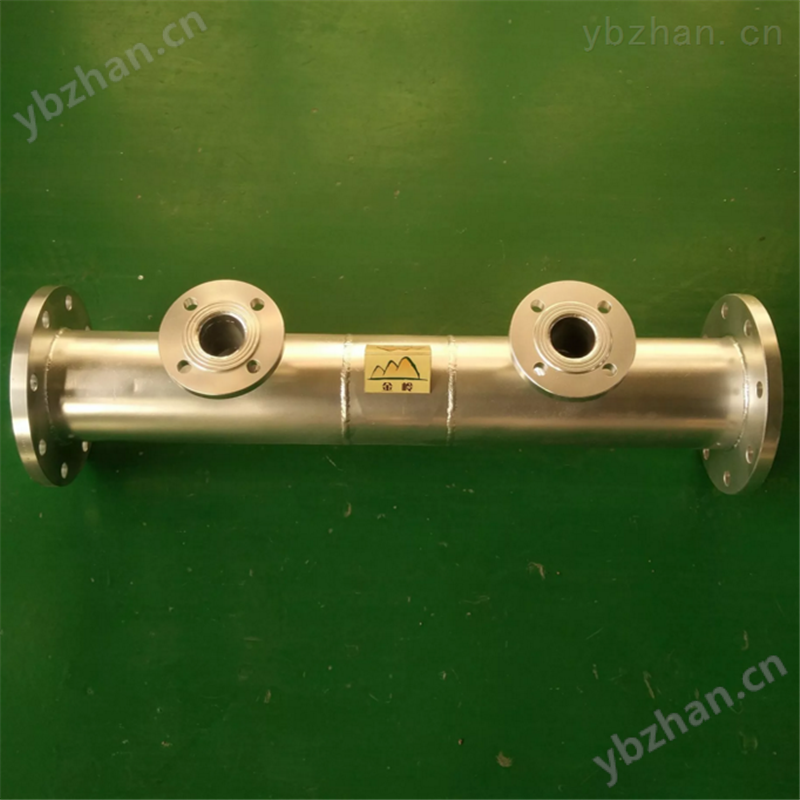

精确度高楔形流量计 主要特点
1 重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
2 具有自清洁能力，无滞流区。
3 耐磨损、寿命长、可靠性高。
4 **压损比孔板小。
5 一体型结构，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。
其他特性：
1)适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体;
2)在很低的管道雷诺数情况下(甚至低至Re=500时)，流量与差压之间仍能保持平方根关系。而孔板流量计的可侧量最小雷诺数要比楔形流量计大得多;
3)经单独标定的楔形流量计有较高的测量精确度(最高可达0.5%)，未经标定的楔形流量计的精确度也可达3%左右;
4)结构简单，安装、使用和维修方便;
5)可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进人导压管和差压变送器，所以只要用耐腐蚀材料加工楔形节流件，就能使仪表对腐蚀性介质进行测量。
精确度高楔形流量计测量原理
流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。
楔形流量计流量方程：
Cε πD2 2ΔP
qv= m
1-m2 4 ρ
式中：qv —— 流体流量，m3/s
C —— 流出系数；
ε—— 可膨胀性系数；
πD2
m —— 开孔与管道面积比， S1/ ——
4
S1 —— 弓型流通面积，m2
D —— 管道内径,m；
ΔP—— 差压，Pa
ρ—— 被测介质密度，kg/m3
