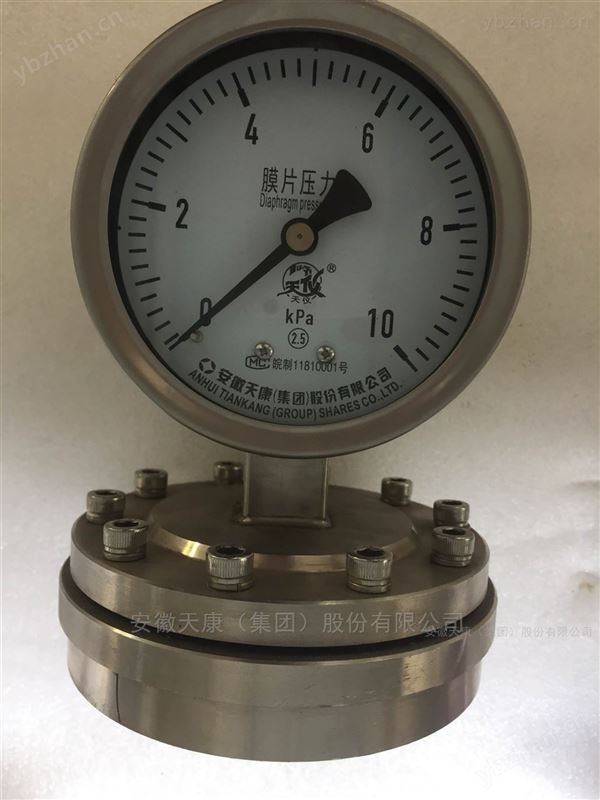

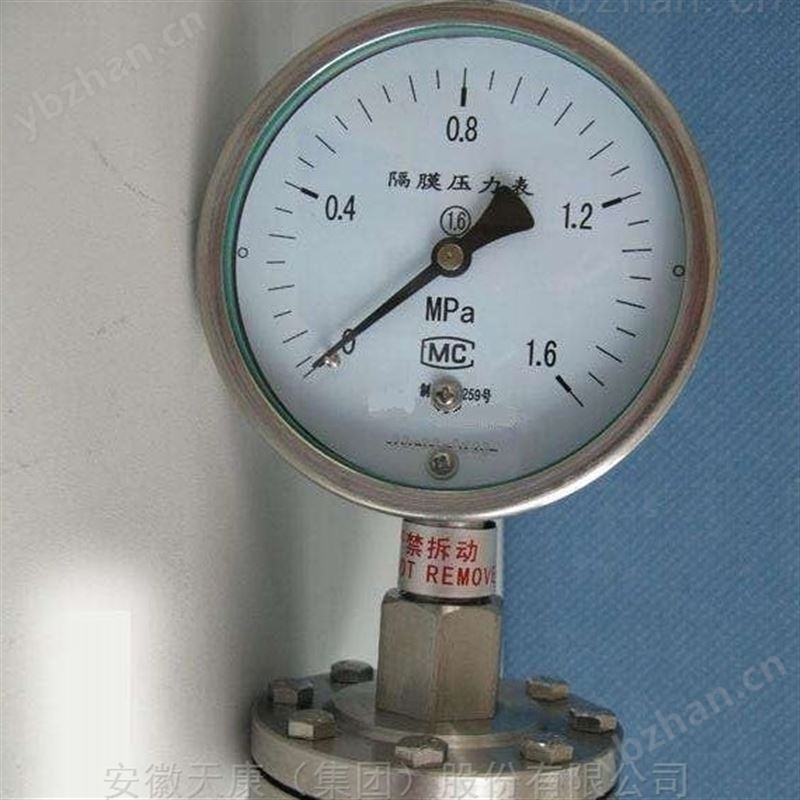

不锈钢型隔膜压力表
一、仪表简介：
不锈钢隔膜压力表由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
隔膜压力表采用间接测量方法，适用于测量强腐蚀、高温、高粘度、易结晶、 易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，隔膜压力表由隔膜隔离器与通用型压力仪表组成一个系统的压力表。
不锈钢型隔膜压力表
二、工作原理：
不锈钢隔膜压力表的原理式当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
三、应用范围：
隔膜压力表是耐腐蚀隔膜压力表主要用于染化、制碱、化纤、合成纤维、石油化工、烷基苯日、用化工染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
四、*优势：
1、隔膜压力表能适应强腐蚀、高温度、高粘度的介质测量工作。
2、隔膜压力表在工业生产领域有着很广泛的应用特别是在高温、高腐蚀的工作环境中，隔膜压力表的起到了极重要的作用。
3、隔膜压力表在测量介质压力时，介质的压力就会通过密封液传导给内部的压力表，并得出指示数值。
4、隔膜压力表由于设置了专门的隔离装置，因此易结晶、易凝固、有固体颗粒的液体介质可以使用隔膜压力表进行测量。
5、隔膜压力表是在与介质隔离的状态下进行工作，因此对于隔膜压力表中压力表的制造材料并没有特别的限制。
五、性能指标：
1、精度等级：1.5级；
2、测量范围：（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊规格请在订货时注明）；
3、隔膜材料：PTFE聚四氟乙烯薄板；
4、内部填充工作液：硅油；根据客户需求填充；
5、工作条件：温度环境温度 - 20~+55℃；被测介质温度- 20~+55℃；
工作压力静负荷：用至测量上限值的3/4；
交变负荷：用至测量上限值的2/3 ；
短时压力：用至测量上限值；
6、连接尺寸：螺纹连接：M20*1.5； 法兰连接 A、机械工业部标准JB81-5 《平焊钢法兰》；
B、化学工业部标准《耐酸平焊钢法兰》；
7、仪表外径：（φ75mm） φ100mm 。
六、使用与维护：
1、仪表必须垂直安装，搬运、安装时应避免碰撞和振动；
2、仪表宜在周围环境温度为-40℃～+70℃，相对湿度不大于80%的场所使用,高温使用请加装散热设备；
3、仪表在测量稳定负荷时不得超过测量上限的2/3，测量波动压力时，不得超过测量上限的1/2，zui低压力，在两种情况下，都不应低于测量上限的1/3；
4、在测量腐蚀性介质，可能结晶的介质，粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置；
5、仪表应经常进行检定（至少三个月一次）；
6、每次定做时请说明所要测量的介质，以便使用效。
