产品详细信息

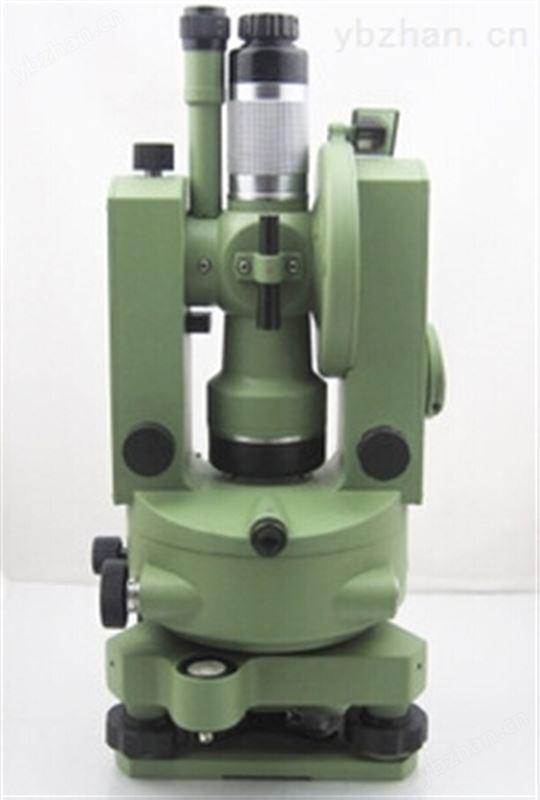

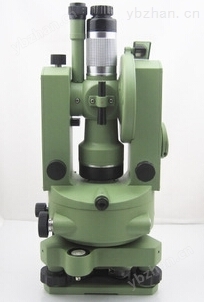

J6、J6E光学经纬仪
用途：
6
秒级经纬仪适用于低等控制测量，地形测量，矿山、铁路、建筑测量和一般工程测量。
精度： 水平方向一测回方向中误差不大于±6"，天顶距测量中误差不大于±9"。
精度： 水平方向一测回方向中误差不大于±6"，天顶距测量中误差不大于±9"。
特点：
◆仪器可在＋45°C ～ －25°C 环境中工作精度可靠；
◆J6光学经纬仪望远镜成倒像；J6E光学经纬仪望远镜成正像；
◆度盘采用带尺读数系统，水平和垂直读数同一照明，使用方便；
◆竖轴采用强制定心和球面导轨滚珠支 承的半运动式轴系，定平和置中精度高；
◆基座装有防偏扭簧片。
J6
、J6E
光学经纬仪使用说明
一、仪器的用途和特点
本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。本仪器具有下列特点：
1
、
望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大，鉴别率 高，成像清晰，用于观测远近目标均适宜。
2
、
度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。
3
、
对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。
4
、

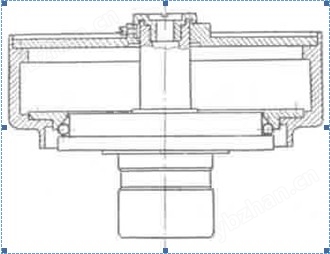

竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度 高，对温度不敏感，不易卡死。由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。
5
、
基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。
6
、
按用户要求可提供管状定心磁针。
7
、
仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。仪器可在－25°C ～＋40°C 环 境温度下工作。
二、J6、J6E光学经纬仪的主要技术参数
望远镜
望远镜
成像
J6
倒像 J6E正像
放大率
J6 28
倍 J6E 29倍
物镜有效孔径
40
毫米
视场角
1
°20′
视距乘常数
100
视距加常数
0
鉴别率
<3.6
″
调焦范围
2
米～∞
物镜壳外径
φ46-0.05 毫米
望远镜长度
180
毫米
显微镜放大率
水平读数系统
73
倍
竖直读数系统
74
倍
读数系统
水平度盘分划直径
93.4
毫米
水平度盘读数分划
1
′（估读 6″）
竖直度盘分划直径
73.4
毫米
竖直度盘读数分划
1
′（估读 6″）
水准器角值
照准部水准器
30
″/2 毫米
指标水准器
30
″/2 毫米
圆水准器
8
′/2 毫米
光学对点器
放大率
1.1
倍
视场角
4
°
外形尺寸及重量
仪器高
200
毫米
仪器净重
4.2
公斤
仪器箱外形尺寸
370
×230×180 毫米
仪器箱重
2.5
公斤
三角架重
4.6
公斤
全套仪器重
11.3
公斤
三、全套设备
1
光学经纬仪〔主机〕 1台
2
三角架 1付
3
仪器箱 1个
4
管状定向磁针〔选购件〕1个
5
测锤1个
6
望远镜折光镜 1个
7
显微镜折光镜 1个
8
橙色滤光镜 1个
9
黑色滤光镜 1个
10
毛刷 1把
11
改针 2根
12
绒布 1块
13
扳手 1把
14
小起子 1把
15
中起子 1把
16
望远镜物镜盖 1个
17
太阳罩 1个
