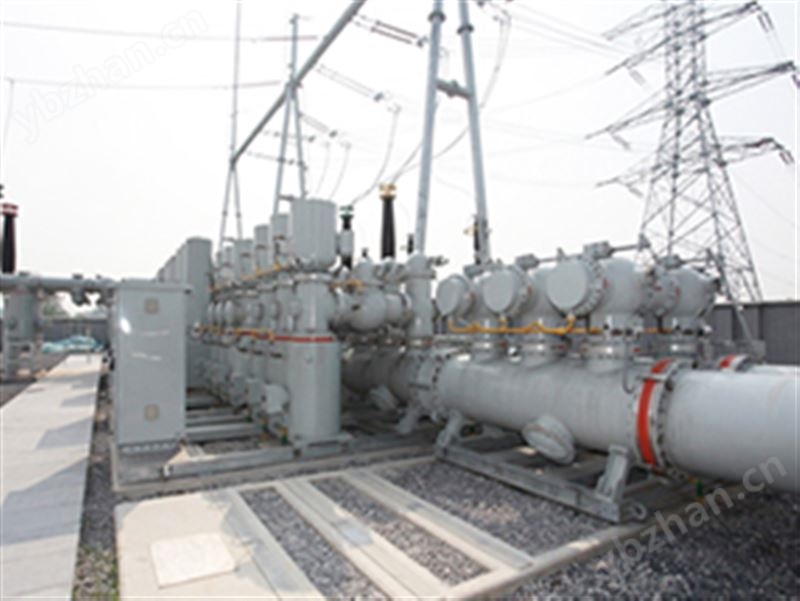

GIS局放在线监测系统采用特高频（UHF）在线监测技术，用于监测并分析气体绝缘组合电器（GIS）设备内部局部放电信号，采集到的信号通过滤波和放大等处理后，输出给数据分析系统进行集中分析，显示以及输出告警，进而监测并评估GIS设备运行状态，有效避免GIS高压设备的突发性事故。系统采用了UHF特高频传感器信号探测技术、传感器优化布置技术以及SQL数据库的分析等。系统广泛应用于SF6断路器、GIS、柜式开关、柱上开关、变压器和互感器的可靠性监测与诊断。
性能特点
1、放电量实时数据展示，包括局放传感器标识布置图：图谱分析，局放幅值累积图、趋势图，二维（PRPD）、三维谱图（PRPS）等。
2、数据历史查询、趋势分析以及标准图谱文件输出。
3、数据分析及局放模式识别，可以百分比的形式显示出不同类型的局放信号。
4、事件捕捉及告警：具备阈值报警、关联报警和趋势报警等多种报警方式；可设置多个报警级别、能够自动捕捉并记录启动报警的局放信号。
5、系统设置：通过软件进行系统参数的配置，包括局放信号报警阈值、硬件可控参数等。
系统组成
系统由传感器、数据处理单元、后台监视系统三大部分组成，传感器完成对监测设备的测量，将信息量送到数据处理单元进行集中分析，显示以及警告，并将数据上传到后台进行全面的监视和分析。系统采用分层分布式结构， 这种结构不仅使整套系统的结构非常清晰和简洁，也使得各子系统功能完整独立，任何一个监测单元异常不会影响其它设备正常工作。采用统一的RS-485数据接口规范，大大提高了系统的兼容性和可扩展性。
1、数据处理通讯单元
主要是把高频传感器采集的局放信号和噪音传感器采集的现场噪音信号进行相位比较，对传感器采集的信号做一个判断，并进行数据上传。判断高频传感器采集的信号是否是GIS里面发生的局放信号，如果是局放信号就再进行具体的处理，不是局放信号就直接在噪音通道相对应的液晶屏面上显示出来，并大致的判断是什么干扰信号造成的干扰。这样就防止外界干扰信号造成了一个误报、误判。
主要参数
| 1 | 电源 | AC220V／50Hz |
| 2 | 电源容量 | 250V／3A |
| 3 | 检出领域 | 500～1500MHz |
| 4 | 信号采集通知 | 2个 |
| 5 | 采集信号灵敏度 | ＜0.5PC（-65dBm） |
2、高频传感器
UHF传感器主要是用来采集GIS内部发生局放时产生的高频信号，此传感器直接固定在绝缘盆子上，盘子上除了放置传感器的地方外其他的地方用屏蔽带屏蔽，这样的好处是保证高频传感器采集的高频信号是从GIS内部出来的手信号，有效防止了外界干扰信号从盆子处进入高频传感器，保证了高频传感器采集高频信号的纯净度和可信对。
主要参数
| 1 | 频率范围 | 500～1500MHz |
| 2 | 传感器感应度 |
〈5PC（-65dBm）／〈3PC（-85dBm） （外置） （内置） |
| 3 | 阻抗匹配 | 50［Ω］ |
| 4 | 安装方式 | 外装型，固定在绝缘盆子上，内置型安装在设备手扒盖处 |
| 5 | 输出接头 | N型 |
3、噪音传感器
噪音传感器放在GIS站里面，用于采集外界一切干扰信号的（例如：雷达信号、马达、航空、电弧产生的高频信号等）。噪音传感器采集的高频信号传输到检测模块单元里面，与高频传感器在绝缘盆子处采集的高频信号进行相位比较，再次对高频传感器采集的高频信号进行判断，用来防止外界干扰信号从GIS进线端或者出线端进入GIS内部对高频传感器在盆子上采集的高频信号的干扰。
主要参数
| 1 | 频率范围 | 300～3000MHz |
| 2 | 安装方式 | 磁石，放置在GIS周边 |
| 3 | 阻抗匹配 | 50［Ω］ |
| 4 | 输出接头 | N型 |
4、同轴电缆传输线
射频信号传输线采用LMR-400电缆，该电缆对信号的衰减小、抗力强，主要用于射频信号的传输。
主要参数
| 1 | 内导体外径 | 2.83mm |
| 2 | 总外径 | 10.2mm |
| 3 | 使用频率 | 8000MHz |
| 4 | 衰减率 |
100 MHz时衰减25 dB／km 200 MHz时衰减65 dB／km 1000 MHz时衰减154 dB／km 3000 MHz时衰减286 dB／km |
5、滤波器
滤波器连接在检测模块的信号输入口，主要是用来消除一些我们很熟悉、很了解站端监测设备的干扰信号，例如：手机无线通信（CDMA通信噪音）。
主要参数
| 1 | 频率范围 | 660～990MHz |
| 2 | 安装方式 | 连接局放信号，输入通道 |
| 3 | 阻抗匹配 | 50［Ω］ |
| 4 | 输出接头 |
N型 |
