产品介绍

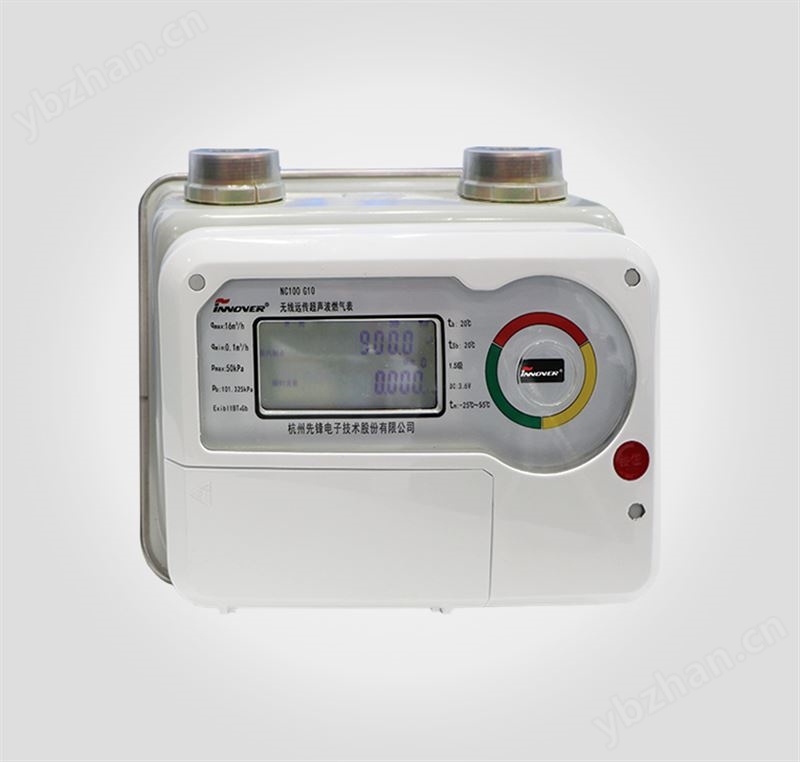

NC100型超声波燃气表是先锋电子历经多年自主创新研制开发的一款智能化全电子式超声计量精密仪表，利用超声波在气体介质中沿顺流和逆流传播的时间差与气体流速成正比的原理来测量气体流量。产品集温度、压力、流量传感和体积修正仪于一体。主要性能指标均达到水平，是工商业城市天燃气贸易计量的产品。
产品优势
- 精度高：计量精度达到1.0级，始动流量低≤0.01m³/h，量程比大于1：600。
- 寿命长：全电子计量，无运动部件，无机械磨损，长期使用计量精度不变、使用寿命长、故障率小，不易受磁场影响。
- 易安装：体积小、总量轻，的整流器结构，能更好的改善流场扰动状况，无前后直管段要求，以适应各种不同的安装位置。
- 体积修正：内置温度、压力传感器可实现工况、标况气体体积计量。传感器自我诊断状态，如有故障及时报警。
- 表具异常检测：具备传感器自诊断、拆表检测、漏气保护、开盖报警、掉电关阀、欠压保护、数据存储等功能确保安全计量。
- 独立计量：核心计量模组和主控部分采用独立设计，抗力强，可靠性高，即使外部电源及控制模块出现故障，也不会影响计量模组的正常工作。
- 远程监控：内置通信模组可远程监控仪表运行状态，同时可实现远程关阀、阶梯计费、预付费等功能。
- 人机交互：支持按键设定功能，可通过菜单显示实现本地操作和维护；标准配置有IC卡计费模块、红外通讯模块、状态指示灯、蜂鸣器提示、检定脉冲等多种数据交互通道，方便生产、维护和使用。
- 标准接口：支持标准MODBUS协议，配合上位机软件可轻松实现自动化管理。
技术指标
|
规格 |
qmax （m3/h） |
qmin上限值 （m3/h） |
qt (m3/h) |
qs的值 （dm3/h） |
qr (m3/h) |
基本误差（1.0级） |
基本误差（1.5级） |
|||
|
qt≤q≤qmax |
qmin≤q＜qt |
qt≤q≤qmax |
qmin≤q＜qt |
|||||||
|
G6 |
10 |
0.06 |
1.0 |
10 |
12 |
±1.0 |
±2.0 |
±1.5 |
±3.0 |
|
|
G10 |
16 |
0.10 |
1.6 |
10 |
19.2 |
±1.0 |
±2.0 |
±1.5 |
±3.0 |
|
|
G16 |
25 |
0.16 |
2.5 |
10 |
30 |
±1.0 |
±2.0 |
±1.5 |
±3.0 |
|
|
G25 |
40 |
0.25 |
4.0 |
15 |
48 |
±1.0 |
±2.0 |
±1.5 |
±3.0 |
|
|
G40 |
65 |
0.40 |
6.5 |
20 |
78 |
±1.0 |
±2.0 |
±1.5 |
±3.0 |
|
|
适应气体 |
天然气、液化石油气、空气 |
|||||||||
|
环境温度 |
-25℃~+55℃ |
|||||||||
|
介质温度 |
-25℃~+55℃ |
|||||||||
|
相对湿度 |
≤90％RH（无结露） |
|||||||||
|
工作压力 |
≤50kPa |
|||||||||
|
液晶显示 |
温度、压力、瞬时流量及总量（工况和标况）、电池状态、开关阀状态、运行状态等 |
|||||||||
|
供电方式 |
3.6V（1节锂电池）或6V（4节碱性电池） |
|||||||||
|
电池寿命 |
≥10年（锂电池），≥1年（碱性电池） |
|||||||||
|
实时时钟寿命 |
10年 |
|||||||||
|
机械连接 |
螺纹安装 |
|||||||||
|
数据存储 |
可自动存储数据，数据存储间隔时间可设定 |
|||||||||
|
输出（选项） |
红外通讯（标配） |
红外通讯（标配） |
||||||||
|
检定脉冲（标配） |
检定脉冲LED红灯输出 |
|||||||||
|
IC卡（标配） |
插入式IC卡接口 |
|||||||||
|
无线通信（可选） |
NBIoT、4G、LoRa(选择其一) |
|||||||||
|
通讯协议（选项） |
标准MODBUS协议 |
|||||||||
|
用户界面（选项） |
用户软件 |
|||||||||
|
防爆等级 |
Exib ll BT4 Gb |
|||||||||
|
防护等级 |
IP65 |
|||||||||
|
特殊功能 |
异常状态主动上报; IC卡预付费、蓝牙卡充值;远程充值、调价、开关阀、抄表; 预付费、阶梯计费 |
|||||||||

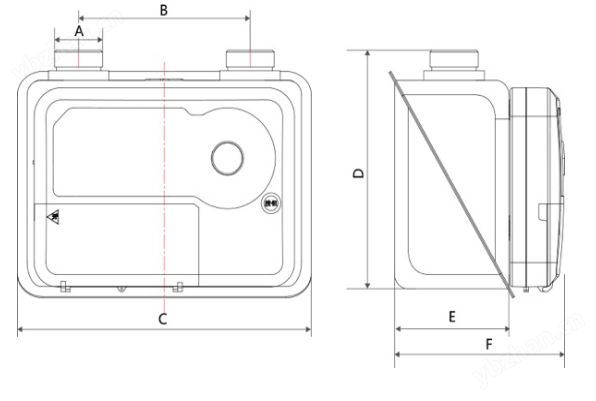

外形及安装尺寸
|
规格 |
G6-G16 |
G25-G40 |
|
A |
2-M42x2 |
M60x2 |
|
B |
150mm |
180mm |
|
C |
260mm |
313mm |
|
D |
200mm |
230mm |
|
E |
100mm |
118mm |
|
F |
148mm |
165mm |
