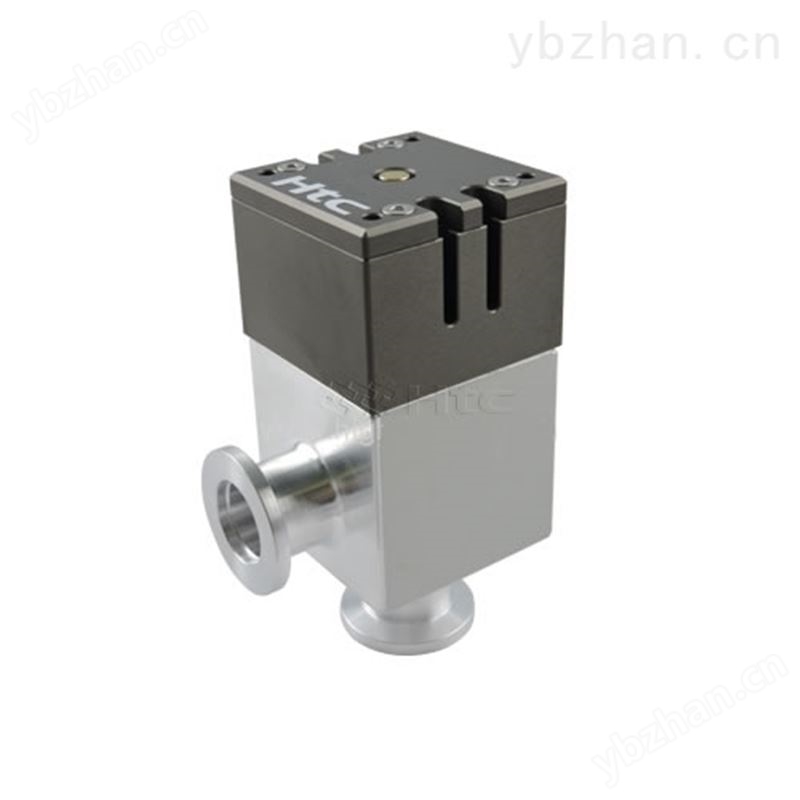

铝合金角阀的特点
1. Htc标准型Normal close真空阀装配一组两个微动开关
2. Normal close型真空阀考依照客户需求安装磁簧传感器或是微动开关
3. 可选择铝合金或是不锈钢阀门本体
4. 铝合金6061-T6阀门本体无导磁性
5. 真空阀顶端可目视阀门位置指示点
|
Model No.
|
AVABH-KF16-P-E
|
AVABH-KF25-P-E
|
AVABH-KF40-P-E
|
| Parts No. | 31010911002MA | 31011111002MA | 31011311002MA |
| A | 40 | 50 | 65 |
| B | 102 | 111 | 153 |
| C | 46.4 | 55.4 | 70.4 |
| O.D. | 20 | 28 | 45 |
铝合金角阀
的技术规格
|
电磁阀 |
Product nameplate |
||||||
|
位置指示器 |
|
||||||
|
真空法兰 |
KF16 |
KF25 |
KF40 |
||||
|
驱动器 |
opening : pneumatic |
||||||
|
压缩空气供给 |
|
||||||
|
4 cm3 |
11 cm3 |
35 cm3 |
|||||
|
阀门行程 |
6 mm |
8 mm |
13 mm |
||||
|
电导率 |
5 l/s |
14 l/s |
45 l/s |
||||
|
开关频率 |
10/min |
10/min |
8/min |
||||
|
使用寿命* |
10 million |
||||||
|
真空漏率 |
1x10-9 mbar l/s |
||||||
|
阀门内部大压力值 |
5 bar(absolute) |
||||||
|
阀门内部最小操作压力 |
1x10-8 mbar |
||||||
|
阀门内部大操作压力 |
2 bar |
||||||
|
压差范围 △p |
|
||||||
|
温度 |
|
||||||
|
安装方向 |
Any |
||||||
|
材质 |
A5083 |
||||||
|
重量 Pneumatic N/C |
|
|
|
||||
* 此寿命值在室温25°C和干净的环境中，且开启作动需于压差<10 mbar下（若开启作动超过压差10 mbar，则不在此保证）。
