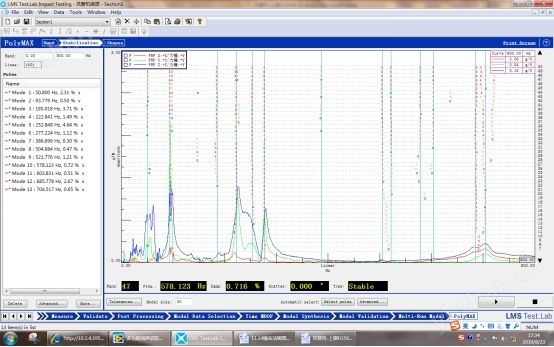

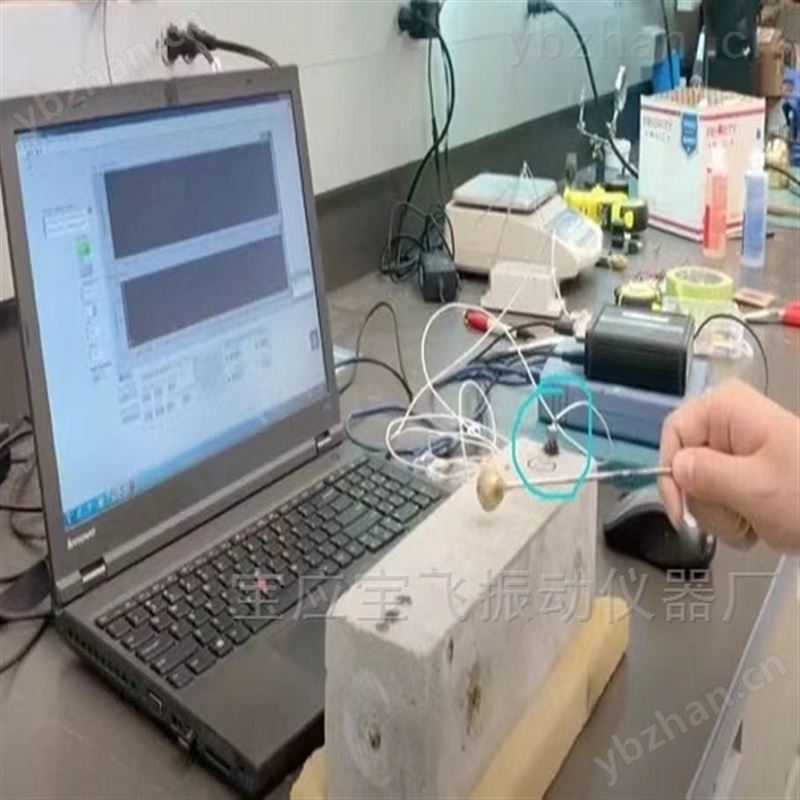

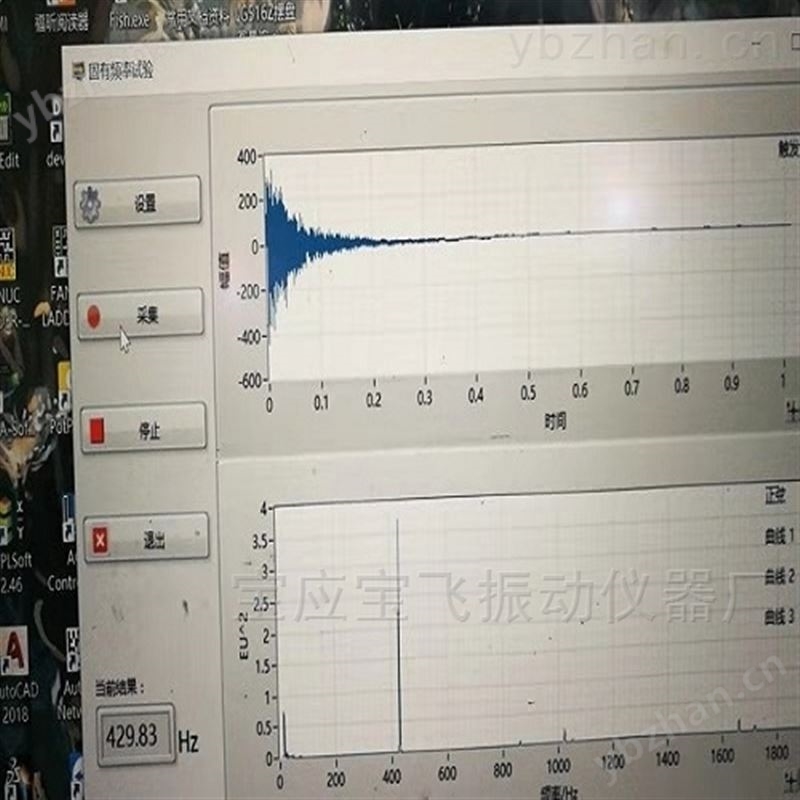

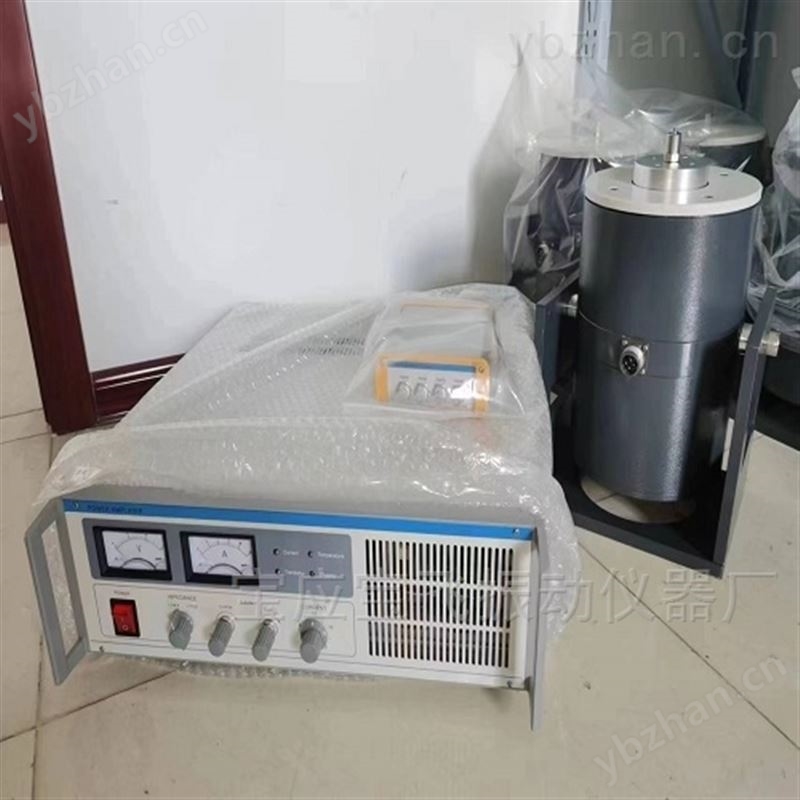

固有频率测量系统方案 釆用 锤击法,它由四通道 动态信号采集系统和振动传感器组成。用冲击力激振，通过输入的力信号和输出的响应信号进行传函分析，得到各阶固有频率，此方法准确和方便。

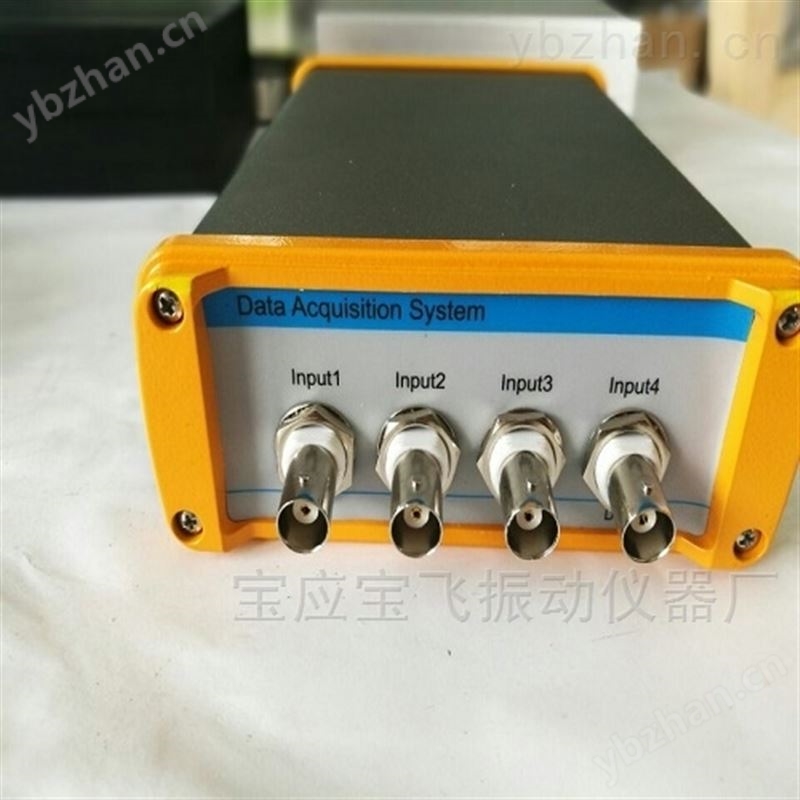

DFT5004 动态信号采集系统技术指标
1 、AD分辩率: 16bit
2 、精度: 优于0.5％(满量程)
3 、输入：4通道电压或IEPE 型传感器 （ 4mA/+24VDC ）
4 、通道采样频率:100KSPS/CH
5 、电压输入范围: ±10VP
6 、程控增益：1、10、100倍
7 、频率范围：电压输入：DC-30KHz
IEPE 输入：0.3Hz-30KHz
8 、 供电：DC10∽30V
9 、输入接头：BNC插座；
10 、外型尺寸： 125mm（W）×50mm（H）×178mm (D)；
11 、重量：约500G；
12 、应用软件：DFT6000；
DFT6000 动态数据采集分析系统软件
DFT6000 信号分析系统同时支持信号采集及后处理分析两种工作状态,该系统具有以下特点：
1. 整个系统全部采用C++语言开发，面向对象编程，全插件架构，系统稳定可靠且扩展性。
2. 系统同时支持在线模式及后处理模式，两种模式任意切换，同时支持工作区及项目文档管理功能，管理数据非常方便。
3. 支持虚拟TEDS传感器，采用数据库对传感器进行统一管理，使用更加方便。
4. 同时支持多种语言，系统默认支持中文及英语，语言文件采用文本格式，用户可以根据自己的实际需要自己翻译使其很好的支持其他语言，不同的语言可以实时进行切换。
5. 可以配接我公司生产的各种信号分析仪器，分析仪的类型可以根据用户实际使用的产品自己。
6. 具有丰富的多种参数设置功能：
l 可以任意设置采样的起止通道；
l 任意各采样通道是否存盘；
l 可以调节显示波形时图形的刷新速度；
7. 支持多种文件存储格式。存盘文件格式可以为联能公司专用的二进制格式，也可以存为UFF58、UFF58b，MatLab5.0格式,方便用户使用其他软件分析数据。
8. 多种采样方式：
l 示波方式；
l 手动触发；
l 信号触发；
l 连续记录。
9. 具有丰富的时域、频域分析处理功能，系统支持显示：
l 应变花计算
l 单踪示波视图；
l 多踪时域示波；
l 李沙育图（即X-Y图，X轴，Y轴可以任意通道）；
l 傅里叶分析；
l 自谱、功率谱、功率谱密度分析；
l 传递函数分析;
l 旋转机械转速分析;
l 统计信息(可以显示任意几个通道的最大值，最小值，峰峰值、有效值、方差、标准差、波峰因素、波形因素、脉冲因素、裕度因素)。
10. 充分利用计算机海量存储硬盘，长时间、实时、无间断记录多通道信号。
DFT6113 压电式加速度传感器(IEPE型)
|
型号 DFT- |
灵敏度 mV/g |
频率范围 Hz( ±10%) |
量程范围 g |
抗冲击 g |
工作温度 ℃ |
重量 Gram |
尺寸 ㎜ |
安装 方式 |
|
|
||||||||
|
6113 |
100 |
0.5~8000 |
100 |
3000 |
-40~120 |
13 |
Φ13*22 |
M5 |
