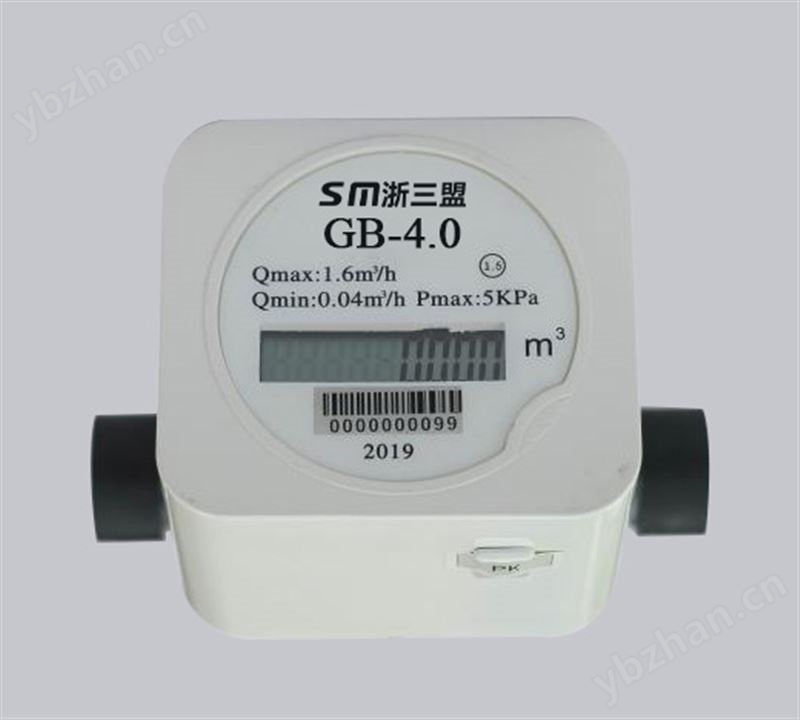

Инструкция применения ультрозвукового газового счетчика GB-1.6 класс В.
一、概述 Общий обозор:
GB-1.6型微超声波燃气表表壳采用铝合金压铸，其塑料件采用高强度工程塑料等加工成型。以此优质的材料与合理的结构设计来保证该产品在长期工作条件下，仍能达到各项指标。采用*微超声波原理，通过压电片感应气流的变化，用优质的微处理器进行计算，故此是燃气行业的理想计量器具。Корпус счетчика GB-1.6 сделан из сплава аллюминия, формой подпресом и сливанием. Пластмассвая деталь обработана из промышленной пластмассы высоконапряжением. Оптимальными материалами и рациональной структурой обеспечивает это продукт в долгосрочном рабочим условии, надежно достичь до всех требования. По передовой технической ультрозвуковой принциальности, индуктирует измение газового потока пьезоэлектрической пластиной, рассчитывает отличным микропроцессором . поэтому это счетчик стал замечательным измерительным прибором в областях газа.
二、结构原理 принцип структуры:
本产品是为了适应市场需求推出的声波技术产品，原理为气流通过铝合金腔体，产生涡旋气流，其通过薄膜压电片，产生振动的电压信号，电压信号经过放大、整形后产生与流量成正比的脉冲信号。单片机对脉冲信号进行测量和分析后，换算出气体体积，单片机并且对其进行显示和存储。Газовой поток проходит через полость сплавом аллюминия, образывется верхревый поток, который способствует пьезоэлектрическую пластину образовать вибранный сигнал напряжения, этот сигнал напряжения увеличен и перерегулирован, и получается сигнал импульса , который с газовым потоком прямопропорционален. Процесоор измеряет и анализирует импульсный сигнал и пересчитывает газовый объем, в одно время еще показывает и сохраняет эти данные.
三、用途 Применение:
GB-1.6型微超声燃气表适用于天然气、液化石油气与洁净气体的计量。
四、特点 своеобразие:
结构小巧、工艺*、计量准确、可靠性强、稳定性好。
五、主要技术参数 главные технические параметры
|
项目Item |
单位Unit |
参数 Параметры |
|
公称流量Qn |
m3/h |
1.6 |
|
流量Qmax |
m3/h |
1.6 |
|
最小流量Qmin |
m3/h |
0.04 |
|
工作压力Pmax |
KPa |
5 |
|
基本误差 оснавная погрешность |
% |
Qmin≤Q＜0.1Qmax ±3 0.1Qmax≤Q≤Qmax ±1.5 |
|
气 密 性 герметичность |
|
在正常工作条件下，输入1.5倍工作压力，燃气表不泄漏 При нормальном рабочим условии, ввести давление 1.5 кратом макимального рабочего давления, счетчик не течет. |
|
外型尺寸 Внешний размер |
mm |
110×70×90 |
|
表接头螺纹 Резьба стыка |
|
M21×1.5 |
|
工作温度 рабочая температура |
℃ |
-20～45 |
|
相对湿度 относительная вложность |
RH |
95% |
|
计数器显示 |
m3 |
00000.000 |
|
单位脉冲体积当量 Эквивалетний объем газа за единицу импульса |
dm3 |
0.1 |
六、外形尺寸（单位：mm） внешние размеры:
七、检测方法与要求 Способ и требование испытания:
检测方法：
表脉冲输出端口如上图，输出用通用耳机插座，其为三个接线端，中间的不接，信号正端每0.1升输出一个低脉冲，其宽度约为10毫秒。接地端为信号公共端。
信号为NMOS型信号，高无力，低有力，下图为示意图
Выход импульса от счетчика как верхнее фото, Выход как простое основание наушники, имеет три контакта соединения(положенный контакт , контакт к земле, средний контакт), средний контакт не соединяется. Положительный контакт выходит один имульс с интервалом течения каждого 0.1 литр, его ширина примерно 0.01 секунд. Контакт к земле считает общим контактом для сигнала.
Сигнал это тип NMOS, Большой слабый, меленький сильный, нижнее фото это схема:
Выход большой , в внутри Q=0
ВЫХОД МАЛЕНЬКИЙ, ВО ВНУТРИ Q=1
检测要求: Требование испытания:
|
流量点（m3/h）Точка потока |
检测点(m3/h) Точка измерения |
误差(%) погрешность |
备注 |
|
Qmax |
1.6 |
±1.5 |
|
|
0.2Qmax |
0.32 |
±1.5 |
|
|
Qmin |
0.04 |
±3.0 |
|
八、安装 Установка
1、安装前应仔细阅读使用说明书，应由具有资质的专业部门进行安装，且应符合GB 50028-93城镇燃气设计规范的要求。Перед установкой , надо внимательно изучать инструкцию, установлены счетчики специальным отделом с лицезией, по требованию в стандарте GB 50028-93
2、根据管路位置选择左入口或右入口的燃气表，装上过渡接头按照气流方向连接在入户管道上。По месту трубы выбрание счетчика левым входом или правым входом, устанавливая переход, по направлению поток газа соедененять счетчик в трубки.
3、在安装、存放与搬运过程中，禁止摔碰、倒置与强震，且表盖不得随意打开，防止水、杂物进入。В процессе, сохранении и перевозке, запрещается ударение , переворачение и потрясение, и по своей воле открывать крышку, избегая от вступлением водой и грязью.
4、安装完毕后必须充入5KPa±0.5KPa的空气(或其它可靠的方法)进行气密性检查，确认后方可投入使用。После установки , необходимо наполняя воздух 5KPa±0.5KPa (либо другим способом надежным) , испытать герметичность. После подтвердения добра, потом можно пускать применение.
九、注意事项
1、严禁使用明火或易燃易爆以及有毒有害的气体检漏！
2、严禁自行拆卸！
3、使用前必须排空管道和表内的空气！
4、发现漏气时立即关闭表前阀，打开门窗换气，并且通知有关部门检修！
9. Обратите внимание:
1). Запрещается испытать счетчики горючим и взрывающим газом , и ядвидным воздухом.
2). Запрещается сам разобрать.
3). Перед использованием, обязательно устранить полностью воздух, который находится в трубах и в счетчике.
4).Только после замечения пропущения газа счетчиком, должно сразу заключить передний кран счетчика, отрыть дверь и оконо для проветривания воздуха, и сообщить отделу ремонта.
