阀用电动执行机构 产品概述:

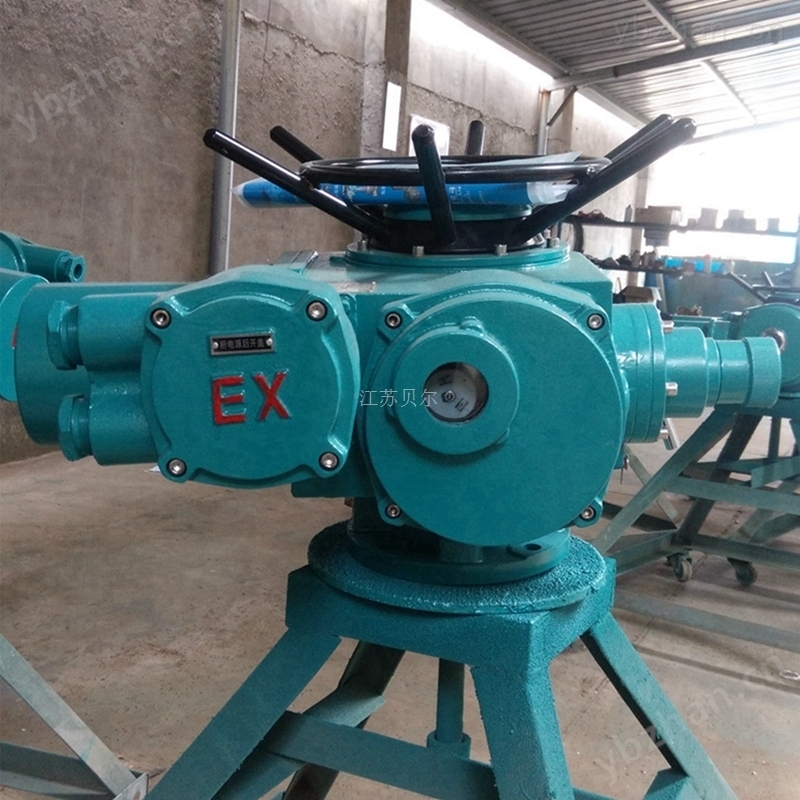

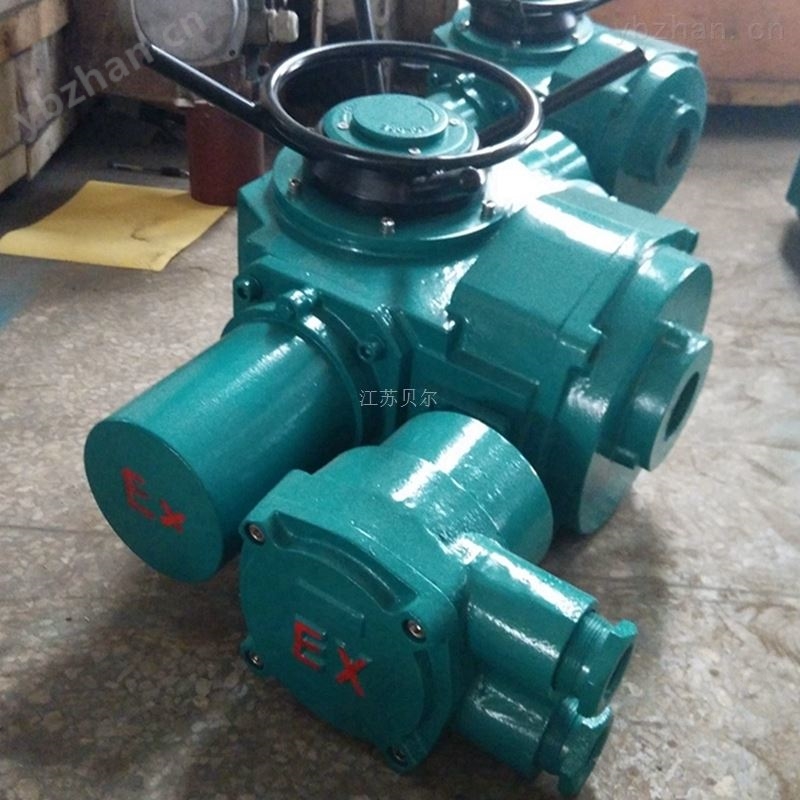

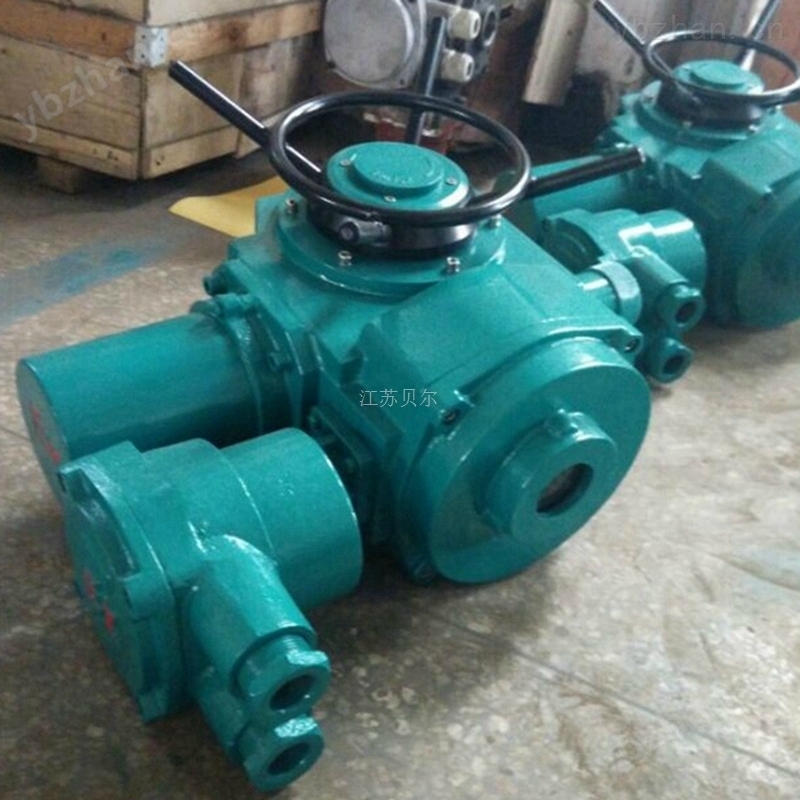

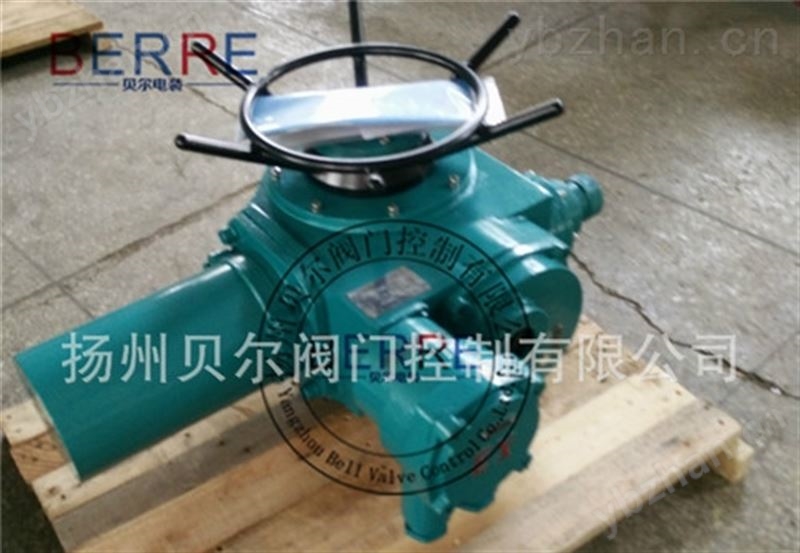

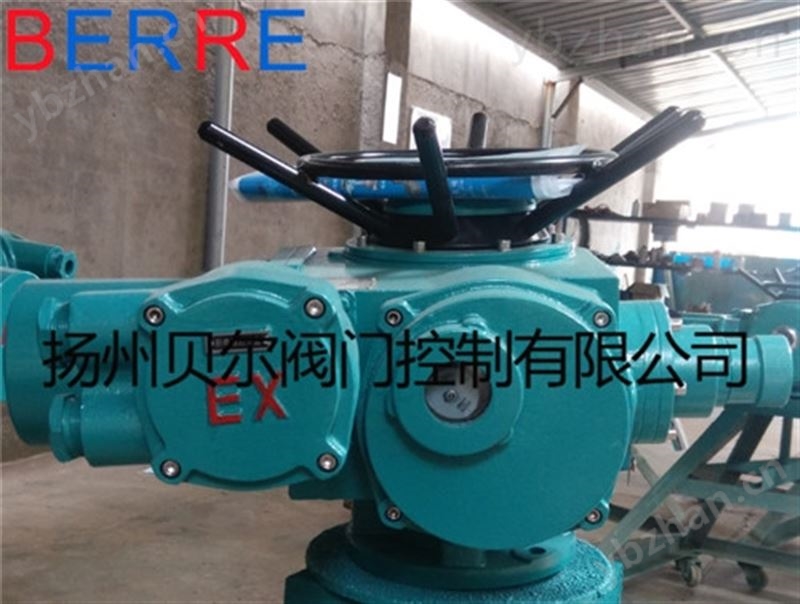

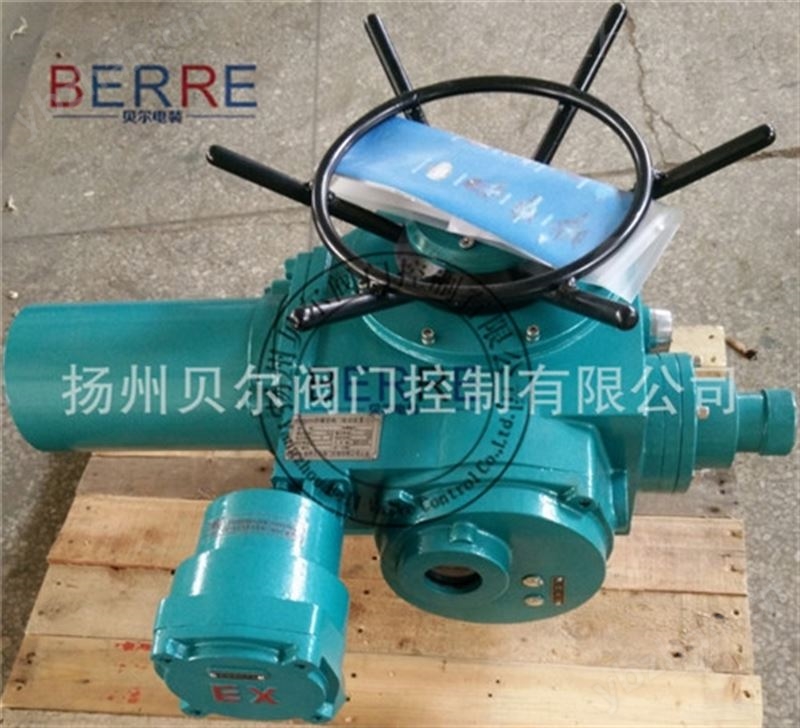

防爆阀门电动执行器 的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《 隔爆型阀门电动装置 技术条件》的规定。 隔爆型阀门电动装置 产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
工作环境:
1 电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
2 工作环境:
2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
2.2 相对湿度:≤95%(25℃时)。
2.3 防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
2.4 防护等级:IP55(特殊订货IP65、IP67)。
3 工作制:短时10分钟(特殊订货30分钟)。
型号规格及技术参数:
型号规格 |
公称转矩(N,m) |
公称推力(KN) |
Z大阀杆直径(mm) |
Z大转圈数(圈) |
手动速比 |
输出转速(r/min) |
电机功率(KW) |
参考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1::1 |
182436 |
0.250.37 |
45 |
Z15 |
150 |
182436 |
0.370.55 |
50 |
||||
Z20 |
200 |
100 |
40 |
60 |
1::1 |
1824 |
0.370.55 |
55 |
Z30 |
300 |
1824 |
0.550.75 |
58 |
||||
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
2436 |
1.11.5 |
110 |
Z60 |
600 |
2436 |
1.52.2 |
120 |
||||
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
2436 |
2.23 |
139 |
Z120 |
1200 |
2436 |
34 |
142 |
||||
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
1824 |
45.5 |
250 |
Z250 |
2500 |
1824 |
5.57.5 |
255 |
||||
Z350 |
3500 |
700 |
|
150 |
20::1 |
1824 |
7.510 |
330 |
Z500 |
5000 |
80 |
1824 |
1015 |
35 |
注1:可按用户要求提供其它转速:12、18、24、30、36、42、48、60(r/min)
注2:当产品提供四层计数器时,Z大转圈数为表1圈数*10
阀用电动执行机构 结构说明
1、电动机:户外型采用YDF型,隔爆型采用YBDF型阀门三相异步电动机。
2、减速机构:由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。
3、力矩控制机构:当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或通过撞块)带动支架产生角位移。当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使微动开关动作,从而切断电机电源,电动机停转。以此实现对电动装置输出转矩的控制,达到保护电动阀门的目的。
4、行程控制机构:
采用十进制计数器原理,又称为计数器,控制精度高,结构见图7。其工作原理为:由减速箱内的一对大小伞齿轮带动中传小齿轮,再带动行程控制机构工作。如果行程控制器按阀门开、关的位置已调整好,当控制器随输出轴转动到预先调整好的位置(圈数)时,则凸轮将转动90°,迫使微动开关动作,切断电动机电源,电动机停转,从而实现对电动装置行程(转圈数)的控制。
注1:为了控制较多转圈数的阀门,可调整凸轮转180°或270°再压迫微动开关动作。
5、开度指示机构:结构见图8。输入齿轮由计数器个位齿轮带动,经减速后,指示盘随阀门的开关过程同时转动,以指示阀门的开关量,电位器轴和指示盘同步转动,供远传开度指示用。移动转圈数调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮,当电动装置运转时,旋转凸轮周期性地使微动开关动作,其频率为输出轴转动一圈动作一次或二次,可供闪光信号等使用。
6、手—电动切换机构:为半自动切换,手动时需扳动手柄切换,手动状态转变为电动时则自动运行。其结构见图9。它由手柄、切换件、直立杆、离合器、压簧等组成。需手**作时,将手柄向手动方向推动,切换件使离合器抬高,并压迫压簧。当手柄推到一定位置时,离合器即脱离蜗轮而与手轮啮合,同时直立杆在扭簧作用下直立于蜗轮端面,支撑住离合器不致下落,切换完成即可放开手柄,使用手轮进行操作。而需电动操作时,电动机将带动蜗轮转动,支承于蜗轮端面的直立杆即倒下,在压簧作用下离合器迅速向蜗轮方向移动,并与蜗轮啮合,同时与手轮脱开,自动实现手动到电动状态的转换。
