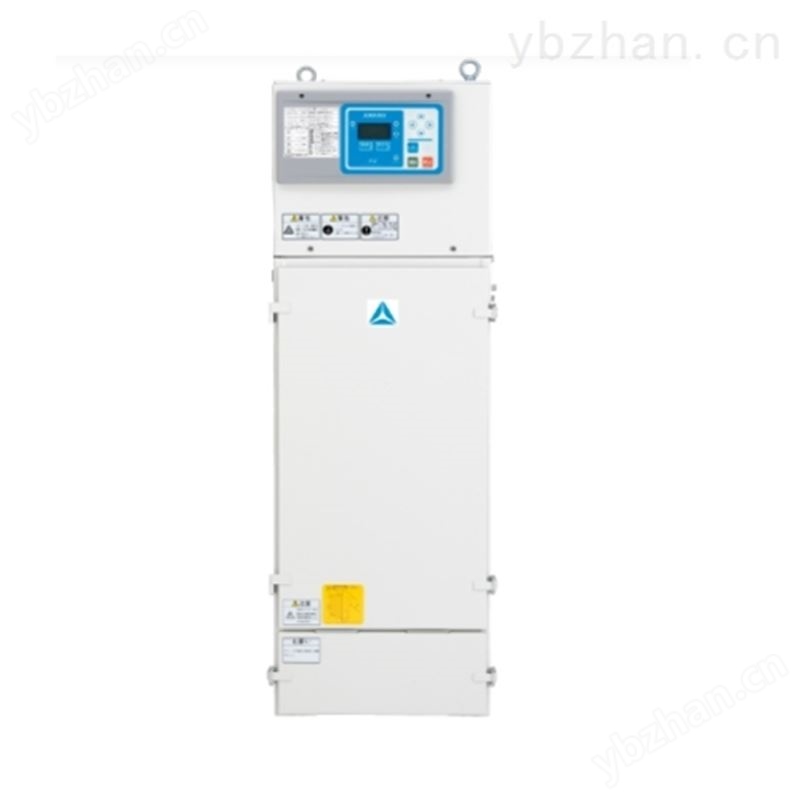

AMANO脉冲喷气式集尘机PIF
AMANO脉冲喷气式集尘机PIF
PiF-15，PiF-30，PiF-45，PiF-60，PLB21017，PLB21317，PiF-75，PiF-120，PiF-150，PiF-200，PiF-300，PLE21017，PLE21317，PLE21417，PLE21517，PLE21617，PLE21717，PLE21817。
切割作业、切削作业、研磨作业、裁剪作业、打磨作业、钻床作业、粉体投入作业、电子零件加工、金属加工。
标准配备符合高级效率标准IE3的马达。
PiF-30/45/60将主体容积削减20%。与本公司原有机型相比，安装面积减少了20%。
PiF-75/120-150与本公司的传统机型相比，过滤器取出方向只有一面，设置时的限制变少了。
与本公司的传统机PiE相比，标准过滤器的过滤面积约为1.3倍，可选（纳米纤维涂层）过滤器的过滤面积约为2.5倍。
通过将本体内的气流向下气流化，粉尘容易从过滤器表面剥离，也可以防止被驱散的粉尘再次附着在过滤器上。
| 型式 | PiF-15 | PiF-30 | PiF-45 | PiF-60 | |||||||||
| 電源 | 3相200V 50/60Hz共用 | ||||||||||||
| モーター | 出力（kW） | 0.6 | 1.35 | 2 | 3.1 | ||||||||
| インバーター | 標準装備 | ||||||||||||
| 効率 | IE2 | IE3 | |||||||||||
| 風量(m3/min) | 0 | 10 | 18 | 0 | 20 | 30 | 0 | 30 | 45 | 0 | 40 | 60 | |
| 静圧(kPa) | 2.65 | 1.8 | 0.5 | 2.65 | 2.06 | 1.08 | 2.65 | 1.96 | 0.46 | 3 | 2.26 | 0.98 | |
| フィルター | 形状 | 成形カートリッジ（長さ500mm） | |||||||||||
| 個数 | 2 | 4 | 6 | 8 | |||||||||
| 払落し | 自動パルスジェット（差圧検知） | ||||||||||||
| 標準 | ポリエステルスパンボンド | ||||||||||||
| 6 | 12 | 18 | 24 | ||||||||||
| オプション | 基材：PET（ポリエチレンテレフタレート）ブレンドセルロース | ||||||||||||
| + | |||||||||||||
| 表面処理：PP（ポリプロピレン） | |||||||||||||
| 12.4 | 24.8 | 37.2 | 49.6 | ||||||||||
| ダイヤフラム弁数（個） | 2 | 2 | 3 | 4 | |||||||||
| 圧縮空気消費量（L/min） | 30 | 36 | 45 | 67 | |||||||||
| 圧縮空気圧力（MPa） | 0.5±0.1 | ||||||||||||
| 推奨ブレーカ(A) | 10 | 15 | 20 | 30 | |||||||||
| 電源コード(m) | 3(4心・プラグなし) | ||||||||||||
| 吸込口径(mm) | Φ127 | Φ150 | Φ200 | Φ250 | |||||||||
| 大きさW×D×H(mm) | 520×650×1200 | 520×650×1617 | 680×650×1645 | 950×650×1797 | |||||||||
| 質量(kg) | 127 | 163 | 208 | 315 | |||||||||
| 塗装色 | 日塗工F35-85A | ||||||||||||
